Шаг 0. Подготовка к инсталляции платформы Боцман

Перед началом инсталляции платформы "Боцман" убедитесь, что выполнены все шаги по подготовке:

1. Подготовлен АРМ Администратора АРМ
2. Подготовлен образ ОС Образ ОС

Заметка

Для работы кластера Bootsman c внешним ETCD потребуется дополнительная подготовка. Подробнее

Шаг 1. Подготовка конфигурационного файла (config)

На АРМ создайте конфиг файл bootsman.config.yaml в той же директории, где расположен инсталлятор-bootsmanctl

touch bootsman.config.yaml

И откройте его для редактирования любым текстовом редакторе, например nano:

nano bootsman.config.yaml

Заметка

Обратите внимание на закомментированные блоки. Следует выбрать один из предложенных и раскомментировать.

kubernetesVersion: KUBERNETES_VERSION (1)
# Раскоментируйте блок в случае airgap установки
# registry:
#   username: PRIVATE_REGISTRY_USERNAME (2)
#   password: PRIVATE_REGISTRY_PASSWORD (3)
#   path: PRIVATE_REGISTRY_URL (4)
#   insecure: PRIVATE_REGISTRY_INSECURE (5)
sshAuthorizedKeys: (6)
  - ssh-ed25519 AAAAC3NzaC1lZKKtLOCNv2g bootsman@stsoft.ru
wait:
  clusterCtlTimeout: 30m0s (35)
  operationTimeout: 40m0s (36)
  operationRetryInterval: 15s (37)
  objCreateTimeout: 4m0s (38)
  objCreateInterval: 5s (39)
  addonHelmTimeout: 5m (40)
infrastructure:
  clusterNetwork:
    podCidrBlocks: ["POD_CIDR"] (7)
    servicesCidrBlocks: ["SERVICE_CIDR"] (8)
  brest:
    network:
      name: BREST_NETWORK_NAME (10)
      # Раскоментируйте блок в случае использования существующей сети
      # useExisting: true (9)
      # Раскоментируйте блок в случае создания новой сети
      # options:
      #   driver: "802.1Q" (29)
      #   vlanId: "BREST_NETWORK_VLAN_ID" (30)
      #   address: "BREST_NETWORK_ADDRESS" (31)
      #   size: BREST_NETWORK_SIZE (32)
      #   device: "BREST_NETWORK_PHYDEV" (33)
      #   gateway: "BREST_NETWORK_GATEWAY" (34)
    auth:
      username: BREST_AUTH_USERNAME (11)
      password: BREST_AUTH_PASSWORD (12)
      identityEndpoint: BREST_AUTH_URL (13)
controlPlane:
  endpoint:
    host: K8SCPIP (14)
    port: KUBE_API_PORT (15)
  replicas: KCP_REPLICAS (16)
  label: ""
  kubeletExtraArgs:
    kubeReserved: ""
    systemReserved: ""
    evictionHard: ""
    evictionMinimumReclaim: ""
    evictionMaxPodGracePeriod: ""
    maxPods: ""
    seccompDefault: ""
  machineHealthCheck:
      timeoutDuration: 15m0s (41)
      maxUnhealthy: 100% (42)
  brestMachine:
    template:
      name: BREST_CONTROLPLANE_IMAGE_NAME (17)
    cpu: BREST_CONTROLPLANE_CPU (18)
    memory: BREST_CONTROLPLANE_MEMORY_GB (19)
    disk: BREST_CONTROLPLANE_DISK_GB (20)
workerPool:
  replicas: WORKER_REPLICAS (21)
  label: ""
  kubeletExtraArgs:
    kubeReserved: ""
    systemReserved: ""
    evictionHard: ""
    evictionMinimumReclaim: ""
    evictionMaxPodGracePeriod: ""
    maxPods: ""
    seccompDefault: ""
  machineHealthCheck:
      timeoutDuration: 15m0s (43)
      maxUnhealthy: 40% (44)
  brestMachine:
    template:
      name: BREST_WORKER_IMAGE_NAME (22)
    cpu: BREST_WORKER_CPU (23)
    memory: BREST_WORKER_MEMORY_GB (24)
    disk: BREST_WORKER_DISK_GB (25)
web:
  bootstrapPassword: BOOTSMAN_WEB_BOOTSTRAPPASSWORD (26)
  hostname: BOOTSMAN_WEB_HOSTNAME (27)

1. Версия Kubernetes. Поддерживаемые версии
2. Имя пользователя в репозитории образов.

   Если установка будет производится online блок registry можно удалить

3. Пароль для пользователя в репозитории образов.

   Если установка будет производится online блок registry можно удалить

4. URL вашего репозитория образов.

   Если установка будет производится online блок registry можно удалить

5. Это служебный параметр, всегда будет false
6. Список ssh-ключей, которые будут добавлены на узлы
7. Блок адресов для Pods.

   Должен не пересекаться с другими блоками внутри одного Kubernetes кластера.

   Допустимый размер блока /[1-20]

   Пример:

   podsCidrBlocks: ["172.20.0.0/16"]

8. Блок адресов для Service.

   Должен не пересекаться с другими блоками внутри одного Kubernetes кластера.

   Допустимый размер блока /[1-20]

   Пример:

   servicesCidrBlocks: ["172.21.0.0/16"]

9. true в случае использования существующего ресурса, false для создания нового
10. Имя сети, в которую будут подключены новые виртуальные машины
11. Пользователь Brest
12. Пароль пользователя Brest
13. IP-адрес или DNS-имя Brest.

    Пример: http://10.0.0.10:2633/RPC2

14. IP-адрес балансировщика kube-apiserver для обеспечения отказоустойчивости.

    Адрес должен быть свободен и не состоять в dhcp-пулах Подробнее

15. Порт kube-api. По-умолчанию 6443
16. Количество узлов с ролью master.

    Может принимать значения 3 или 5

17. Имя шаблона виртуальной машины, из которого будут созданы новые узлы с ролью master
18. Число CPU.

    Требования к инфраструктуре

19. Объём оперативной памяти. Измеряется в GB.

    Требования к инфраструктуре

20. Объём дискового пространства. Измеряется в GB.

    Требования к инфраструктуре

21. Число узлов в workerpool. Сумма узлов во всех workerpool должна быть >=3
22. Имя шаблона виртуальной машины, из которого будут созданы новые узлы с ролью worker
23. Число CPU.

    Требования к инфраструктуре

24. Объём оперативной памяти. Измеряется в GB.

    Требования к инфраструктуре

25. Объём дискового пространства. Измеряется в GB.

    Требования к инфраструктуре

26. Первоначальный пароль от web портала
27. Доменное имя, по которому будет доступен web портал платформы.

    Имя должно иметь запись на DNS-сервере.

    Нельзя использовать Hosts

    Нельзя указывать IP-адрес

28. blob
29. Технический параметр. Только значение "802.1Q"
30. vlan ID внутри гипервизора Брест
31. Начало DHCP-пула Бреста
32. Число IP-адресов в DHCP-пуле
33. Физическое устройство на узле Брест
34. Адрес шлюза
35. Таймаут на все действия bootsmanctl
36. Таймаут по-умолчанию для всех операций
37. Интервал по-умолчанию для всех операций
38. Таймаут на создание или обновление объектов
39. Интервал повторной попытки создания или обновления объектов
40. Таймаут на установка модулей
41. Время, которое дается узлу на самостоятельное восстановление, прежде чем вмешается MachineHealthCheck.

    По-умолчанию 10m

    Подробнее

42. Пороговое значение для MachineHealthCheck, при превышении которого не будет выполняться исправления.

    Для узлов с ролью master, значение по-умолчанию 100%.

    Для узлов с ролью worker, значение по-умолчанию 40%

    Подробнее

43. Время, которое дается узлу на самостоятельное восстановление, прежде чем вмешается MachineHealthCheck.

    По-умолчанию 10m

    Подробнее

44. Пороговое значение для MachineHealthCheck, при превышении которого не будет выполняться исправления.

    Для узлов с ролью master, значение по-умолчанию 100%.

    Для узлов с ролью worker, значение по-умолчанию 40%

    Подробнее

Пример заполненного файла конфигурации:

OnlineAirgap

kubernetesVersion: v1.28.4
sshAuthorizedKeys:
  - ssh-ed25519 AAAAC3NzaC1lZKKtLOCNv2g bootsman@stsoft.ru
wait:
  clusterCtlTimeout: 30m0s
  operationTimeout: 40m0s
  operationRetryInterval: 15s
  objCreateTimeout: 4m0s
  objCreateInterval: 5s
  addonHelmTimeout: 5m
infrastructure:
  clusterNetwork:
    podCidrBlocks: ["172.20.0.0/16"]
    servicesCidrBlocks: ["172.21.0.0/16"]
  brest:
    network:
      useExisting: true
      name: vlan001
    auth:
      username: bootsman
      password: 12345678
      identityEndpoint: http://10.0.0.10:2633/RPC2
controlPlane:
  endpoint:
    host: 10.0.1.10
    port: 6443
  replicas: 3
  label: master
  kubeletExtraArgs:
    kubeReserved: ""
    systemReserved: ""
    evictionHard: ""
    evictionMinimumReclaim: ""
    evictionMaxPodGracePeriod: ""
    maxPods: ""
    seccompDefault: ""
  brestMachine:
    template:
      name: bootsman-redos-brest-k8s-1.27.6
    cpu: "4"
    memory: "8Gi"
    disk: "45Gi"
workerPool:
  replicas: 3
  label: worker
  kubeletExtraArgs:
    kubeReserved: ""
    systemReserved: ""
    evictionHard: ""
    evictionMinimumReclaim: ""
    evictionMaxPodGracePeriod: ""
    maxPods: ""
    seccompDefault: ""
  brestMachine:
    template:
      name: bootsman-redos-brest-k8s-1.27.6
    cpu: "4"
    memory: "12Gi"
    disk: "60Gi"
web:
  bootstrapPassword: "yourPassword123"
  hostname: rancher.redos-v21-ag.dev.stsoft.lan

kubernetesVersion: v1.28.4
registry:
  username: demo
  password: demo
  path: redos-quay.stsoft.lan/bootsman-v210
  insecure: true
sshAuthorizedKeys:
  - ssh-ed25519 AAAAC3NzaC1lZKKtLOCNv2g bootsman@stsoft.ru
wait:
  clusterCtlTimeout: 30m0s
  operationTimeout: 40m0s
  operationRetryInterval: 15s
  objCreateTimeout: 4m0s
  objCreateInterval: 5s
  addonHelmTimeout: 5m
infrastructure:
  clusterNetwork:
    podCidrBlocks: ["172.20.0.0/16"]
    servicesCidrBlocks: ["172.21.0.0/16"]
  brest:
    network:
      useExisting: true
      name: vlan001
    auth:
      username: bootsman
      password: 12345678
      identityEndpoint: http://10.0.0.10:2633/RPC2
controlPlane:
  endpoint:
    host: 10.0.1.10
    port: 6443
  replicas: 3
  label: master
  kubeletExtraArgs:
    kubeReserved: ""
    systemReserved: ""
    evictionHard: ""
    evictionMinimumReclaim: ""
    evictionMaxPodGracePeriod: ""
    maxPods: ""
    seccompDefault: ""
  brestMachine:
    template:
      name: bootsman-redos-brest-k8s-1.27.6
    cpu: "4"
    memory: "8Gi"
    disk: "45Gi"
workerPool:
  replicas: 3
  label: worker
  kubeletExtraArgs:
    kubeReserved: ""
    systemReserved: ""
    evictionHard: ""
    evictionMinimumReclaim: ""
    evictionMaxPodGracePeriod: ""
    maxPods: ""
    seccompDefault: ""
  brestMachine:
    template:
      name: bootsman-redos-brest-k8s-1.27.6
    cpu: "4"
    memory: "12Gi"
    disk: "60Gi"
web:
  bootstrapPassword: "yourPassword123"
  hostname: rancher.redos-v21-ag.dev.stsoft.lan

Шаг 2. Запуск установки

Заметка

Установка платформы "Боцман" запускается с заранее подготовленным АРМ. Все последующие команды выполняются на АРМ.

Выполните команду запуска процесса установки:

./bootsmanctl mgmt create cluster-name -i brest -c bootsman.config.yaml(1)

1. cluster-name - Имя управляющего кластера

Вывод инсталляции должен окончиться так:

2023-09-10T17:49:46Z | INFO  | finished

В процессе установки кластера будет формироваться
журнал событий.

Неудачная инсталляция

В случае, если установка прервалась, и потребуется сделать еще одну попытку. Для новой попытки нужно сделать:

• Удалить вручную все что успел создать установщик Ресурсы Bootsman
• Удалить файлы инсталляции на АРМ администратора

  ./bootsmanctl mgmt delete cluster-name


• Если лицензия была установлена в env операционной системы - удостовериться в ее наличии

  env | grep LICENSE


Доступ в интерфейс

Для успешного доступа в интерфейс нужно добавить запись в ваш DNS-сервер.

Запись состоит из двух параметров: IP-адрес одного из узлов роли worker и доменное имя(Оно указывалось в bootsman.config.yaml в виде опции BOOTSMAN_WEB_HOSTNAME).

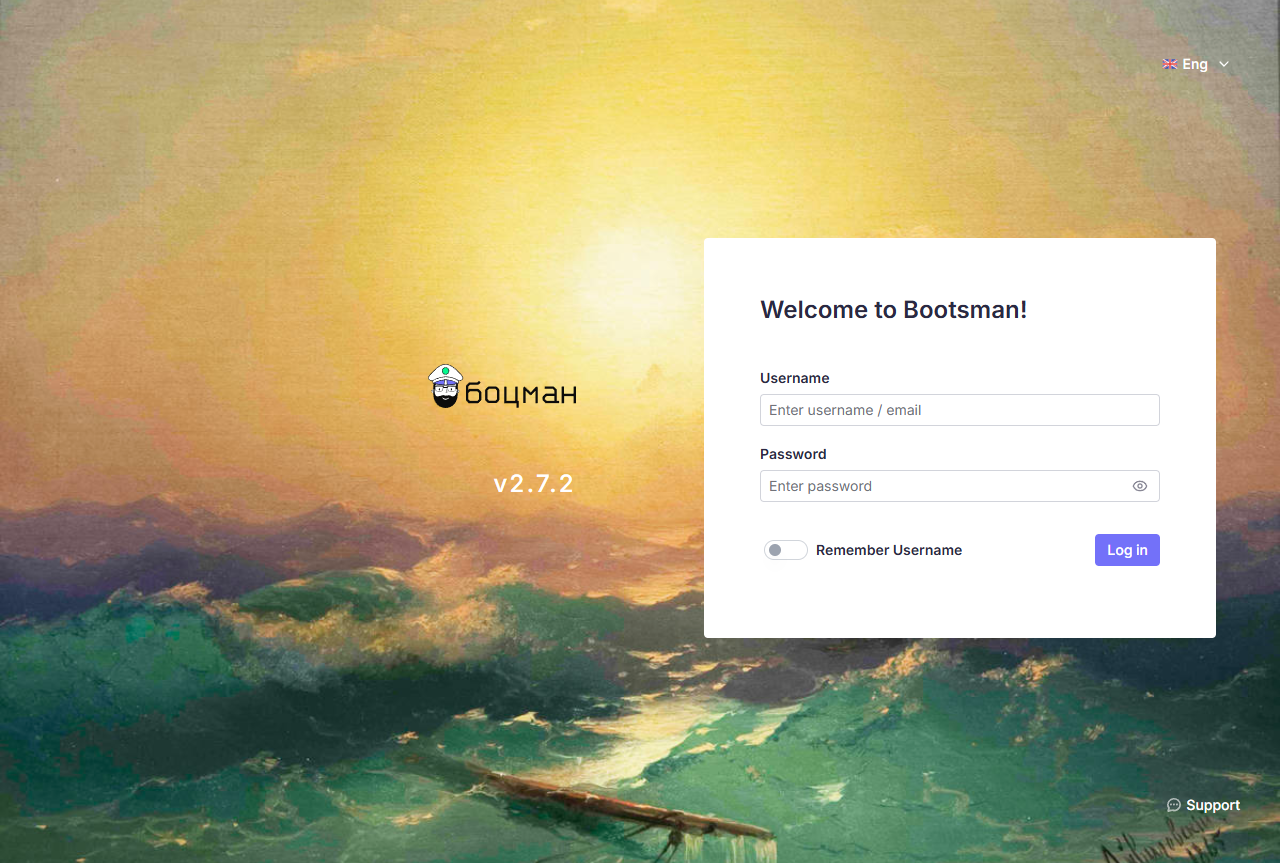

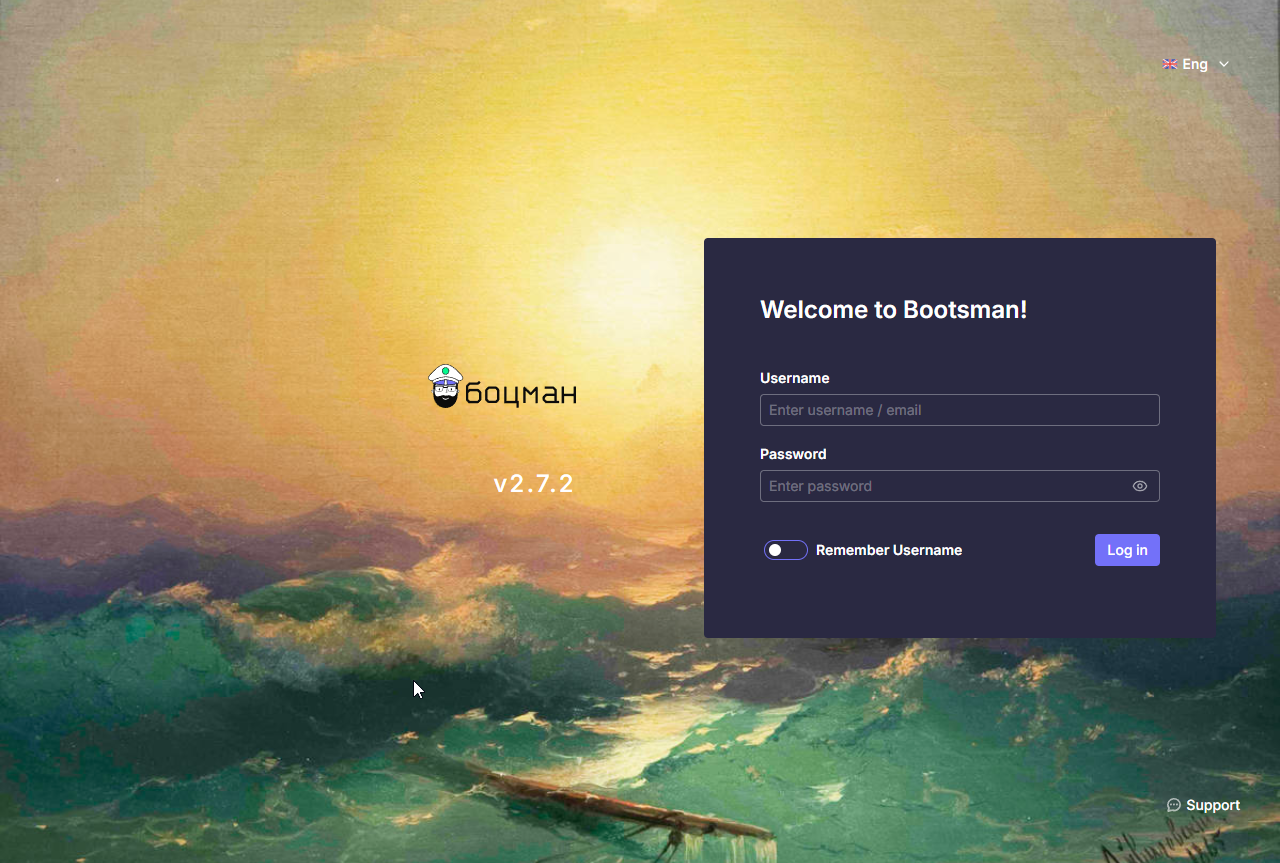

После добавления записи, произведите вход в web-панель (1)

login: admin
password: BOOTSMAN_WEB_BOOTSTRAPPASSWORD (2)

1. Адрес web-панели содержится в опции BOOTSMAN_WEB_HOSTNAME
2. Пароль для доступа в web-панель содержится в опции BOOTSMAN_WEB_BOOTSTRAPPASSWORD

Вы авторизовались под пользователем admin. Далее рекомендуем сменить этот пароль с помощью стандартного меню управления пользователями.

Следующий шаг

• Создание подчиненного кластера
