Установка подчиненного кластера

Требования к запуску нового подчинённого кластера

Заметка

Для работы кластера Bootsman c внешним ETCD потребуется дополнительная подготовка. Подробнее

Перед началом установки подчинённого кластера следует удовлетворить следующие требования:

Успешная установка управляющего кластера Bootsman
DNS-имя управляющего кластера должно быть в DNS-сервере и разрешается для будущего подчинённого кластера
Доступ подчинённого кластера к управляющему
Сумма символов будущего имени кластера и имени Namespace не должна превышать 30 символов

Наименования кластеров

ПравильноНе правильно 1Не правильно 2

Имя подчиненного кластера: test-cluster

Namespace: test-cluster

Сумма символов: 24

Имя подчиненного кластера: very-very-long-name-cluster

Namespace: test-cluster

Сумма символов: 39

Имя подчиненного кластера: test-cluster

Namespace: very-very-long-namespace

Сумма символов: 36

Установка

Установку можно провести двумя способами:

Использовать установщик Bootsman
Применить yaml-манифесты

Разворачивание с помощью установщика

Заметка

Во время заполнения формы можно в любой момент переключиться в режим yaml

Для создания подчинённого кластера авторизуйтесь в управляющий кластер и нажмите кнопку

Откроется страница установщика для заполнения данных о будущем кластере.

Сначала укажите имя нового подчинённого кластера (1)

SUBCLUSTER_NAME

Kubernetes Options

Имя параметра	Описание
SUBCLUSTER_KUBERNETES_VERSION	Версия Kubernetes. Поддерживаемые версии
SUBCLUSTER_NAMESPACE	Namespace управляющего кластера, который будет содержать объекты подчинённого кластера
SUBCLUSTER_POD_CIDR	Блок адресов для Pods. Должен не пересекаться с другими блоками внутри одного Kubernetes кластера и реальными сетями вашей инфраструктуры. Допустимый размер блока /[1-20] Пример: `podsCidrBlocks: ["172.20.0.0/16"]`
SUBCLUSTER_SERVICE_CIDR	Блок адресов для Service. Должен не пересекаться с другими блоками внутри одного Kubernetes кластера и реальными сетями вашей инфраструктуры. Допустимый размер блока /[1-20] Пример: `servicesCidrBlocks: ["172.21.0.0/16"]`

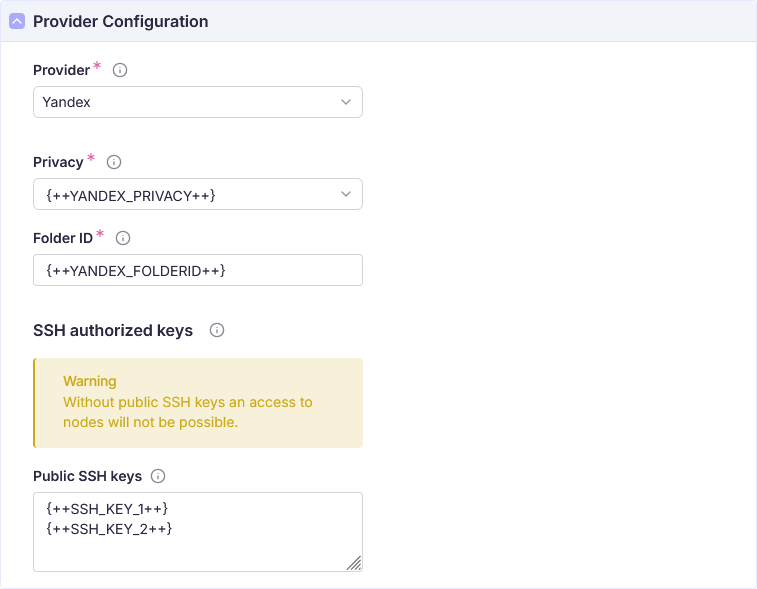

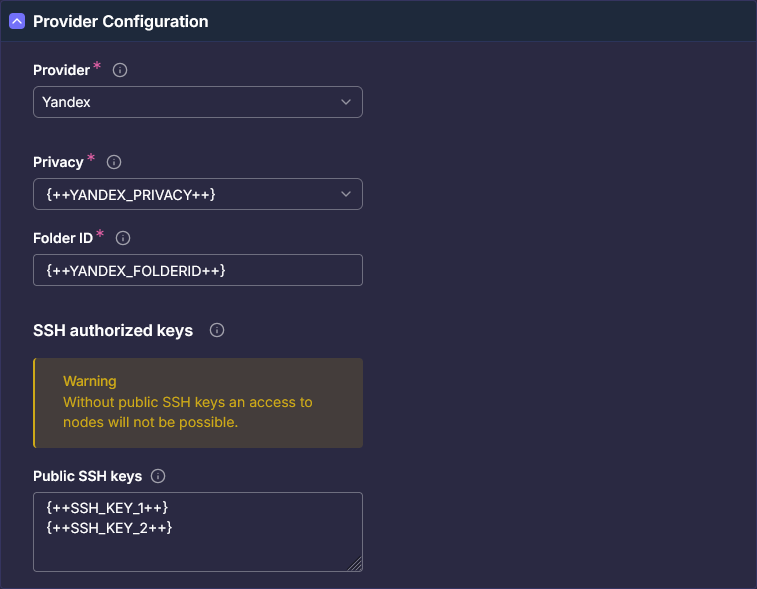

Provider Configuration

Имя параметра

Описание

YANDEX_PRIVACY

Выбор режима взаимодействия с кластером.

Поддерживаемые значения Public, PrivateMachines, Private.

Подробнее

YANDEX_FOLDERID

Директория в облаке Yandex.

Должна быть создана до запуска.

Как узнать мой FodlerID?

SSH_KEY_#

Список ssh-ключей, которые будут добавлены на узлы

Private Registry

В случае, если вы хотите использовать наш репозиторий образов, то переключите параметр "Use private registry" в выключенное состояние и продолжайте заполнять в соотвествии с следующим разделом.

Если хотите произвести установку из локального репозитория, то заполните поля из формы ниже

Заметка

В случае использования уже существующего секрета на управляющем кластере, следует использовать настройку "Credential settings" "Use existing" Формы помогут найти секрет и указать имена полей, которые соответствуют пользователю и паролю

Заметка

Advanced mode поможет вам задать специфические имена ключей в секрете. По умолчанию, username - пользователь, password - пароль

Имя параметра	Описание
PRIVATE_REGISTRY_URL	URL вашего репозитория образов. Если установка будет производится online блок registry можно удалить
PRIVATE_REGISTRY_SECRET_NAMESPACE	Namespace, в котором размещен secret для авторизации в приватный репозиторий образов
PRIVATE_REGISTRY_SECRET_NAME	Имя secret для авторизации в приватный репозиторий образов
PRIVATE_REGISTRY_USERNAME	Имя пользователя в репозитории образов. Если установка будет производится online блок registry можно удалить
PRIVATE_REGISTRY_PASSWORD	Пароль для пользователя в репозитории образов. Если установка будет производится online блок registry можно удалить
PRIVATE_REGISTRY_SECRET_HOST_KEY	При использовании существующего secret. Имя ключа, содержащее параметр HOST
PRIVATE_REGISTRY_SECRET_USERNAME_KEY	При использовании существующего secret. Имя ключа, содержащее параметр USERNAME
PRIVATE_REGISTRY_SECRET_PASSWORD_KEY	При использовании существующего secret. Имя ключа, содержащее параметр PASSWORD

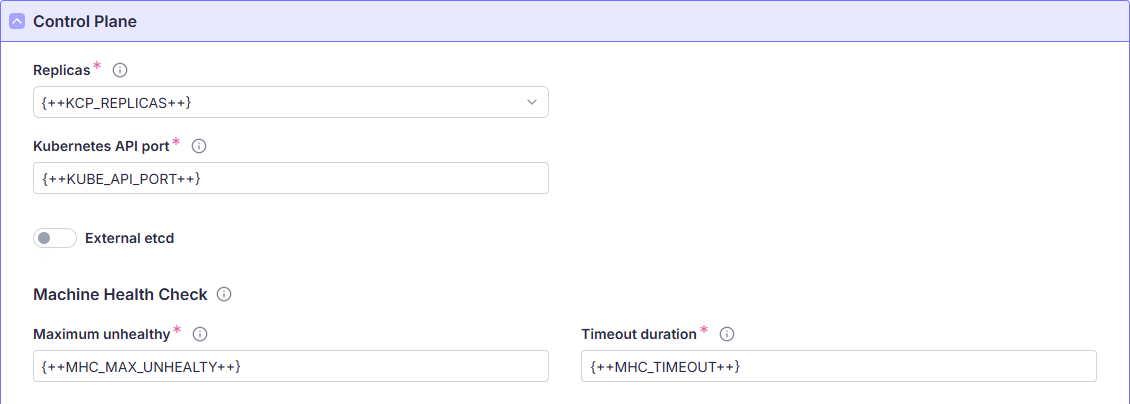

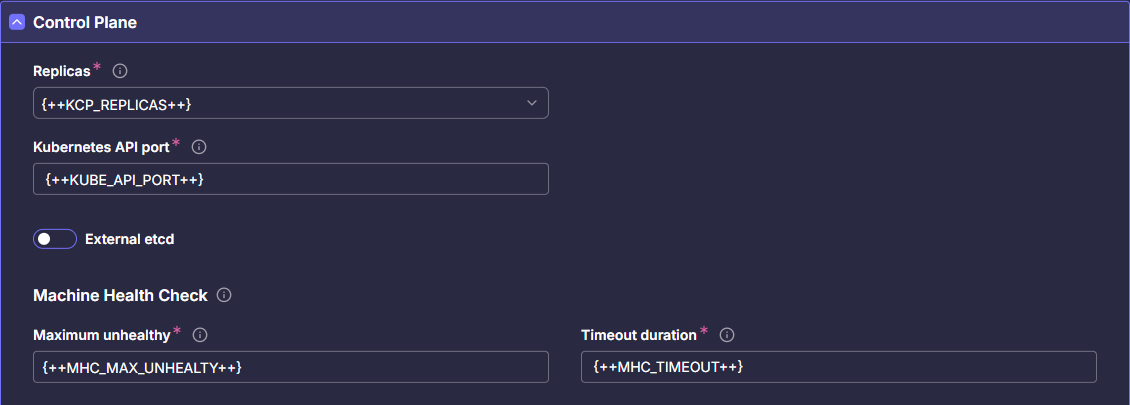

Control Plane

Имя параметра	Описание
KCP_REPLICAS	Количество узлов с ролью master. Может принимать значения 3 или 5
KUBE_API_PORT	Порт kube-api. По-умолчанию 6443
MHC_MAX_UNHEALTY	Пороговое значение для MachineHealthCheck, при превышении которого не будет выполняться исправления. Для узлов с ролью master, значение по-умолчанию 100%. Для узлов с ролью worker, значение по-умолчанию 40% Подробнее
MHC_TIMEOUT	Время, которое дается узлу на самостоятельное восстановление, прежде чем вмешается MachineHealthCheck. По-умолчанию 10m Подробнее

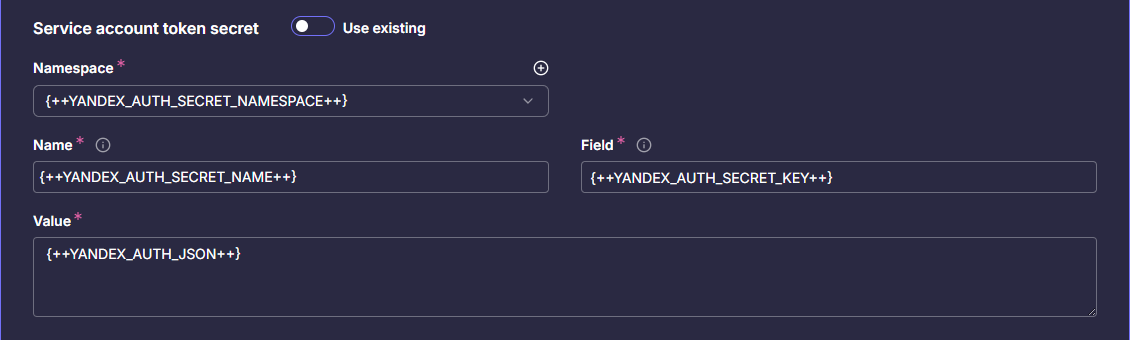

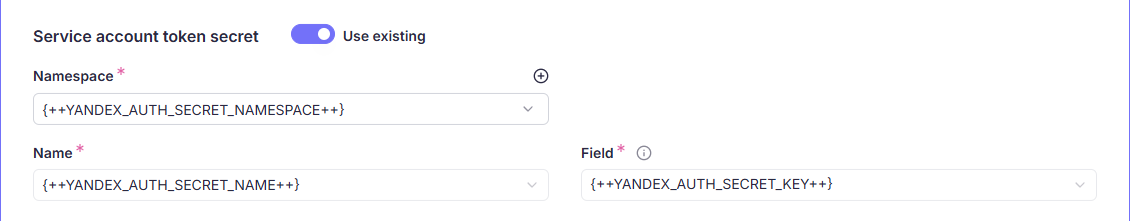

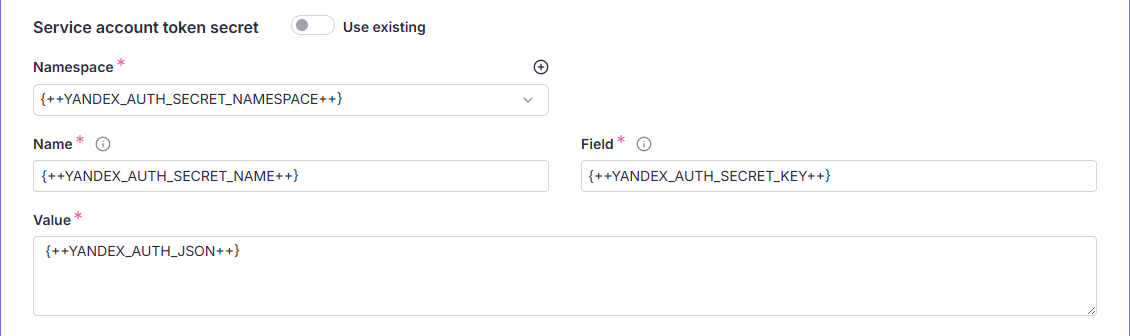

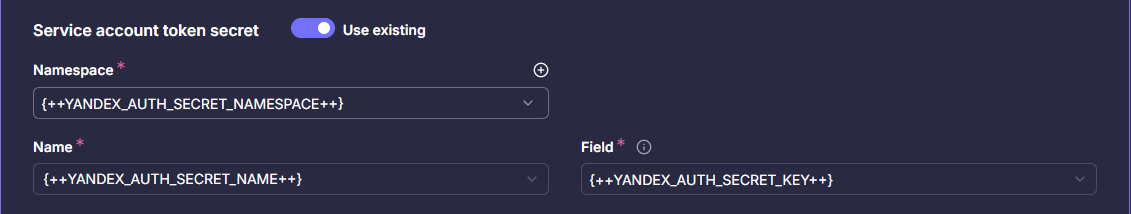

Авторизация

Новый Secret для авторизации YandexСуществующий Secret для авторизации Yandex

Заметка

Advanced mode поможет вам задать специфические имена ключей в секрете. По умолчанию, username - пользователь, password - пароль

Имя параметра	Описание
YANDEX_AUTH_SECRET_NAMESPACE	Namespace, в котором создан secret
YANDEX_AUTH_SECRET_NAME	Имя secret с ключом авторизации
YANDEX_AUTH_SECRET_KEY	Имя ключа в secret
YANDEX_AUTH_JSON	Ключ авторизации Yandex Cloud

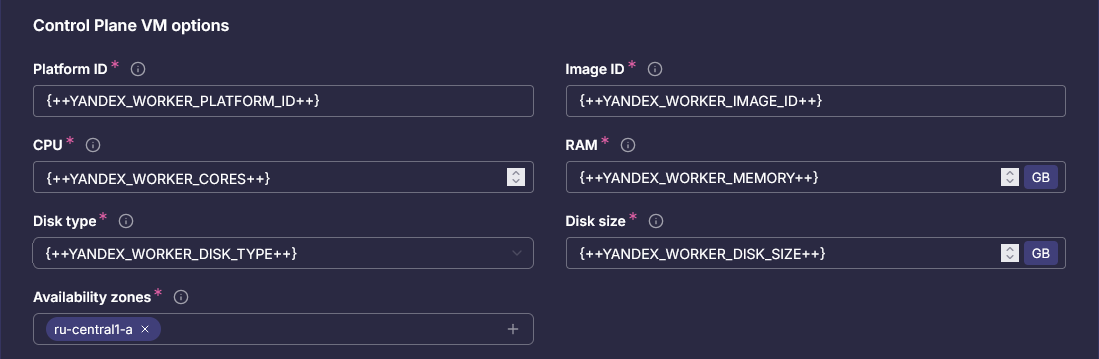

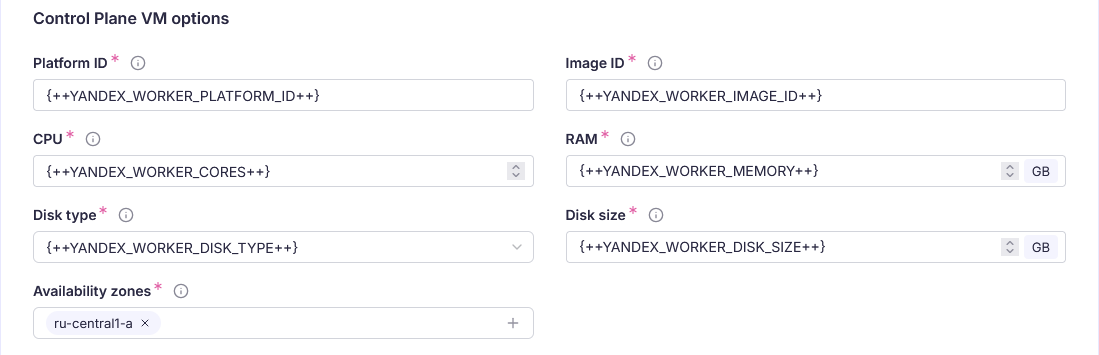

Шаблон виртуальных машин

Имя параметра	Описание
YANDEX_CONTROLPLANE_IMAGE_ID	ID образа операционной системы. Подготовьте ОС в соответствии с инструкцией или используйте уже подготовленные образа
YANDEX_CONTROLPLANE_PLATFORM_ID	Тип процессора. Типы Процессоров
YANDEX_CONTROLPLANE_CORES	Число CPU. Требования к инфраструктуре
YANDEX_CONTROLPLANE_MEMORY	Объём оперативной памяти. Измеряется в GB. Требования к инфраструктуре
YANDEX_CONTROLPLANE_DISK_TYPE	Тип дисков. Типы дисков
YANDEX_CONTROLPLANE_DISK_SIZE	Объём дискового пространства. Измеряется в GB. Требования к инфраструктуре

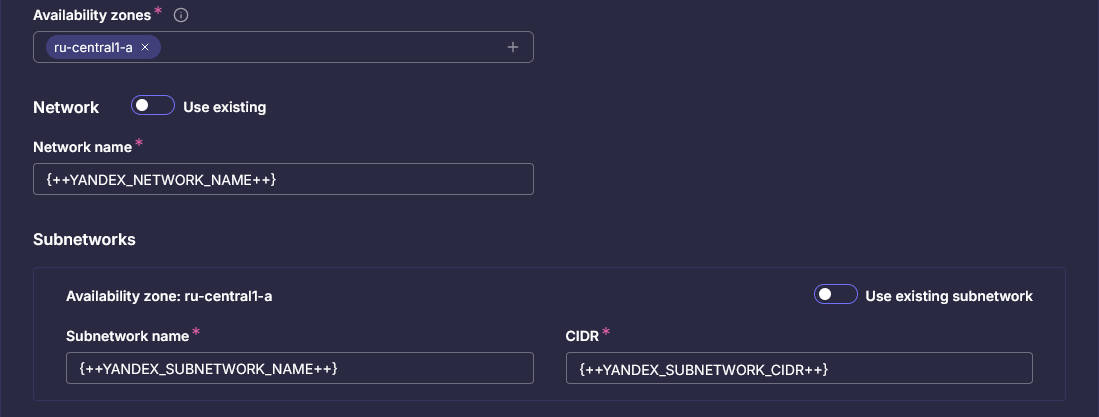

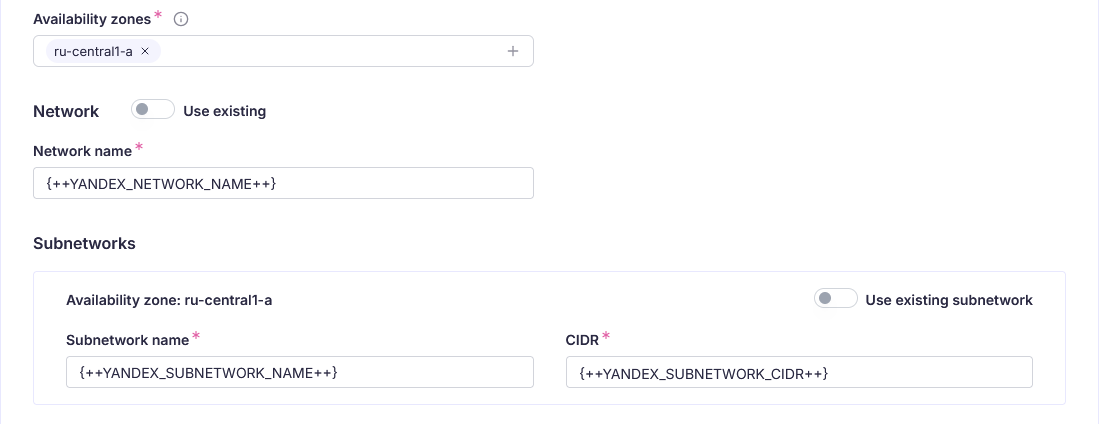

Настройка Сети

Зоны доступности

Выберите одну или более зон Yandex Cloud. Yandex Cloud Zone

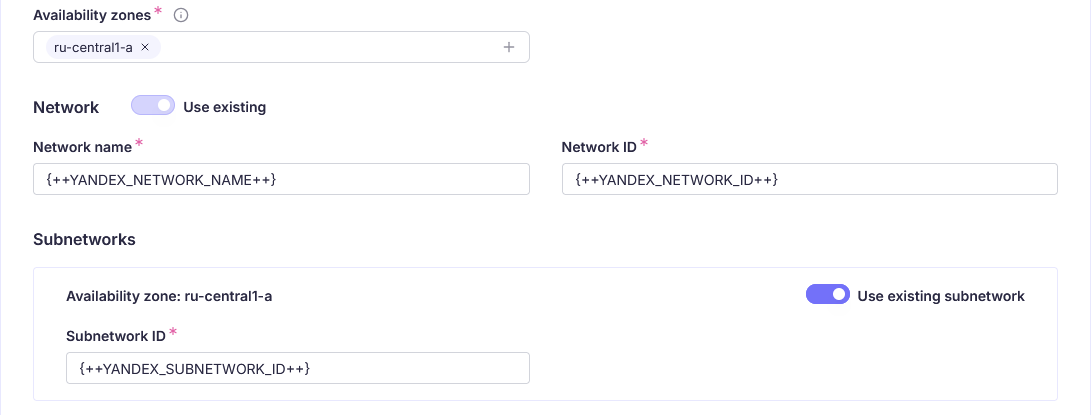

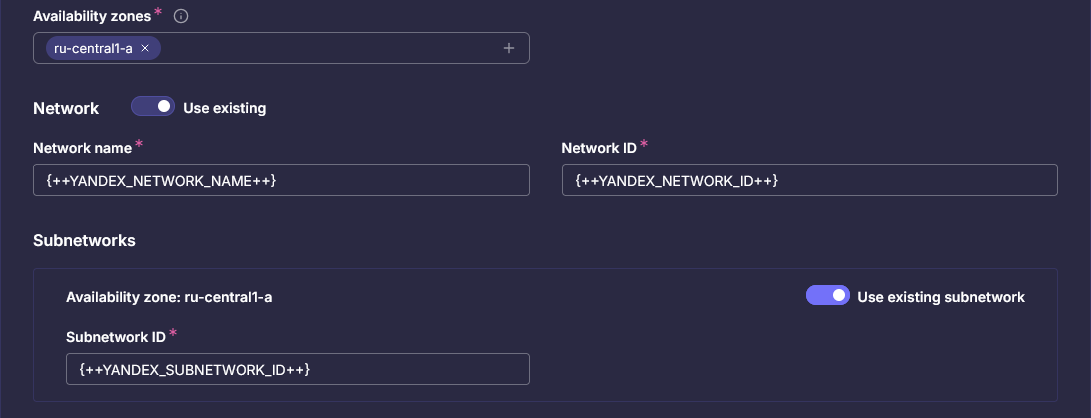

Bootsman позволяет использовать как существующие сети и подсети Yandex Cloud, так и вновь созданные

Новая сеть и подсетьСуществующие сеть и подсеть

Имя параметра	Описание
YANDEX_NETWORK_NAME	Имя сети Yandex Cloud. Исключает установку YANDEX_NETWORK_ID
YANDEX_NETWORK_ID	ID сети Yandex Cloud. Исключает установку YANDEX_NETWORK_NAME
YANDEX_SUBNETWORK_NAME	Имя подсети Yandex Cloud. Исключает установку YANDEX_SUBNETWORK_ID
YANDEX_SUBNETWORK_ID	ID подсети Yandex Cloud. Исключает установку YANDEX_SUBNETWORK_NAME
YANDEX_SUBNETWORK_CIDR	Адресное пространство для новой подсети Yandex Cloud

WorkerPool

Заметка

Вы не ограничены в одном типе ВМ, предназначенных для нагрузки. Для создания дополнительного пула виртуальных машин используйте кнопку

Имя параметра	Описание
SUBCLUSTER_WORKERPOOL_NAME	Имя пула виртуальных машин
WORKER_REPLICAS	Число узлов в workerpool. Сумма узлов во всех workerpool должна быть >=3

GPU ONGPU OFF

Заметка

Для большинства инсталляций используйте роль bootsman-worker.

Подробнее о ролях

Имя параметра

Описание

MHC_MAX_UNHEALTY

Пороговое значение для MachineHealthCheck, при превышении которого не будет выполняться исправления.

Для узлов с ролью master, значение по-умолчанию 100%.

Для узлов с ролью worker, значение по-умолчанию 40%

Подробнее

MHC_TIMEOUT

Время, которое дается узлу на самостоятельное восстановление, прежде чем вмешается MachineHealthCheck.

По-умолчанию 10m

Подробнее

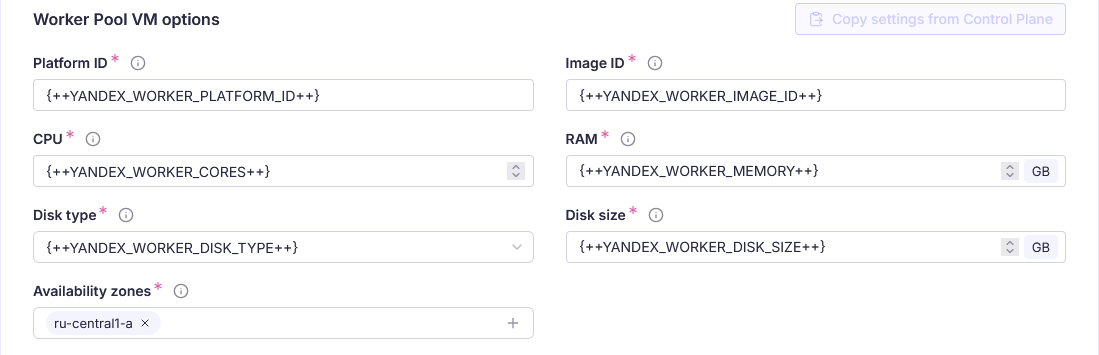

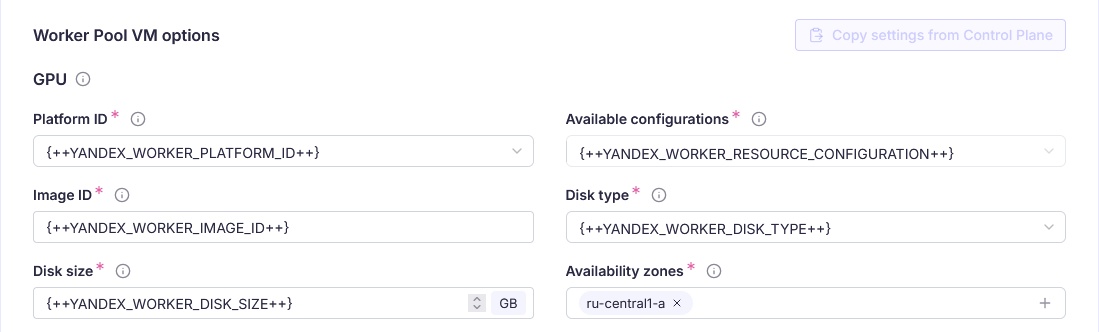

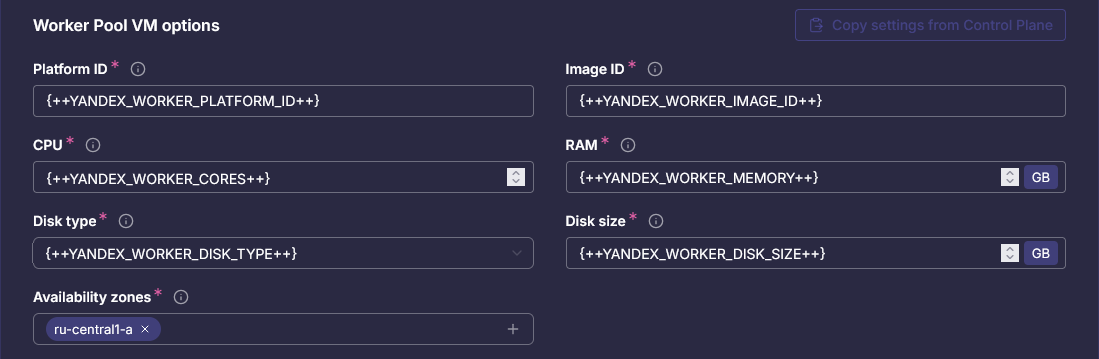

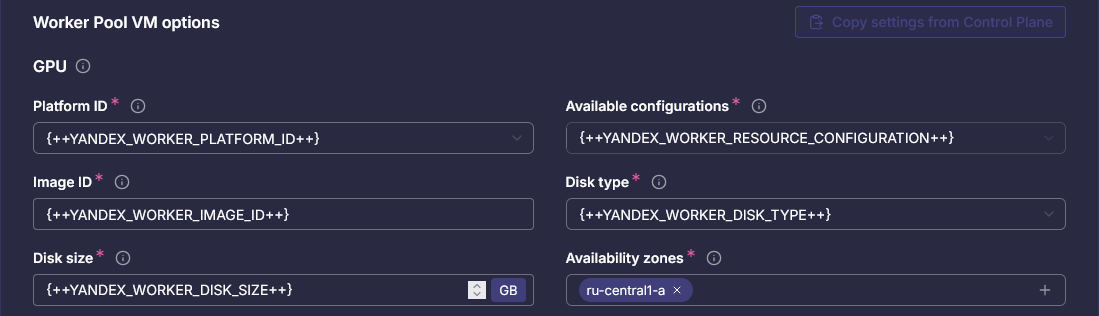

GPU ONGPU OFF

Имя параметра	Описание
YANDEX_WORKER_PLATFORM_ID	Тип процессора. Типы Процессоров
YANDEX_WORKER_IMAGE_ID	ID образа операционной системы. Подготовьте ОС в соответствии с инструкцией или используйте уже подготовленные образа
YANDEX_WORKER_CORES	Число CPU . Требования к инфраструктуре
YANDEX_WORKER_MEMORY	Объём оперативной памяти. Измеряется в GB. Требования к инфраструктуре
YANDEX_WORKER_DISK_TYPE	Тип дисков. Типы дисков
YANDEX_WORKER_DISK_SIZE	Объём дискового пространства. Измеряется в GB. Требования к инфраструктуре
YANDEX_WORKER_RESOURCE_CONFIGURATION	Фиксированные конфигурации для GPU машин

Установка с помощью yaml-манифестов

Если вам удобнее способ применения yaml-манифестов, см. примеры ниже. Заполните их в соответствии с описанием из главы, представленной ранее.

Заметка

Возможно использовать secret от установки управляющего кластера. В таком случае создавать secret_yandex_auth.yaml не нужно.

Для применения yaml-манифестов можно использовать kubectl

Заметка

Манифест secret_private_registry.yaml требуется только для установки из вашего приватного репозитория, в случае установки из репозитория Bootsman - пропустите.

kubectl apply -f secret_private_registry.yaml
kubectl apply -f secret_yandex_auth.yaml
kubectl apply -f Cluster.yaml
kubectl apply -f Workerpool.yaml

secret_private_registry.yamlsecret_yandex_auth.yamlCluster.yamlWorkerpool.yaml

apiVersion: v1
kind: Secret
metadata:
  name: PRIVATE_REGISTRY_SECRET_NAME (1)
  namespace: PRIVATE_REGISTRY_SECRET_NAMESPACE (2)
stringData:
  host: PRIVATE_REGISTRY_HOST (3)
  username: PRIVATE_REGISTRY_USERNAME (4)
  password: PRIVATE_REGISTRY_PASSWORD (5)

Имя secret для авторизации в приватный репозиторий образов
Namespace, в котором размещен secret для авторизации в приватный репозиторий образов
Доменное имя вашего репозитория образов
Имя пользователя в репозитории образов.
Если установка будет производится online блок registry можно удалить
Пароль для пользователя в репозитории образов.
Если установка будет производится online блок registry можно удалить

apiVersion: v1
kind: Secret
metadata:
  name: YANDEX_AUTH_SECRET_NAME (1)
  namespace: YANDEX_AUTH_SECRET_NAMESPACE (2)
stringData:
  YANDEX_AUTH_SECRET_KEY(3): YANDEX_AUTH_JSON (4)

Имя secret с ключом авторизации
Namespace, в котором создан secret
Имя ключа в secret
Ключ авторизации Yandex Cloud

kindmet   spec

href="#__codelineno-3-1">apiVersion: provisioning.bootsman.tech/v1alpha1 class="p">: Cluster adata: name: SUBCLUSTER_NAME (1) namespace: SUBCLUSTER_NAMESPACE (2) class="p">: bootsmanVersion: latest clusterType: capi capiConfig: kubernetesVersion: SUBCLUSTER_KUBERNETES_VERSION (3) # Раскомментируйте блок для установки из вашего регистри # registry: # credentialsSecret: # hostKey: host # name: PRIVATE_REGISTRY_SECRET_NAME (5) # namespace: PRIVATE_REGISTRY_SECRET_NAMESPACE (6) # passwordKey: password # usernameKey: username # url: "PRIVATE_REGISTRY_URL (4) controlPlane: replicas: KCP_REPLICAS (7) endpoint: port: KUBE_API_PORT (8) infrastructure: sshAuthorizedKeys: (9) - >- ssh-ed25519 CCULn/YglEAzQcMqC7xIViZEl0gBU49o73wKaf1M0x0K0bgyZpG6DJDXw24cjbI4U4yaZI example provider: yandex yandexProviderConfig: folderId: YANDEX_FOLDERID (10) zone: YANDEX_ZONE (11) network: name: YANDEX_NETWORK_NAME (12) useExisting: false (13) subNetworks: - availabilityZone: ru-central1-a (33) # Раскомментируйте блок для использования существующей подсети # id: YANDEX_SUBNETWORK_ID (34) # useExisting: true (15) # Раскомментируйте блок для создания новой подсети # name: YANDEX_SUBNETWORK_NAME (14) # podCIDR: YANDEX_SUBNETWORK_CIDR (16) authConfig: secretName: YANDEX_AUTH_SECRET_NAME (18) field: YANDEX_AUTH_SECRET_KEY (19) apiKeySecretRef: name: YANDEX_AUTH_SECRET_NAME (20) namespace: YANDEX_AUTH_SECRET_NAMESPACE (21) templateOptions: platformId: YANDEX_CONTROLPLANE_PLATFORM_ID (22) cores: YANDEX_CONTROLPLANE_CORES (23) memory: YANDEX_CONTROLPLANE_MEMORY (24) diskType: YANDEX_CONTROLPLANE_DISK_TYPE (25) diskSize: YANDEX_CONTROLPLANE_DISK_SIZE (26) imageId: YANDEX_CONTROLPLANE_IMAGE_ID (27) availabilityZones: (31) - ru-central1-a (32) privacy: YANDEX_PRIVACY (28) network: podsCidrBlocks: ["SUBCLUSTER_POD_CIDR"] (29) servicesCidrBlocks: ["SUBCLUSTER_SERVICE_CIDR"] (30) kubeletExtraArgsFlags: eviction-hard: '' eviction-max-pod-grace-period: '' eviction-minimum-reclaim: '' kube-reserved: '' max-pods: '' seccomp-default: '' system-reserved: ''

Имя подчиненного кластера.
Должен быть уникальным в пределах namespace.
Namespace управляющего кластера, который будет содержать объекты подчинённого кластера
Версия Kubernetes. Поддерживаемые версии
URL вашего репозитория образов.
Если установка будет производится online блок registry можно удалить
Имя secret для авторизации в приватный репозиторий образов
Namespace, в котором размещен secret для авторизации в приватный репозиторий образов
Количество узлов с ролью master.
Может принимать значения 3 или 5
Порт kube-api. По-умолчанию 6443
Список ssh-ключей, которые будут добавлены на узлы
Директория в облаке Yandex.
Должна быть создана до запуска.
Как узнать мой FodlerID?
Зона доступности облака Yandex.
О Зонах Yandex
Имя сети Yandex Cloud.
Исключает установку YANDEX_NETWORK_ID
true в случае использования существующего ресурса, false для создания нового
Имя подсети Yandex Cloud.
Исключает установку YANDEX_SUBNETWORK_ID
true в случае использования существующего ресурса, false для создания нового
Адресное пространство для новой подсети Yandex Cloud
true в случае использования существующего ресурса, false для создания нового
Имя secret с ключом авторизации
Имя ключа в secret
Имя secret с ключом авторизации
Namespace, в котором создан secret
Тип процессора.
Типы Процессоров
Число CPU.
Требования к инфраструктуре
Объём оперативной памяти. Измеряется в GB.
Требования к инфраструктуре
Тип дисков.
Типы дисков
Объём дискового пространства. Измеряется в GB.
Требования к инфраструктуре
ID образа операционной системы.
Подготовьте ОС в соответствии с инструкцией или используйте уже подготовленные образа
Выбор режима взаимодействия с кластером.
Поддерживаемые значения Public, PrivateMachines, Private.
Подробнее
Блок адресов для Pods.
Должен не пересекаться с другими блоками внутри одного Kubernetes кластера и реальными сетями вашей инфраструктуры.
Допустимый размер блока /[1-20]
Пример:
podsCidrBlocks: ["172.20.0.0/16"]
Блок адресов для Service.
Должен не пересекаться с другими блоками внутри одного Kubernetes кластера и реальными сетями вашей инфраструктуры.
Допустимый размер блока /[1-20]
Пример:
servicesCidrBlocks: ["172.21.0.0/16"]
Список зон, в которых будут размещены узлы кластера.
Является неизменяемым параметром.
Каждой зоне должна соответствовать своя подсеть(SubNetwork)
Зона Yandex Cloud.
Список доступных зон
Зона Yandex Cloud.
Список доступных зон
ID подсети в Yandex Cloud

apiVersion: provisioning.bootsman.tech/v1alpha1
kind: WorkerPool
metadata:
  name: SUBCLUSTER_WORKERPOOL_NAME (1)
  namespace: SUBCLUSTER_NAMESPACE (2)
spec:
  clusterName: SUBCLUSTER_NAME (3)
  kubernetesVersion: SUBCLUSTER_KUBERNETES_VERSION (4)
  replicas: WORKER_REPLICAS (5)
  infrastructure:
    provider: yandex
    yandexConfig:
      platformId: YANDEX_WORKER_PLATFORM_ID (6)
      cores: YANDEX_WORKER_CORES (7)
      memory: YANDEX_WORKER_MEMORY (8)
      diskType: YANDEX_WORKER_DISK_TYPE (9)
      diskSize: YANDEX_WORKER_DISK_SIZE (10)
      imageId: YANDEX_WORKER_IMAGE_ID (11)
      # Расскоментируйте для использования GPU. Внимание значения cores и memory нужно задать в соответствии с документацией Yandex Cloud
      # gpus: '' (12)
  kubeletExtraArgsFlags:
    eviction-hard: ''
    eviction-max-pod-grace-period: ''
    eviction-minimum-reclaim: ''
    kube-reserved: ''
    max-pods: ''
    seccomp-default: ''
    system-reserved: ''
  roles:
    - name: bootsman-worker

Имя пула виртуальных машин
Namespace управляющего кластера, который будет содержать объекты подчинённого кластера
Имя подчиненного кластера.
Должен быть уникальным в пределах namespace.
Версия Kubernetes. Поддерживаемые версии
Число узлов в workerpool. Сумма узлов во всех workerpool должна быть >=3
Тип процессора.
Типы Процессоров
Число CPU .
Требования к инфраструктуре
Объём оперативной памяти. Измеряется в GB.
Требования к инфраструктуре
Тип дисков.
Типы дисков
Объём дискового пространства. Измеряется в GB.
Требования к инфраструктуре
{{ no such element: dict object['YANDEX_TEMPLATE_IMAGE_ID'] }}
Число GPU. Внимание значения platformId, cores и memory нужно задать в соответствии с документацией Yandex Cloud

Следующий шаг

Модули платформы "Боцман"
