Установка подчиненного кластера

Требования к запуску нового подчинённого кластера

Заметка

Для работы кластера Bootsman c внешним ETCD потребуется дополнительная подготовка. Подробнее

Перед началом установки подчинённого кластера следует удовлетворить следующие требования:

• Успешная установка управляющего кластера Bootsman
• DNS-имя управляющего кластера должно быть в DNS-сервере и разрешается для будущего подчинённого кластера
• Доступ подчинённого кластера к управляющему
• Сумма символов будущего имени кластера и имени Namespace не должно превышать 30 символов

Наименования кластеров

Имя подчиненного кластера: test-cluster
Namespace: test-cluster
Сумма символов: 24

Имя подчиненного кластера: very-very-long-name-cluster
Namespace: test-cluster
Сумма символов: 39

Имя подчиненного кластера: test-cluster
Namespace: very-very-long-namespace
Сумма символов: 36

Установка

Установку можно провести двумя способами:

• Использовать установщик Bootsman
• Применить yaml-манифесты

Разворачивание с помощью установщика

Заметка

Во время заполнения формы вы можете в любой момент переключится в режим yaml

Для создания подчинённого кластера авторизуйтесь в управляющий кластер и нажмите кнопку

Вас перенаправит на страничку установщика для заполнения данных о будущем кластере.

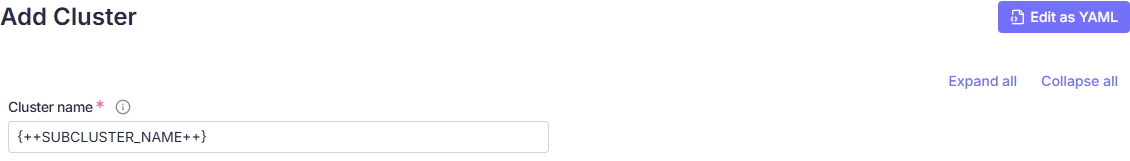

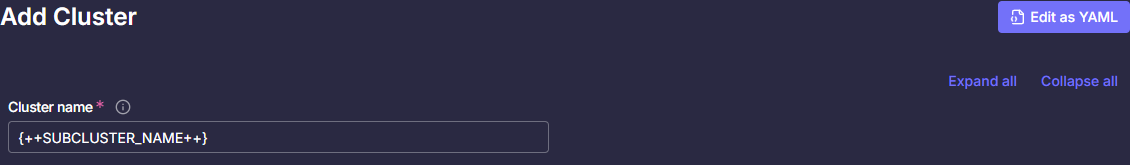

Сначала укажите имя нового подчинённого кластера (1)

1. SUBCLUSTER_NAME

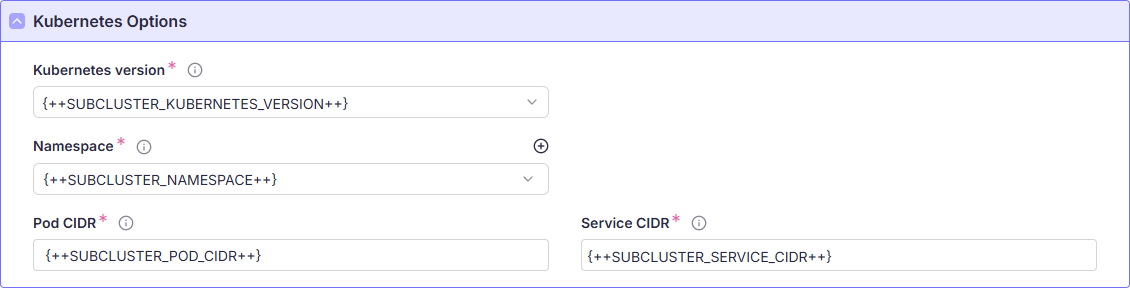

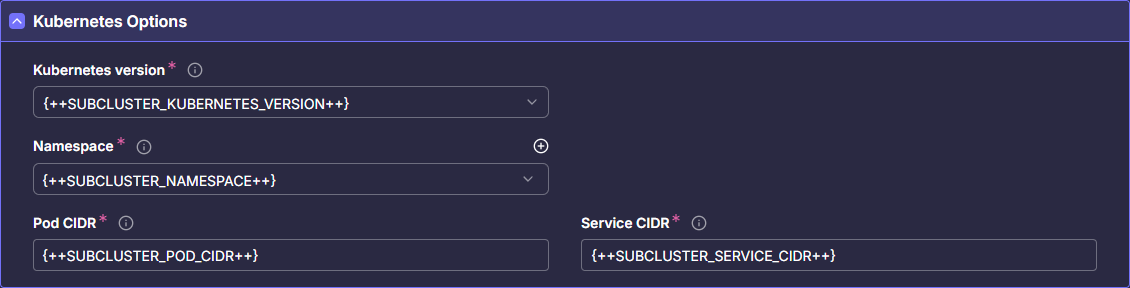

Kubernetes Options

Имя параметра	Описание
SUBCLUSTER_KUBERNETES_VERSION	Версия Kubernetes. Поддерживаемые версии
SUBCLUSTER_NAMESPACE	Namespace управляющего кластера, который будет содержать объекты подчинённого кластера
SUBCLUSTER_POD_CIDR	Блок адресов для Pods. Должен не пересекаться с другими блоками внутри одного Kubernetes кластера. Допустимый размер блока /[1-20] Пример: podsCidrBlocks: ["172.20.0.0/16"]
SUBCLUSTER_SERVICE_CIDR	Блок адресов для Service. Должен не пересекаться с другими блоками внутри одного Kubernetes кластера. Допустимый размер блока /[1-20] Пример: servicesCidrBlocks: ["172.21.0.0/16"]

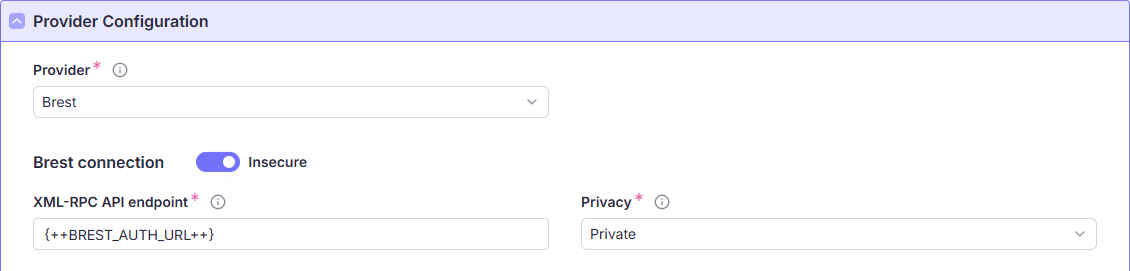

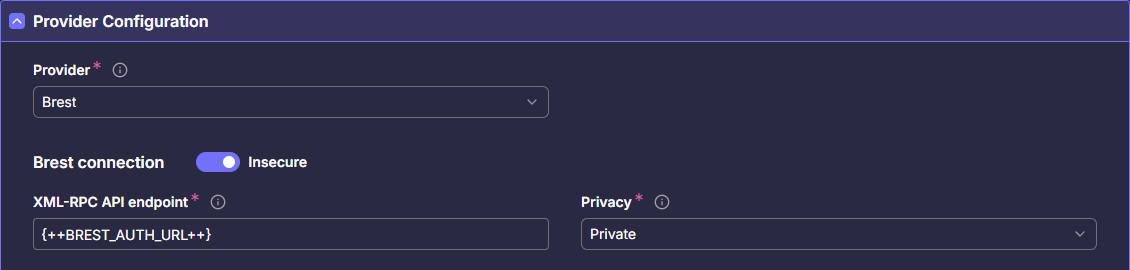

Provider Configuration

Имя параметра	Описание
BREST_AUTH_URL	IP-адрес или DNS-имя Brest. Пример: http://10.0.0.10:2633/RPC2

Заметка

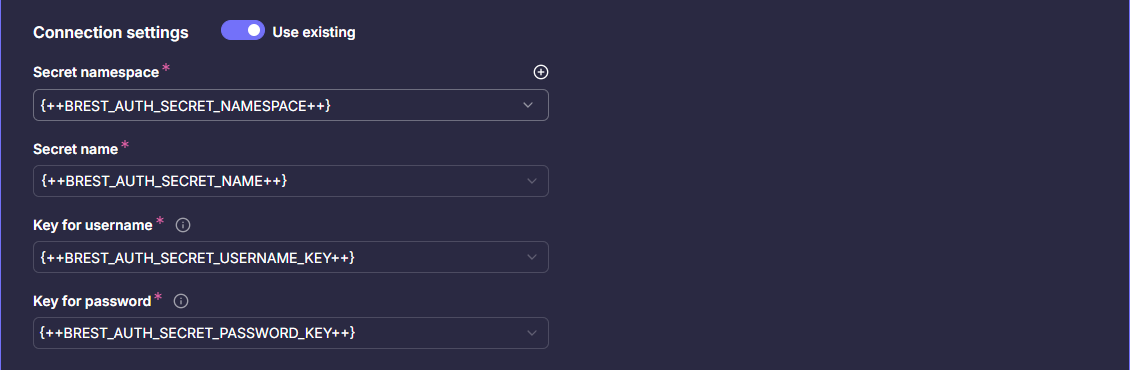

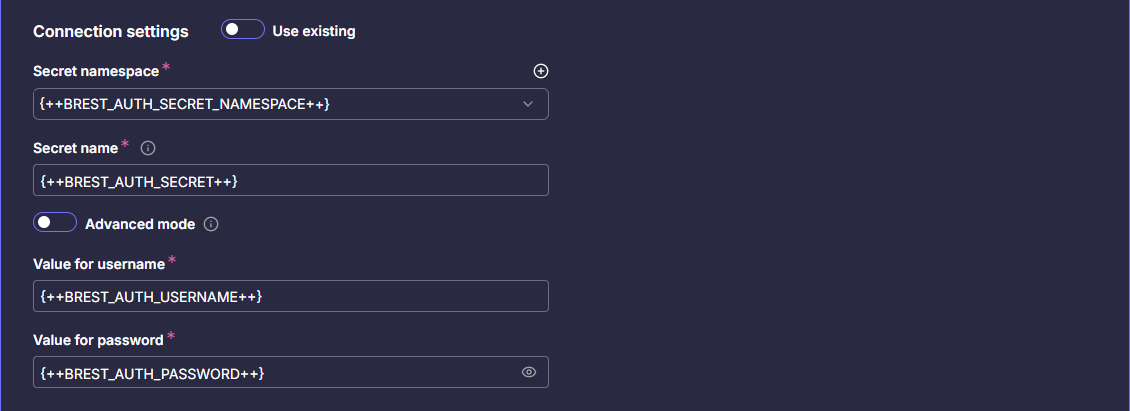

В случае использования уже существующего секрета на управляющем кластере, следует использовать настройку "Credential settings" "Use existing" Формы помогут найти секрет и указать имена полей, которые соответствуют пользователю и паролю

Заметка

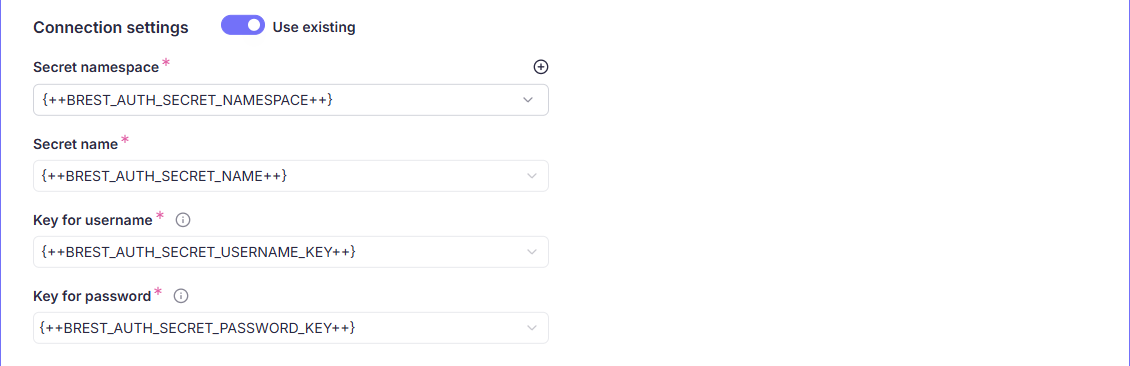

Advanced mode поможет вам задать специфические имена ключей в секрете. По умолчанию, username - пользователь, password - пароль

Имя параметра	Описание
BREST_AUTH_SECRET_NAMESPACE	Имя namespace, в котором размещен secret для авторизации
BREST_AUTH_SECRET_NAME	Имя secret с авторизацией в Brest
BREST_AUTH_USERNAME	Пользователь Brest
BREST_AUTH_PASSWORD	Пароль пользователя Brest
BREST_AUTH_SECRET_USERNAME_KEY	Ключ в secret для хранения имени пользователя Brest
BREST_AUTH_SECRET_PASSWORD_KEY	Ключ в secret для хранения пароля пользователя Brest

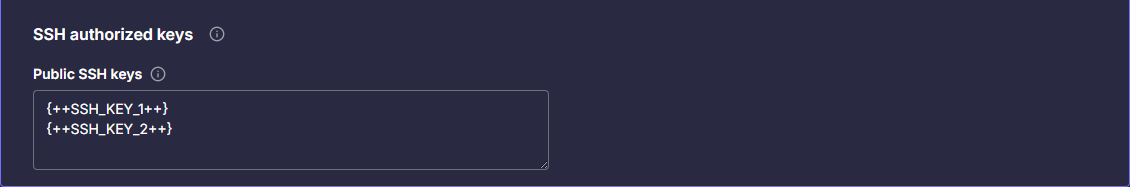

Имя параметра	Описание
$	Список ssh-ключей, которые будут добавлены на узлы

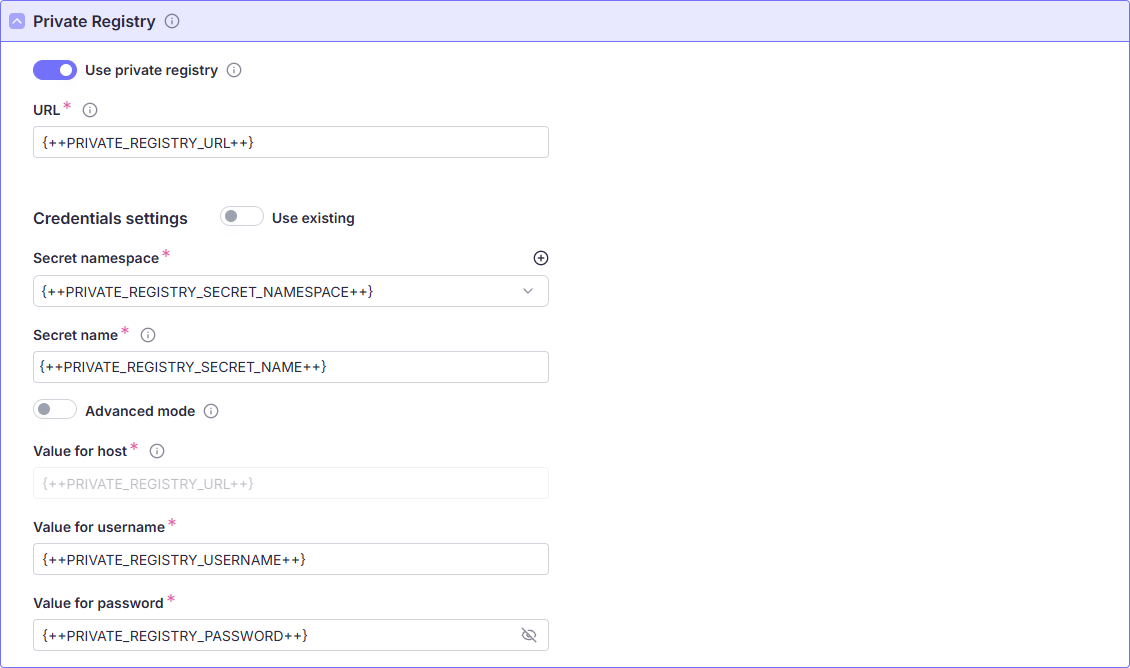

Private Registry

В случае, если вы хотите использовать наш репозиторий образов, то переключите параметр "Use private registry" в выключенное состояние и продолжайте заполнять в соотвествии с следующим разделом.

Если хотите произвести установку из локального репозитория, то заполните поля из формы ниже

Заметка

В случае использования уже существующего секрета на управляющем кластере, следует использовать настройку "Credential settings" "Use existing" Формы помогут найти секрет и указать имена полей, которые соответствуют пользователю и паролю

Заметка

Advanced mode поможет вам задать специфические имена ключей в секрете. По умолчанию, username - пользователь, password - пароль

Имя параметра	Описание
PRIVATE_REGISTRY_URL	URL вашего репозитория образов. Если установка будет производится online блок registry можно удалить
PRIVATE_REGISTRY_SECRET_NAMESPACE	Namespace, в котором размещен secret для авторизации в приватный репозиторий образов
PRIVATE_REGISTRY_SECRET_NAME	Имя secret для авторизации в приватный репозиторий образов
PRIVATE_REGISTRY_USERNAME	Имя пользователя в репозитории образов. Если установка будет производится online блок registry можно удалить
PRIVATE_REGISTRY_PASSWORD	Пароль для пользователя в репозитории образов. Если установка будет производится online блок registry можно удалить
PRIVATE_REGISTRY_SECRET_HOST_KEY	При использовании существующего secret. Имя ключа, содержащее параметр HOST
PRIVATE_REGISTRY_SECRET_USERNAME_KEY	При использовании существующего secret. Имя ключа, содержащее параметр USERNAME
PRIVATE_REGISTRY_SECRET_PASSWORD_KEY	При использовании существующего secret. Имя ключа, содержащее параметр PASSWORD

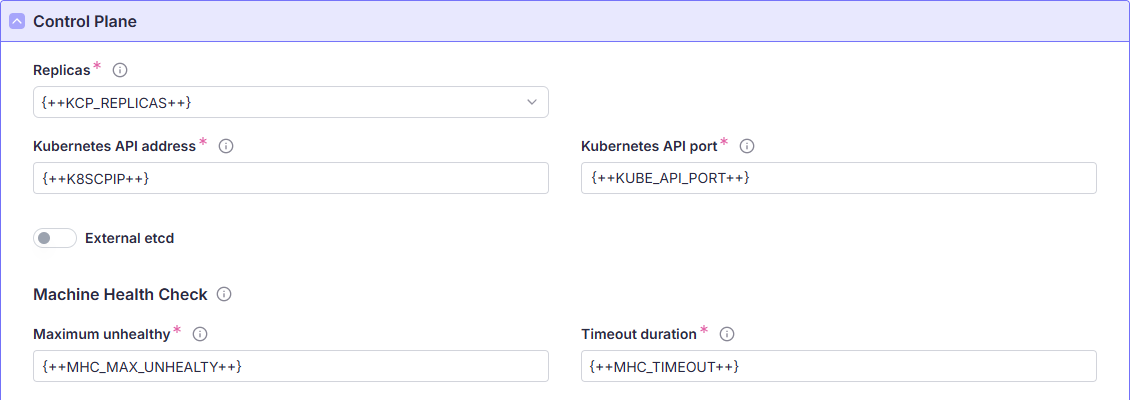

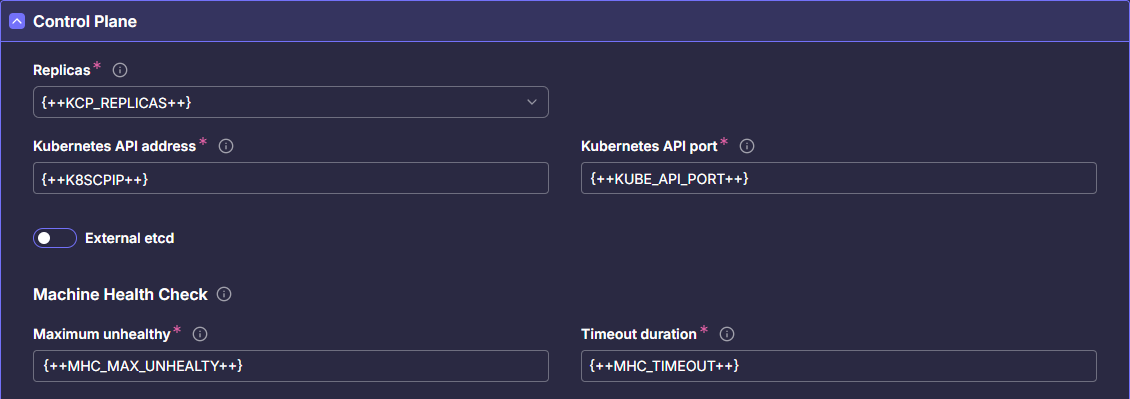

Control Plane

Заметка

Для работы кластера Bootsman c внешним ETCD потребуется дополнительная подготовка. Подробнее

Имя параметра	Описание
KCP_REPLICAS	Количество узлов с ролью master. Может принимать значения 3 или 5
K8SCPIP	IP-адрес балансировщика kube-apiserver для обеспечения отказоустойчивости. Адрес должен быть свободен и не состоять в dhcp-пулах Подробнее
KUBE_API_PORT	Порт kube-api. По-умолчанию 6443
MHC_MAX_UNHEALTY	Пороговое значение для MachineHealthCheck, при превышении которого не будет выполняться исправления. Для узлов с ролью master, значение по-умолчанию 100%. Для узлов с ролью worker, значение по-умолчанию 40% Подробнее
MHC_TIMEOUT	Время, которое дается узлу на самостоятельное восстановление, прежде чем вмешается MachineHealthCheck. По-умолчанию 10m Подробнее

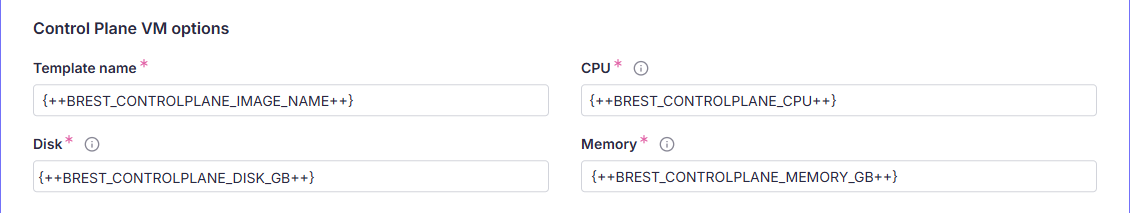

Шаблон виртуальных машин

Имя параметра	Описание
BREST_CONTROLPLANE_IMAGE_NAME	Имя шаблона виртуальной машины, из которого будут созданы новые узлы с ролью master
BREST_CONTROLPLANE_CPU	Число CPU. Требования к инфраструктуре
BREST_CONTROLPLANE_MEMORY_GB	Объём оперативной памяти. Измеряется в GB. Требования к инфраструктуре
BREST_CONTROLPLANE_DISK_GB	Объём дискового пространства. Измеряется в GB. Требования к инфраструктуре

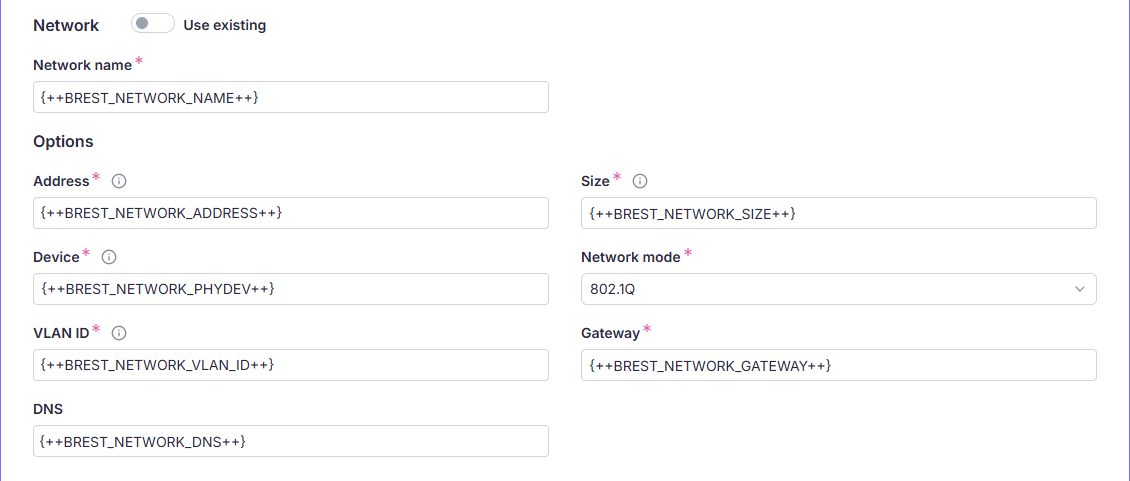

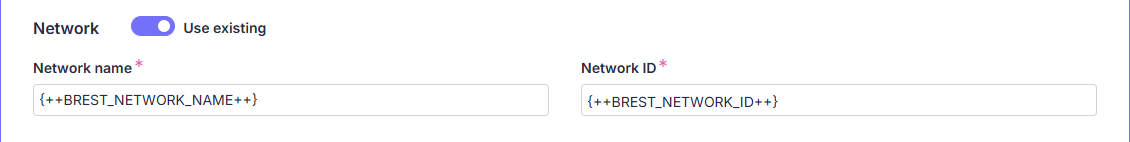

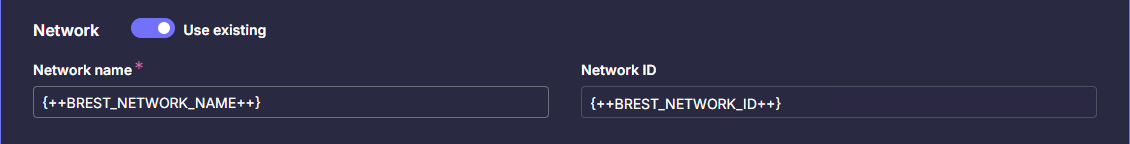

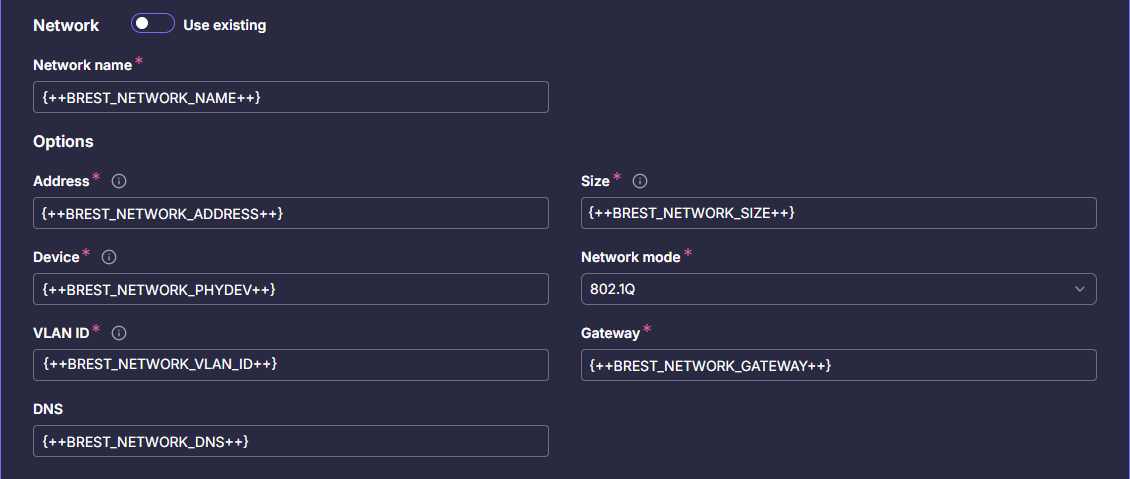

Имя параметра	Описание	Комментарий
BREST_NETWORK_NAME	Имя сети, в которую будут подключены новые виртуальные машины
BREST_NETWORK_ID	ID существующей сети. Аналог BREST_NETWORK_NAME
BREST_NETWORK_ADDRESS	Начало DHCP-пула Бреста
BREST_NETWORK_SIZE	Число IP-адресов в DHCP-пуле
BREST_NETWORK_PHYDEV	Физическое устройство на узле Брест
BREST_NETWORK_VLAN_ID	vlan ID внутри гипервизора Брест
BREST_NETWORK_GATEWAY	Адрес шлюза
BREST_NETWORK_DNS	Опционально. Адрес dns-сервера

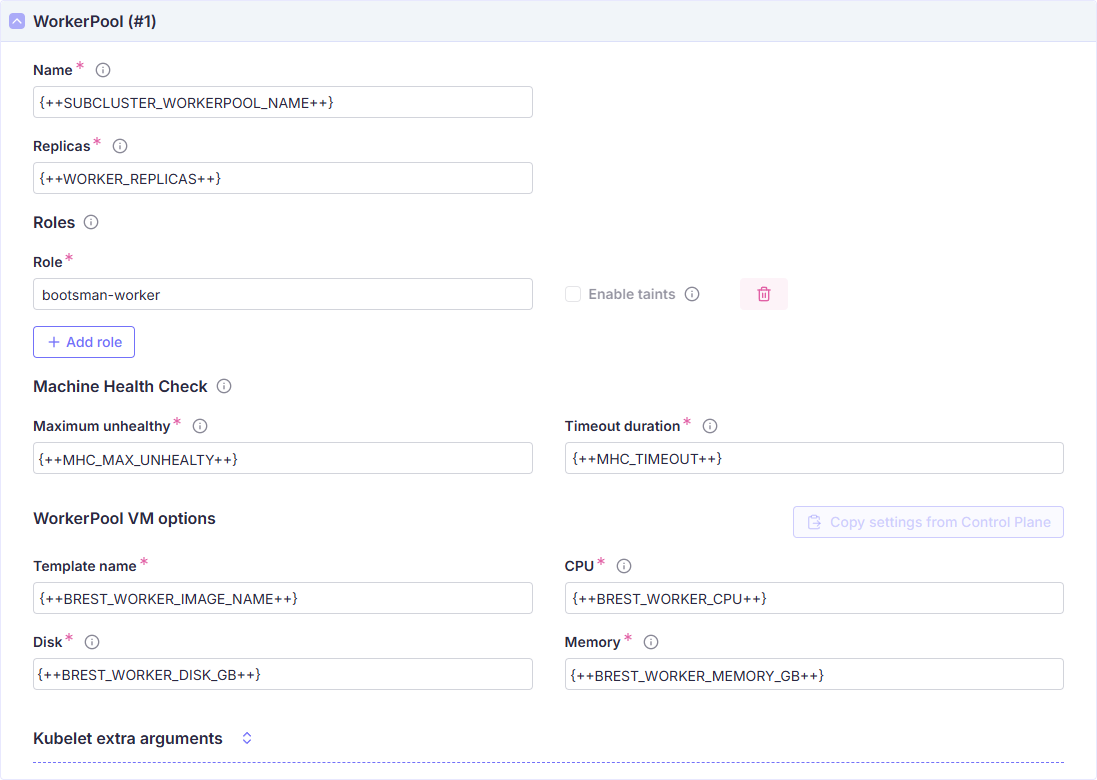

WorkerPool

Шаблон виртуальных машин

Заметка

Вы не ограничены в одном типе ВМ, предназначенных для нагрузки. Для создания дополнительного пула виртуальных машин используйте кнопку

Имя параметра	Описание
SUBCLUSTER_WORKERPOOL_NAME	Имя пула виртуальных машин
WORKER_REPLICAS	Число узлов в workerpool. Сумма узлов во всех workerpool должна быть >=3
Roles	Для большинства инсталляций используйте роль bootsman-worker. Подробнее о ролях
MHC_MAX_UNHEALTY	Пороговое значение для MachineHealthCheck, при превышении которого не будет выполняться исправления. Для узлов с ролью master, значение по-умолчанию 100%. Для узлов с ролью worker, значение по-умолчанию 40% Подробнее
MHC_TIMEOUT	Время, которое дается узлу на самостоятельное восстановление, прежде чем вмешается MachineHealthCheck. По-умолчанию 10m Подробнее
BREST_WORKER_IMAGE_NAME	Имя шаблона виртуальной машины, из которого будут созданы новые узлы с ролью worker
BREST_WORKER_CPU	Число CPU. Требования к инфраструктуре
BREST_WORKER_MEMORY_GB	Объём оперативной памяти. Измеряется в GB. Требования к инфраструктуре
BREST_WORKER_DISK_GB	Объём дискового пространства. Измеряется в GB. Требования к инфраструктуре

Установка с помощью yaml-манифестов

Если вам удобнее способ применения yaml-манифестов, то ниже есть примеры. Заполните их в соответствии с описанием из главы, представленной ранее.

Для применения yaml-манифестов можно использовать kubectl

kubectl apply -f secret_brest_auth.yaml
kubectl apply -f Cluster.yaml
kubectl apply -f Workerpool.yaml

apiVersion: v1
kind: Secret
metadata:
  name: {++BREST_AUTH_SECRET_NAME++} (1)
  namespace: {++BREST_AUTH_SECRET_NAMESPACE++} (2)
data:
  password: {++BREST_AUTH_PASSWORD++} (3)
  username: {++BREST_AUTH_USERNAME++} (4)

1. Имя secret с авторизацией в Brest
2. Имя namespace, в котором размещен secret для авторизации
3. Пароль пользователя Brest
4. Пользователь Brest

apiVersion: provisioning.bootsman.tech/v1alpha1
kind: Cluster
metadata:
  name: {++SUBCLUSTER_NAME++} (1)
  namespace: {++SUBCLUSTER_NAMESPACE++} (2)
spec:
  bootsmanVersion: latest
  clusterType: capi
  capiConfig:
    controlPlane:
      replicas: {++KCP_REPLICAS++} (3)
      endpoint:
        host: {++K8SCPIP++} (4)
        port: {++KUBE_API_PORT++} (5)
    infrastructure:
      provider: brest
      sshAuthorizedKeys: (6)
            - >-
              ssh-ed25519 CCULn/YglEAzQcMqC7xIViZEl0gBU49o73wKaf1M0x0K0bgyZpG6DJDXw24cjbI4U4yaZI example
      brestProviderConfig:
        authConfig:
          identityEndpoint: {++BREST_AUTH_URL++} (7)
          passwordKey: password (8)
          secret:
            name: {++BREST_AUTH_SECRET_NAME++} (9)
            namespace: {++BREST_AUTH_SECRET_NAMESPACE++} (10)
          usernameKey: username (11)
        machineOptions:
          cpu: {++BREST_CONTROLPLANE_CPU++} (12)
          disk: {++BREST_CONTROLPLANE_MEMORY_GB++} (13)
          memory: {++BREST_CONTROLPLANE_DISK_GB++} (14)
          template:
            name: {++BREST_CONTROLPLANE_IMAGE_NAME++} (15)
        network:
          name: {++BREST_NETWORK_NAME++} (16)
          useExisting: true (17)
        privacy: Private (18)
    kubernetesVersion: {++SUBCLUSTER_KUBERNETES_VERSION++} (19)
    network:
      podsCidrBlocks:
        - {++SUBCLUSTER_POD_CIDR++} (20)
      servicesCidrBlocks:
        - {++SUBCLUSTER_SERVICE_CIDR++} (21)
    registry:
      url: {++PRIVATE_REGISTRY_URL++} (22)
      credentials:
        username: {++PRIVATE_REGISTRY_USERNAME++} (23)
        password: {++PRIVATE_REGISTRY_PASSWORD++} (24)
    kubeletExtraArgs:
      kubeReserved: ''
      systemReserved: ''
      evictionHard: ''
      evictionMinimumReclaim: ''
      evictionMaxPodGracePeriod: ''
      maxPods: ''

1. Имя подчиненного кластера.
   Должен быть уникальным в пределах namespace.
2. Namespace управляющего кластера, который будет содержать объекты подчинённого кластера
3. Количество узлов с ролью master.
   Может принимать значения 3 или 5
4. IP-адрес балансировщика kube-apiserver для обеспечения отказоустойчивости.
   Адрес должен быть свободен и не состоять в dhcp-пулах Подробнее
5. Порт kube-api. По-умолчанию 6443
6. Список ssh-ключей, которые будут добавлены на узлы
7. IP-адрес или DNS-имя Brest.
   Пример: http://10.0.0.10:2633/RPC2
8. Ключ в secret для хранения пароля пользователя Brest
9. Имя secret с авторизацией в Brest
10. Имя namespace, в котором размещен secret для авторизации
11. Ключ в secret для хранения имени пользователя Brest
12. Число CPU.
    Требования к инфраструктуре
13. Объём оперативной памяти. Измеряется в GB.
    Требования к инфраструктуре
14. Объём дискового пространства. Измеряется в GB.
    Требования к инфраструктуре
15. Имя шаблона виртуальной машины, из которого будут созданы новые узлы с ролью master
16. Имя сети, в которую будут подключены новые виртуальные машины
17. true в случае использования существующего ресурса, false для создания нового
18. Для Brest это поле всегда Private
19. Версия Kubernetes. Поддерживаемые версии
20. Блок адресов для Pods.
    Должен не пересекаться с другими блоками внутри одного Kubernetes кластера.
    Допустимый размер блока /[1-20]
    Пример:
    podsCidrBlocks: ["172.20.0.0/16"]
21. Блок адресов для Service.
    Должен не пересекаться с другими блоками внутри одного Kubernetes кластера.
    Допустимый размер блока /[1-20]
    Пример:
    servicesCidrBlocks: ["172.21.0.0/16"]
22. URL вашего репозитория образов.
    Если установка будет производится online блок registry можно удалить
23. Имя пользователя в репозитории образов.
    Если установка будет производится online блок registry можно удалить
24. Пароль для пользователя в репозитории образов.
    Если установка будет производится online блок registry можно удалить

apiVersion: provisioning.bootsman.tech/v1alpha1
kind: WorkerPool
metadata:
  name: {++SUBCLUSTER_WORKERPOOL_NAME++} (1)
  namespace: {++SUBCLUSTER_NAMESPACE++} (2)
spec:
  clusterName: {++SUBCLUSTER_NAME++} (3)
  kubernetesVersion: {++SUBCLUSTER_KUBERNETES_VERSION++} (4)
  replicas: {++WORKER_REPLICAS++} (5)
  infrastructure:
    provider: brest
    brestProviderConfig:
      cpu: {++BREST_WORKER_CPU++} (6)
      disk: {++BREST_WORKER_DISK_GB++} (7)
      memory: {++BREST_WORKER_MEMORY_GB++} (8)
      template:
        name: {++BREST_WORKER_IMAGE_NAME++} (9)
  kubeletExtraArgs:
    kubeReserved: ''
    systemReserved: ''
    evictionHard: ''
    evictionMinimumReclaim: ''
    evictionMaxPodGracePeriod: ''
    maxPods: ''
  roles:
    - name: bootsman-worker

1. Имя пула виртуальных машин
2. Namespace управляющего кластера, который будет содержать объекты подчинённого кластера
3. Имя подчиненного кластера.
   Должен быть уникальным в пределах namespace.
4. Версия Kubernetes. Поддерживаемые версии
5. Число узлов в workerpool. Сумма узлов во всех workerpool должна быть >=3
6. Число CPU.
   Требования к инфраструктуре
7. Объём дискового пространства. Измеряется в GB.
   Требования к инфраструктуре
8. Объём оперативной памяти. Измеряется в GB.
   Требования к инфраструктуре
9. Имя шаблона виртуальной машины, из которого будут созданы новые узлы с ролью worker
