Добавление и удаление узлов кластера ​

Предисловие ​

В данном разделе описано, как добавить новый узел (worker) к существующему управляющему кластеру платформы Боцман и как удалить узел из кластера.

Добавить узел можно двумя способами:

  • Автоматический способ — установка пакета byoh-agent и саморегистрация (self-registration). Агент сам генерирует ключ и CSR, сам регистрируется в управляющем кластере по автообнаружению через UDP-broadcast. Применяется при стандартной установке и является рекомендуемым методом.
  • Ручная регистрация через CSR — применяется только для сетей без общего broadcast-домена, где автообнаружение кластера (auto discovery) не работает.

Как это работает ​

Управляющий кластер платформы Боцман управляет машинами через механизм BYOH (bring-your-own-host). На каждой машине работает host-agent — агент (бинарник byoh-agent, systemd-юнит host-agent.service), который регистрируется в управляющем кластере и создаёт ресурс ByoHost.

Дальнейший сценарий добавления воркера устроен так:

  1. host-agent на новой машине регистрируется в управляющем кластере и создаёт объект ByoHost (kind ByoHost, short name byoh, apiVersion infrastructure.cluster.x-k8s.io/v1beta1).
  2. Пока у объекта ByoHost ОТСУТСТВУЕТ метка cluster.x-k8s.io/cluster-name, хост считается свободным (доступным) — он ещё не привязан ни к какому кластеру.
  3. В Web-интерфейсе на странице управления кластером в разделе WorkerPool нажмите кнопку добавления ноды. Это увеличивает поле WorkerPool.spec.replicas на 1.
  4. Увеличение числа реплик создаёт MachineDeployment, затем CAPI-объект Machine и ByoMachine. Планировщик выбирает любой свободный ByoHost и привязывает его, проставляя метку cluster.x-k8s.io/cluster-name.
  5. Выбранная машина присоединяется к кластеру в роли воркера.

Схема объектных абстракций:

provisioning.WorkerPool      — абстракция пула воркеров (управляется пользователем)
  └── MachineDeployment      — CAPI-объект, управляет репликами машин
        └── Machine          — CAPI-объект, представляет одну машину
              └── ByoMachine — инфраструктурный объект провайдера BYOH
                    └── ByoHost — зарегистрированный хост (привязывается меткой)

Таким образом, для добавления воркера достаточно, чтобы в кластере существовал хотя бы один свободный ByoHost, прошедший проверки и подходящий по меткам селектору WorkerPool.

Подготовка ​

Новая машина должна соответствовать требованиям, предъявляемым к узлам кластера. Подробно процесс подготовки описан в разделе Требования к подготовке инфраструктуры.

Общие требования:

  • инфраструктура совместима с одним из поддерживаемых провайдеров кластера;
  • установлена поддерживаемая операционная система;
  • машина доступна по сети из управляющего кластера;
  • выполнены требования к ресурсам (CPU, RAM, диск).

Способ 1. Автоматическое добавление ​

Установка и настройка host-agent ​

Установите host-agent из комплекта поставки на новую машину. Используйте файл, соответствующий операционной системе:

Пакет устанавливает бинарный файл /usr/bin/byoh-agent и systemd-юнит host-agent.service.

Настройка роли узла ​

Чтобы новая машина могла быть выбрана целевым WorkerPool, на неё нужно добавить ролевую метку role=<роль> — так же, как это делается при подготовке узлов управляющего кластера. Для воркера роль — worker.

Добавьте ролевую метку в юнит host-agent:

bash
export ROLE=worker
sudo sed -i "s#ExecStart=\"/usr/bin/byoh-agent\"#ExecStart=\"/usr/bin/byoh-agent\" --label role=${ROLE}#" /usr/lib/systemd/system/host-agent.service

Проверьте результат:

bash
cat /usr/lib/systemd/system/host-agent.service

В секции [Service] строка запуска должна иметь вид:

bash
ExecStart=/usr/bin/byoh-agent --label role=worker

Важно!

Метка роли должна совпадать с селектором целевого WorkerPool (по умолчанию role=worker). Если метка не совпадёт, планировщик отфильтрует хост и воркер не добавится.

Перезапустите агент:

bash
sudo systemctl daemon-reload
sudo systemctl restart host-agent

Флаги агента ​

Ключевые флаги запуска агента:

  • --label имя=значение — метка на ресурсе ByoHost. Флаг можно указывать несколько раз. Например, --label role=worker. Именно по меткам планировщик подбирает хост под селектор WorkerPool, поэтому ролевая метка обязательна (см. раздел выше).
  • --namespace — пространство имён управляющего кластера, в которое регистрируется хост. По умолчанию — default. Укажите то же пространство имён, в котором размещён управляющий кластер, если оно отличается от default.
  • --registration-server <адрес> и --target-cluster <имя кластера> — укажите, если машина НЕ находится в том же broadcast-домене, что и управляющий кластер. Если машина в том же broadcast-домене, работает автообнаружение кластера по UDP-broadcast.
  • --discoveryWaitWindow — время поиска кластера. По умолчанию — 60 секунд.

Запуск и регистрация ​

Включите и запустите юнит:

bash
sudo systemctl enable --now host-agent

Заметка

Конфигурация агента записывается в /root/.byoh/config. При наличии этого файла агент повторно не регистрируется. Если нужно перерегистрировать машину, удалите файл и перезапустите агент (см. инструкцию по очистке ноды от компонентов k8s).

Проверка регистрации ​

Дождитесь регистрации хоста в управляющем кластере. Проверьте появление объекта ByoHost:

bash
kubectl get byoh {++HOSTNAME++}

Убедитесь, что хост свободен — метка кластера отсутствует:

bash
kubectl get byoh {++HOSTNAME++} -o jsonpath='{.metadata.labels.cluster\.x-k8s\.io/cluster-name}'

Команда должна вернуть пустую строку. Пустой вывод означает, что хост свободен и может быть выбран планировщиком при добавлении воркера.

Добавление воркера в Web-UI ​

Войдите в Web-интерфейс Боцмана и откройте раздел управления кластерами. В списке выберите нужный кластер.

На странице кластера перейдите к секции WorkerPool — здесь отображаются узлы и настройки пула. Число реплик пула соответствует числу воркеров кластера.

add_workeradd_worker

Увеличьте число реплик с помощью стрелок или укажите их числом.
Число реплик WorkerPool увеличится, платформа создаст MachineDeployment, а планировщик привяжет к нему свободный ByoHost.

Убедитесь, что новая машина появилась в кластере: число узлов в пуле увеличилось на 1, а у соответствующего объекта ByoHost появилась метка cluster.x-k8s.io/cluster-name.

Заметка

Внешний вид страницы управления кластером зависит от версии платформы и выбранного провайдера. Кнопка добавления узла всегда расположена в секции WorkerPool целевого кластера.

Альтернатива: добавление через CLI ​

Тот же результат можно получить, увеличив число реплик WorkerPool на 1 командой:

bash
kubectl patch workerpool.provisioning.bootsman.tech {++POOL_NAME++} --type=merge -p='{"spec":{"replicas": {++NEW_REPLICA_COUNT++}}}'

Где:

  • <mark>POOL_NAME</mark> — имя пула WorkerPool, к которому добавляется воркер;
  • <mark>NEW_REPLICA_COUNT</mark> — новое число реплик (текущее значение, увеличенное на 1).

Получите список пулов кластера:

bash
kubectl get workerpool.provisioning.bootsman.tech

Способ 2. Ручная регистрация через CSR ​

Иногда нет возможности разместить серверы внутри одного broadcast-домена. В этом случае машину можно добавить самостоятельно, без механизма auto discovery.

Для выполнения этой инструкции понадобится:

  • openssl;
  • base64;
  • kubectl;
  • kubeconfig администратора;
  • адрес (K8SCPIP) и CA controlplane.

Подготовка ​

Подробно процесс подготовки описан в разделе Требования к подготовке инфраструктуры. Выполните все шаги из этой инструкции.

Генерация конфигурации для host-agent ​

Генерация нового приватного ключа ​

bash
openssl genrsa -out {++HOSTNAME++}.key 2048

Генерация CSR и кодирование его в base64 ​

Внимание!

При генерации CSR очень важно заполнить поля Organization Name (O) и Common Name (CN).

Organization Name всегда должен быть равен byoh:hosts.

Common Name заполните по следующему паттерну: byoh:host:<mark>HOSTNAME</mark>.

Запустите генерацию CSR:

bash
openssl req -new -key {++HOSTNAME++}.key -out {++HOSTNAME++}.csr

Появится помощник с интерактивными вопросами. Для регистрации сервера в кластере заполните их без ошибок.

Ответы на интерактивные вопросы

Organization Name (eg, company) [Internet Widgits Pty Ltd]: byoh:hosts

Common Name (e.g. server or YOUR name) []: byoh:host:HOSTNAME

Получите содержимое запроса сертификата в base64:

bash
cat {++HOSTNAME++}.csr | base64 | tr -d '\n'

Получившуюся строку сохраните, она понадобится позже. В месте её использования будет переменная <mark>CSR_BASE64</mark>.

Создайте CertificateSigningRequest:

yaml
---
apiVersion: certificates.k8s.io/v1
kind: CertificateSigningRequest
metadata:
  name: byoh-csr-{++HOSTNAME++}
spec:
  request: {++CSR_BASE64++}
  signerName: kubernetes.io/kube-apiserver-client
  usages:
    - client auth
  expirationSeconds: 31536000

Примените его в управляющем кластере с помощью kubectl apply.

Проверьте его статус:

bash
kubectl get csr byoh-csr-{++HOSTNAME++}

В правой колонке должно быть Approved, Issued.

Получение сертификата ​

bash
kubectl get csr byoh-csr-{++HOSTNAME++} -o jsonpath='{.status.certificate}'

Получившуюся строку сохраните, она понадобится далее. В месте её использования будет переменная <mark>CERT_BASE64</mark>.

Закодируйте ключ в base64:

bash
cat {++HOSTNAME++}.key | base64 | tr -d '\n'

Получившуюся строку сохраните, она понадобится далее. В месте её использования будет переменная <mark>KEY_BASE64</mark>.

Создание kubeconfig для машины ​

Переменные <mark>API_SERVER_ADDRESS</mark> и <mark>API_SERVER_CA</mark> можно скопировать с уже зарегистрированных машин или из <mark>cluster-admin kubeconfig</mark>, который хранится на любом мастере по пути /etc/kubernetes/admin.conf.

Заметка

kubeconfig из веб-интерфейса не подойдёт.

yaml
---
apiVersion: v1
clusters:
  - cluster:
      certificate-authority-data: {++API_SERVER_CA++}
      server: {++API_SERVER_ADDRESS++}
    name: default-cluster
contexts:
  - context:
      cluster: default-cluster
      namespace: default
      user: default-auth
    name: default-context
current-context: default-context
kind: Config
preferences: {}
users:
  - name: default-auth
    user:
      client-certificate-data: {++CERT_BASE64++} # можно получить с помощью kubectl get csr byoh-csr-{++HOSTNAME++} -o jsonpath='{.status.certificate}'
      client-key-data: {++KEY_BASE64++} # можно получить с помощью cat {++HOSTNAME++}.key | base64 | tr -d '\n'

Сохраните этот конфиг на машине, которую планируете завести в кластер, по пути /root/.byoh/config.

Владелец и группа файла должны быть root, права 0600 (rw-------).

Запустите агент:

bash
sudo systemctl start host-agent

Проверьте в управляющем кластере появление машины:

bash
kubectl get byoh {++HOSTNAME++}

Ручное удаление узлов из кластера ​

Предисловие ​

Боцман в стандартном исполнении реализует подход cattle для управления инфраструктурой. Это значит, что он относится к серверам, на которых он работает, как к стаду. При запуске процесса уменьшения количества серверов (ScaleDown) он выберет случайный сервер и удалит его из кластера.

Но иногда требуется контролировать, какой именно сервер будет удалён из кластера. Такой подход называется pet. С этой инструкцией вы сможете самостоятельно управлять процессом удаления машин из кластера.

Подготовка к удалению ​

Рекомендуется использовать мягкий способ удаления, особенно в высоконагруженных кластерах. Для этого выполните действия:

  • отправьте машину в cordon;
  • отправьте машину в drain;
  • перенесите с неё реплики Longhorn.

Внимание!

Жёсткий способ подразумевает удаление без ручного переноса реплик и приложений. Это может привести к простоям, особенно в нагруженных средах.

Удаление ​

Есть две опции удаления:

  1. удалить узел и получить новый взамен;
  2. удалить узел, уменьшая число узлов в WorkerPool (узел взамен удалённого создан не будет).

Заметка

При удалении с уменьшением числа узлов удостоверьтесь, что сумма реплик WorkerPool целевого кластера после уменьшения будет всё ещё больше 3.

Удаление с помощью UI ​

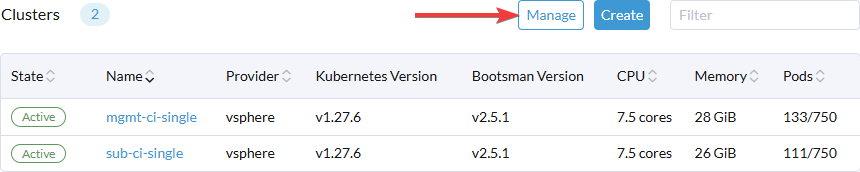

Войдите в Web-интерфейс Боцмана и на главной странице выберите «Manage».

Manage Clusters

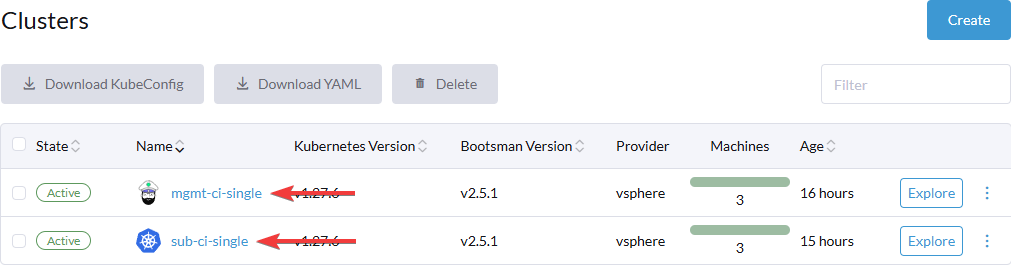

Выберите интересующий кластер и нажмите на его имя. Управление узлами для управляющего и подчинённого кластера идентично.

Choose Clusters

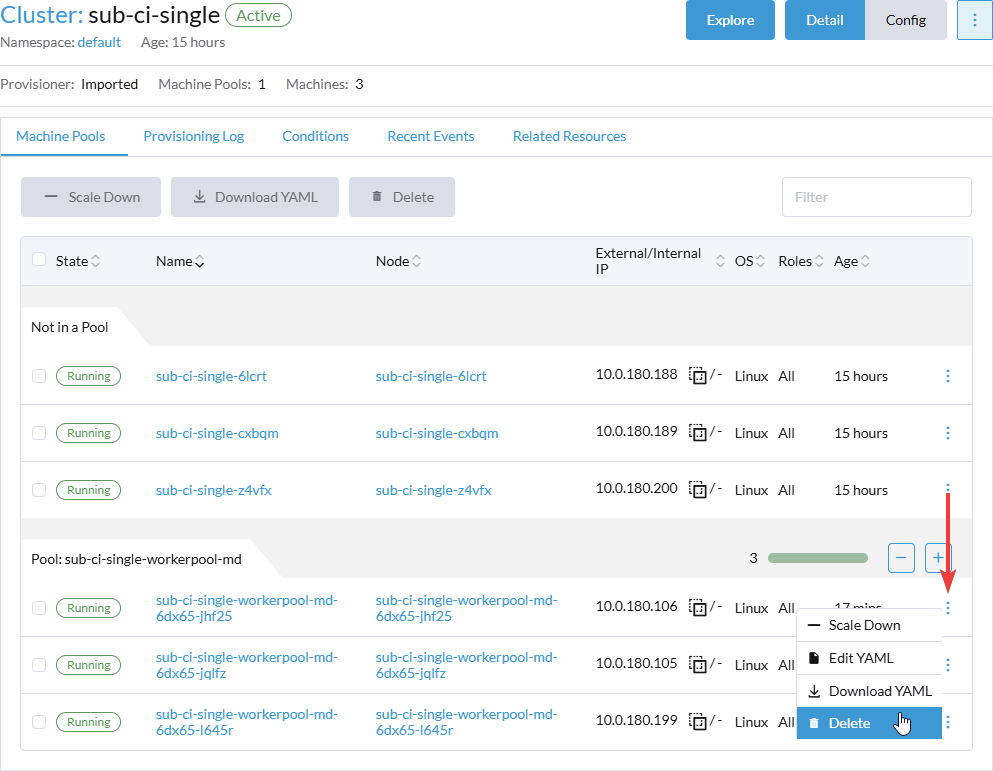

Для удаления узла и получения нового используйте опцию «Delete» в панели управления узлом. ​

Recreate Node

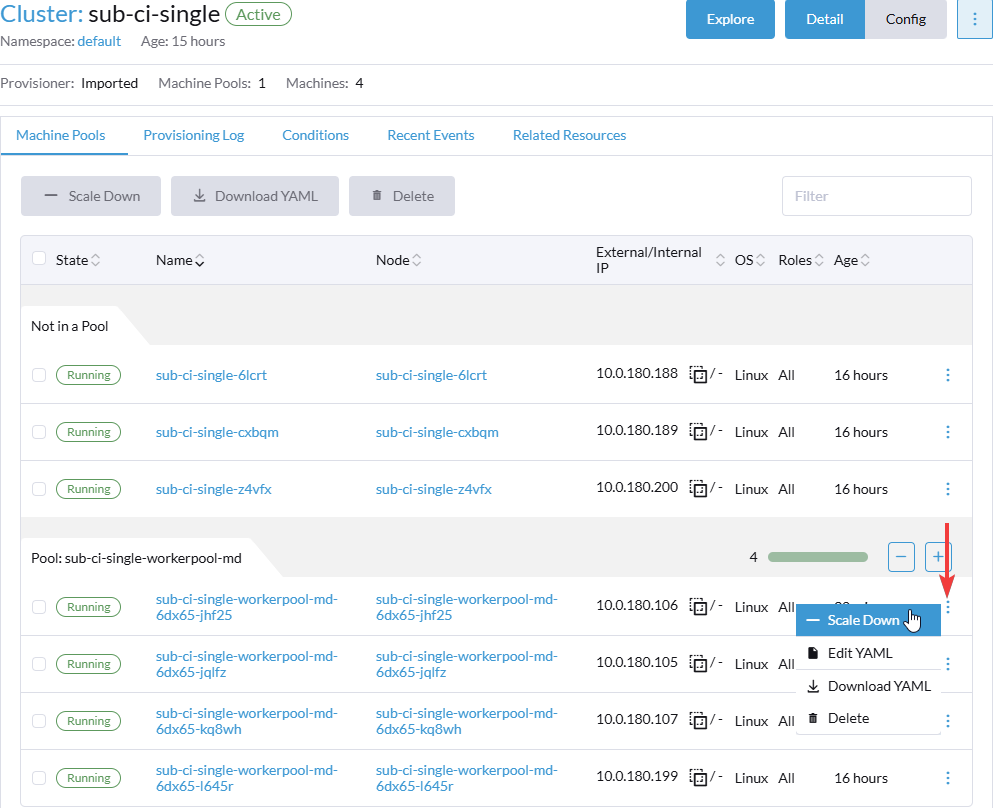

Для удаления узла с уменьшением общего числа узлов. ​

Delete Node

Удаление с помощью изменения YAML-манифестов ​

Пример работы с объектами Kubernetes будет производиться с помощью kubectl, но вы можете использовать и другие способы.

Получите список всех узлов и найдите интересующий вас узел:

bash
kubectl get machine.cluster.x-k8s.io

Интересующий узел далее будет указан как <mark>NODE_NAME</mark>.

Для удаления и создания нового узла взамен ​

bash
kubectl delete machine.cluster.x-k8s.io {++NODE_NAME++}

Для удаления с уменьшением общего числа узлов. ​

Проставьте аннотацию для удаления. Этот шаг ещё не запустит удаление.

bash
kubectl annotate machine.cluster.x-k8s.io {++NODE_NAME++} cluster.x-k8s.io/delete-machine="true"

Уменьшите число реплик в WorkerPool, к которому принадлежит <mark>NODE_NAME</mark>:

bash
kubectl patch workerpool.provisioning.bootsman.tech  --type=merge -p="{\"spec\": {\"replicas\": {++NEW_REPLICA_COUNT++} }}" \
$(kubectl get machinedeployment.cluster.x-k8s.io -o jsonpath='{.metadata.labels.provisioning\.bootsman\.tech/workerpool}' \
$(kubectl get machine.cluster.x-k8s.io {++NODE_NAME++} -o jsonpath='{.metadata.labels.cluster\.x-k8s\.io/deployment-name}'))

Где:

  • <mark>NEW_REPLICA_COUNT</mark> — уменьшенное на 1 число реплик.

Примечания и ограничения ​

Внимание!

Планировщик выбирает любой свободный ByoHost, поэтому метки, заданные агенту флагом --label, должны совпадать с селектором целевого WorkerPool. При несовпадении хост будет отфильтрован и воркер не добавится.

  • Свободный хост должен пройти проверки host-agent. Хост, не прошедший проверки, не будет выбран планировщиком.
  • Убедитесь, что на новой машине достаточно ресурсов под профиль воркера (CPU, RAM, диск).
  • Если машина не в том же broadcast-домене, что и управляющий кластер, задайте при запуске агента --registration-server и --target-cluster.
  • Для замены вышедшей из строя машины сначала очистите вышедший из строя узел (см. Очистка ноды от компонентов k8s), затем добавьте новый воркер по описанному сценарию.
  • Для очистки кластера от зарегистрированного агента см. Очистка кластера от зарегистрированного агента.
