Меню Кластера (Cluster)

"Меню Кластер" представляет собой сводку основной информации о конкретном кластере, его участниках, проектах, нодах, его ресурсах и о происходящих в нем последних событиях.

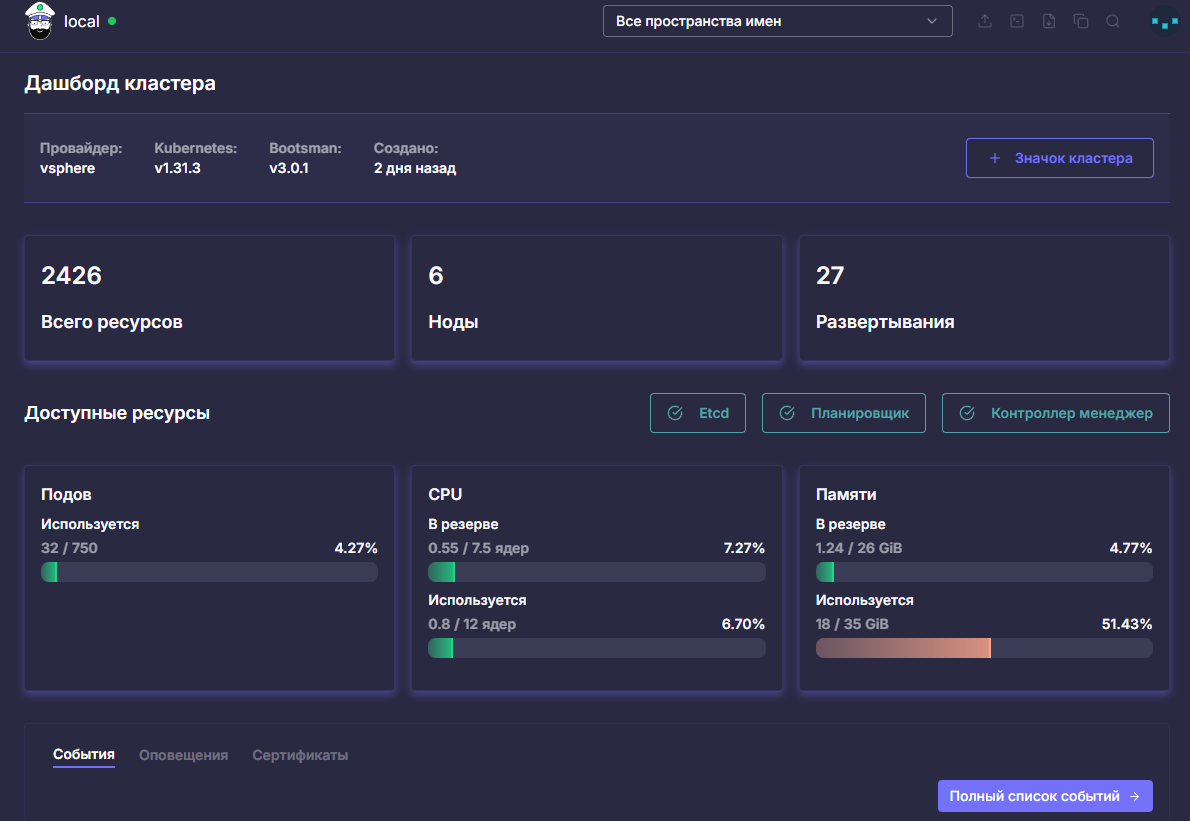

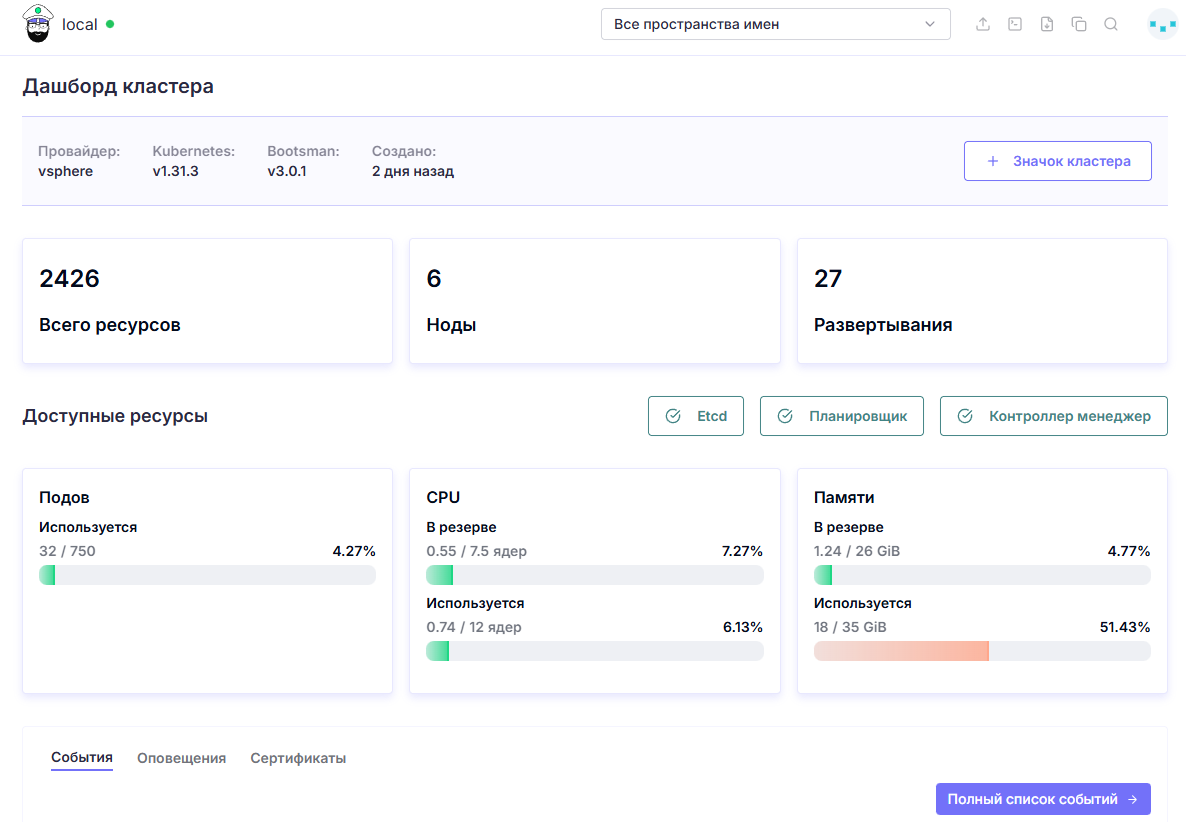

Раздел Дашборд Кластера (Cluster dashboard)

Раздел «Дашборд кластера» отображает основные технические параметры кластера, текущие нагрузки и развертывания, сводку последних событий в кластере и визуализирует используемые кластером ресурсы.

Сквозной блок вспомогательных функций для всех сущностей кластера:
Сквозной блок вспомогательных функций присутствует в каждом из меню работы с конкретным кластером и закреплен в верхней части рабочей области окна для удобства пользователя.

Поле фильтрации пространств имен (Namespace filter) – позволяет задать пространство имен для фильтрации объектов;
Импортировать YAML (Import YAML) – позволяет импортировать конфигурацию выбранного объекта в YAML формате;
Консоль Kubectl (Kubectl Shell) – позволяет вызвать консоль управления;
Скачать KubeConfig (Download Kubeconfig) – позволяет сохранить KubeConfig на локальный диск;
Скопировать KubeConfig в буфер обмена (Copy KubeConfig to Clipboard) – позволяет сохранить копию KubeConfig (например, для создания схожей конфигурации);
Поиск ресурсов (Resource Search) – позволяет определить расположение ресурса в кластере по любому текстовому вхождению, как среди элементов платформы, так и среди сторонних ресурсов.

Описание информационных блоков:
Провайдер (Provider) – отображает провайдера, на котором работает кластер;
Версия Kubernetes (Kubernetes version) – отображает версию kubernetes, на которой развернут кластер в данный момент;
Версия Bootsman (Bootsman version) – отображает версию Боцмана, на которой работает кластер в данный момент;
Создано (Created) – отображает время существования кластера;
Всего ресурсов (Total resources) – общее количество созданных сущностей Kubernetes в кластере;
Ноды (Nodes) – отображает количество Нод в кластере;
Развертывания (Deployments) – отображает текущее количество развертываний в кластере;
Доступные ресурсы (Capacity) – отображает статусы основных компонентов Kubernetes: Etcd, Планировщика, Контроллер менеджера и количество используемых Подов, CPU, RAM.

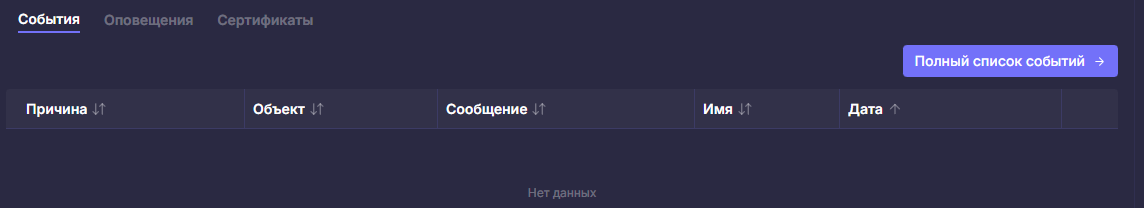

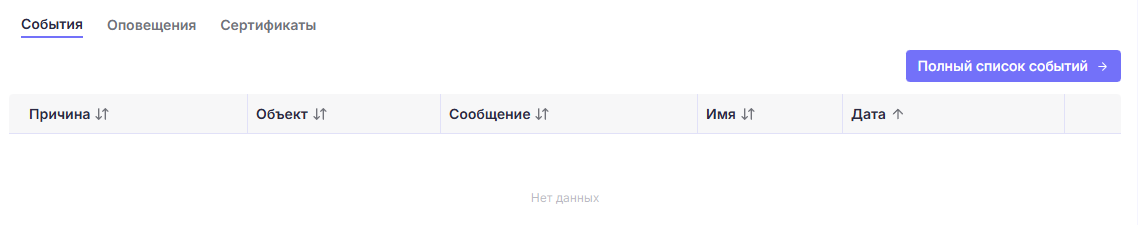

Вкладка События (Events):

Вкладка События отображает список последних событий в кластере, на которых настроены уведомления.

Описание информационных колонок:
Причина (Reason) – отображает причину события;
Объект (Object) – отображает объект, с которым связано событие;
Сообщение (Message) – отображает сообщение о событие;
Имя (Name) – отображает имя события;
Дата (Date) – отображает дату, когда произошло событие.

Кнопки управления:
Полный список событий (Full events list) – переход в раздел «События».

Вкладка Оповещения (Alerts):

Отображает список последних оповещений о важных событиях кластера, сформированный на основе предустановленных параметров платформы.

Описание информационных колонок:
Точность (Severity) – отображает тип значимости оповещения;
Имя (Name) – отображает имя оповещения;
Сообщение (Message) – отображает текст оповещения.

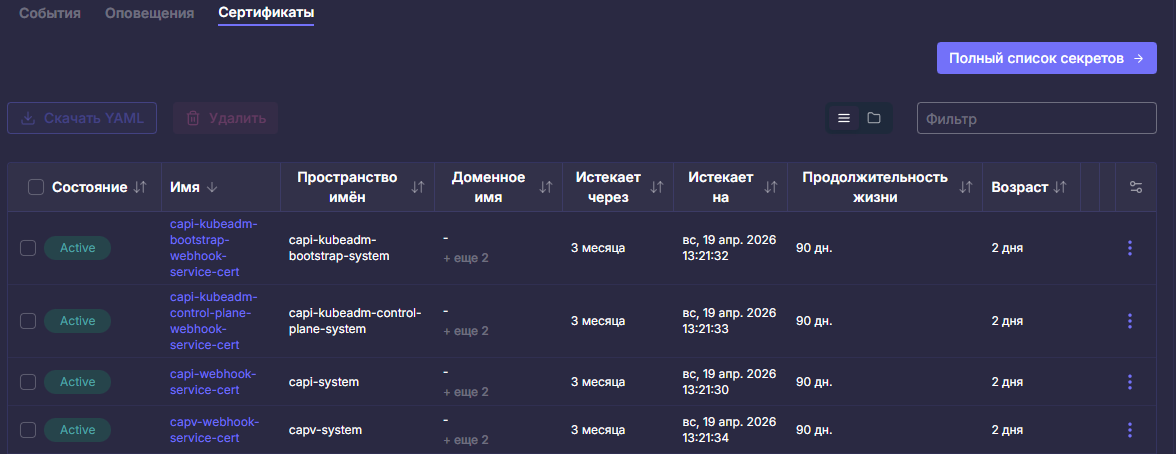

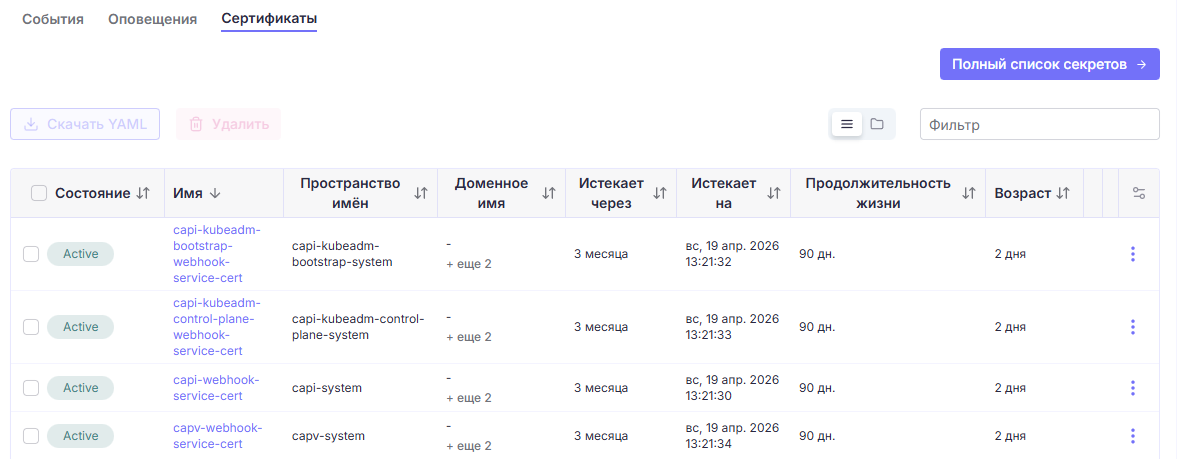

Вкладка Сертификаты (Certificates):

Отображает список всех добавленных сертификатов в кластере через сущности секретов.

Описание информационных колонок:
Состояние (State) – отображает активен или истек сертификат;
Имя (Name) – отображает имя сертификата;
Пространство имен (Namespace) – отображает окружение, где находится секрет с сертификатом;
Доменное имя (Domain Name) – отображает доменное имя, покрываемое сертификатом;
Истекает через (Expires in) – отображает оставшееся время действия сертификата;
Истекает на (Expires on) – отображает дату окончания действия сертификата;
Продолжительность жизни (Lifetime) – отображает срок действия сертификата с момента создания;
Возраст (Age) – отображает время существование сертификата в кластере.

Кнопки управления:
Полный список секретов (Full secrets list) – перенаправляет в раздел «Секреты».

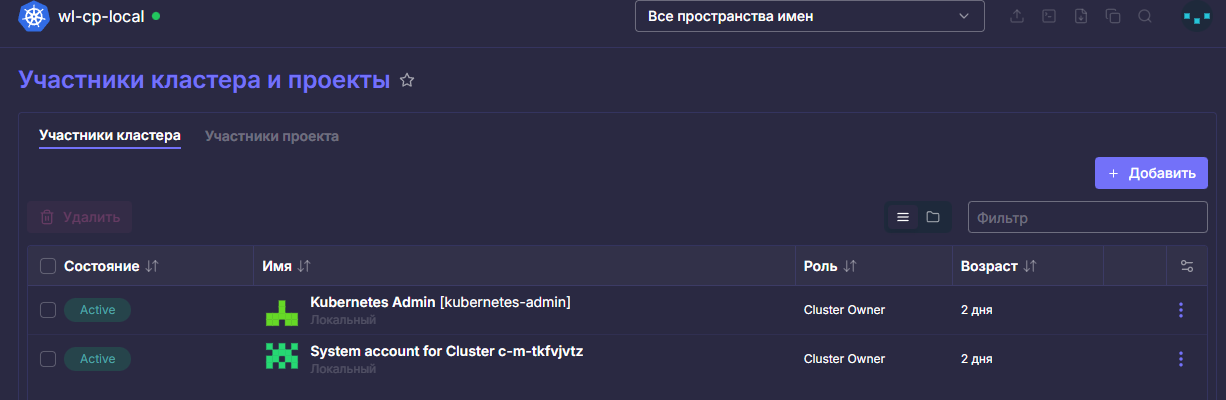

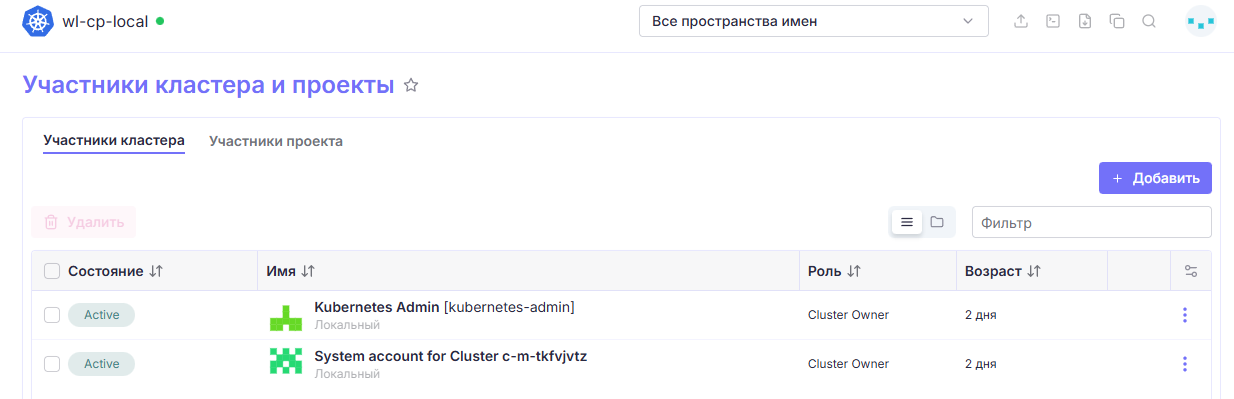

Раздел Участники кластера и проекты (Cluster and Project Members)

Раздел "Участники кластера и проекты" отображает список участников кластера и список участников проектов, которые созданы в кластере, позволяет добавлять уже созданных пользователей к кластеру или к отдельным проектам в кластере.

Участники кластера (Cluster membership)

Отображает всех пользователей в кластере без привязки к проектам.

Описание информационных колонок:
Состояние (State) – отображает текущее состояние пользователя в кластере;
Имя (Name) – отображает имя пользователя в кластере;
Роль (Role) – отображает роль пользователя в кластере;
Возраст (Age) – отображает время существования пользователя в кластере;

Основные функции управления:
Добавить (Add) – позволяет добавить нового участника к кластеру, указав его роль.

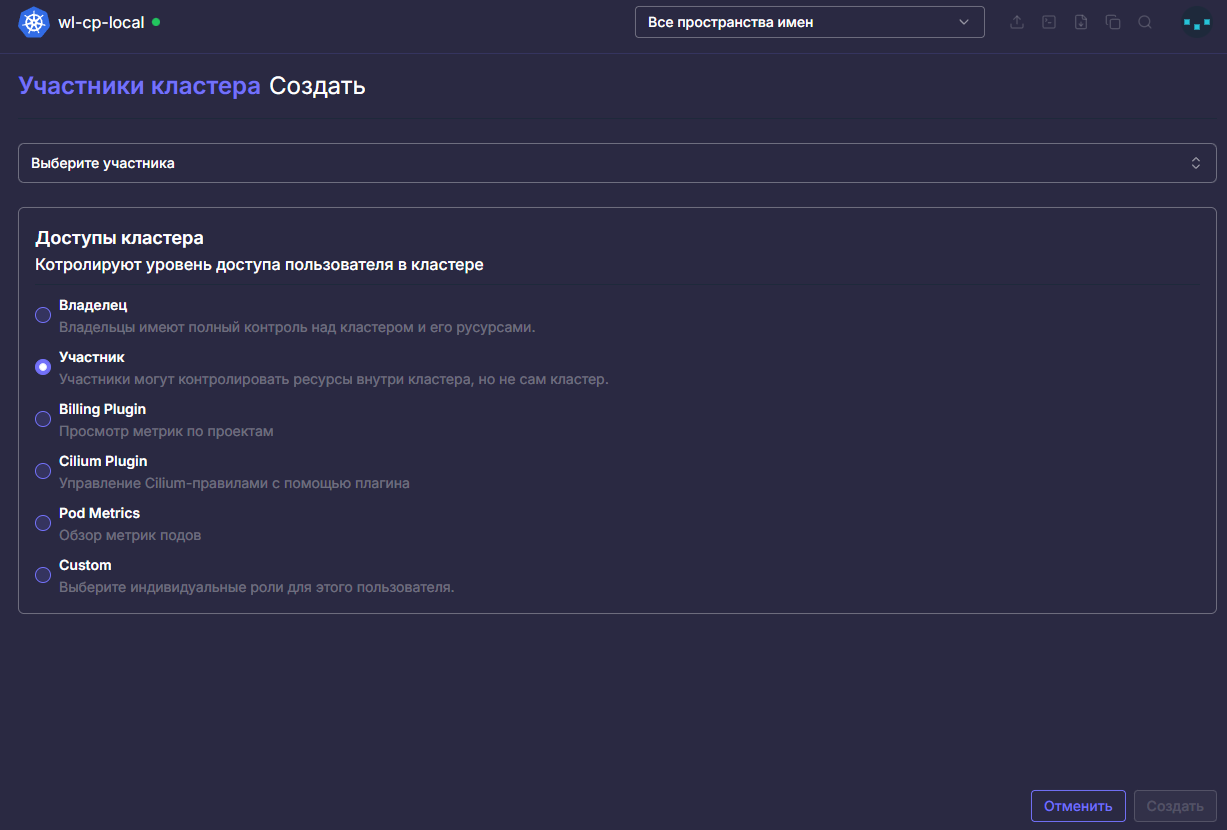

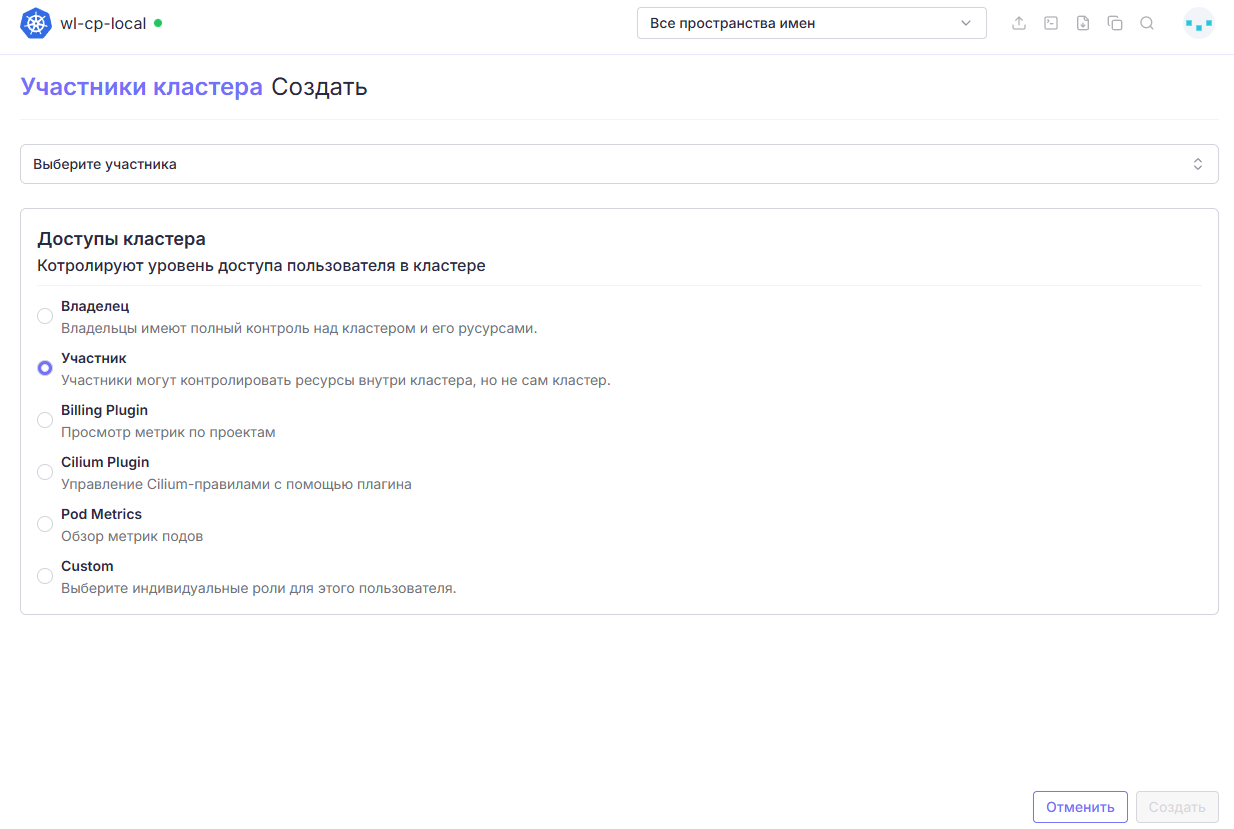

Окно добавления участника кластера:

Параметры:
Участник (Member) – позволяет указать пользователя из списка созданных;
Доступы (Cluster Permissions) – позволяет назначить уровень доступа (роль) для выбранного пользователя в существующем кластере.

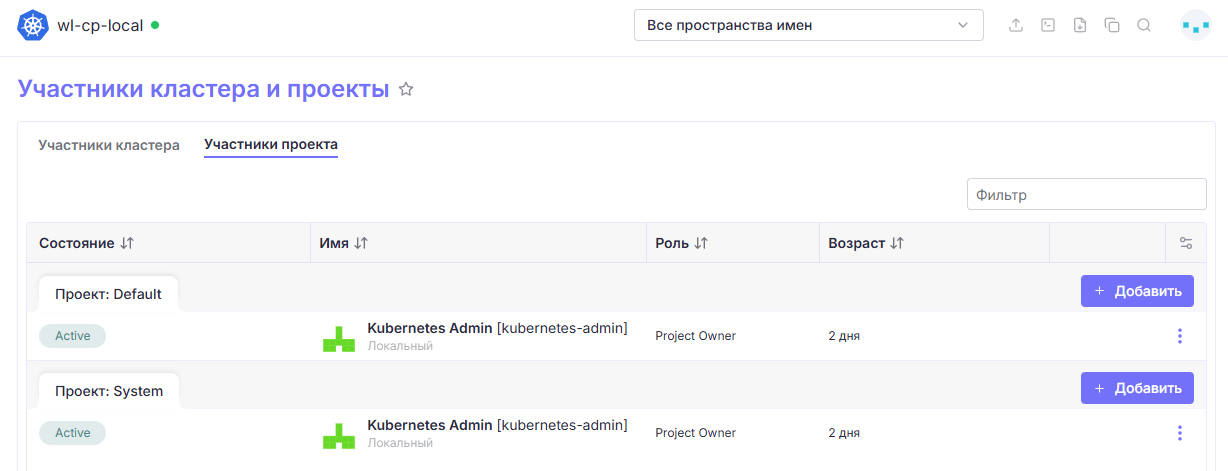

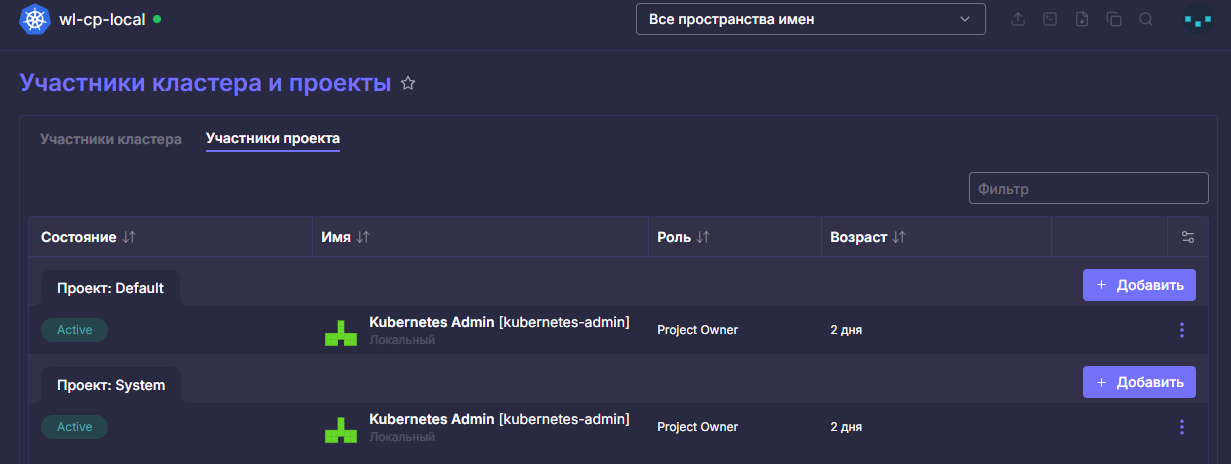

Участники проекта (Project membership)

Отображает всех пользователей в кластере с привязкой к проектам.

Описание информационных колонок:
Состояние (State) – отображает текущее состояние пользователя в проекте;
Имя (Name) – отображает имя пользователя в проекте;
Роль (Role) – отображает роль пользователя в проекте;
Возраст (Age) – отображает время существования пользователя в проекте.

Основные функции управления:
Добавить (Add) – позволяет добавить нового участника к выбранному проекту, указав роль.

Функции управления выпадающего меню:
Удалить (Delete) – позволяет удалить выбранный проект.

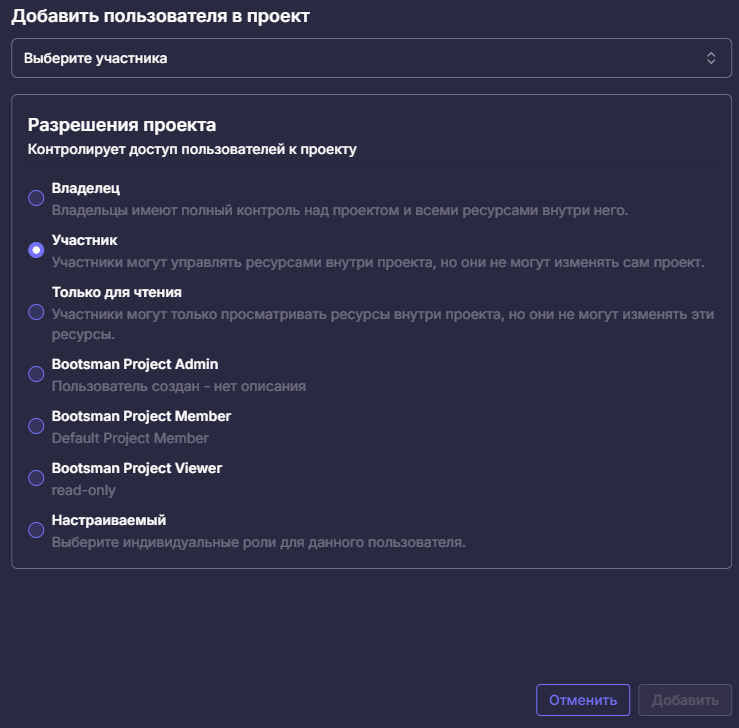

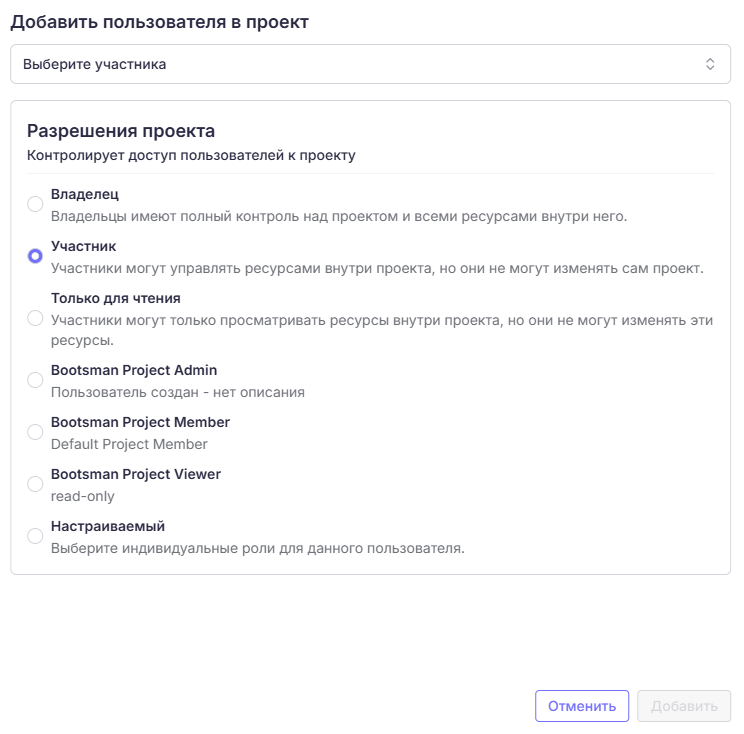

Окно добавления пользователя к выбранному проекту:

Параметры:
Участник (Member) – позволяет указать пользователя из списка созданных;
Доступы (Project Permissions) – позволяет назначить уровень доступа (роль) для выбранного пользователя.

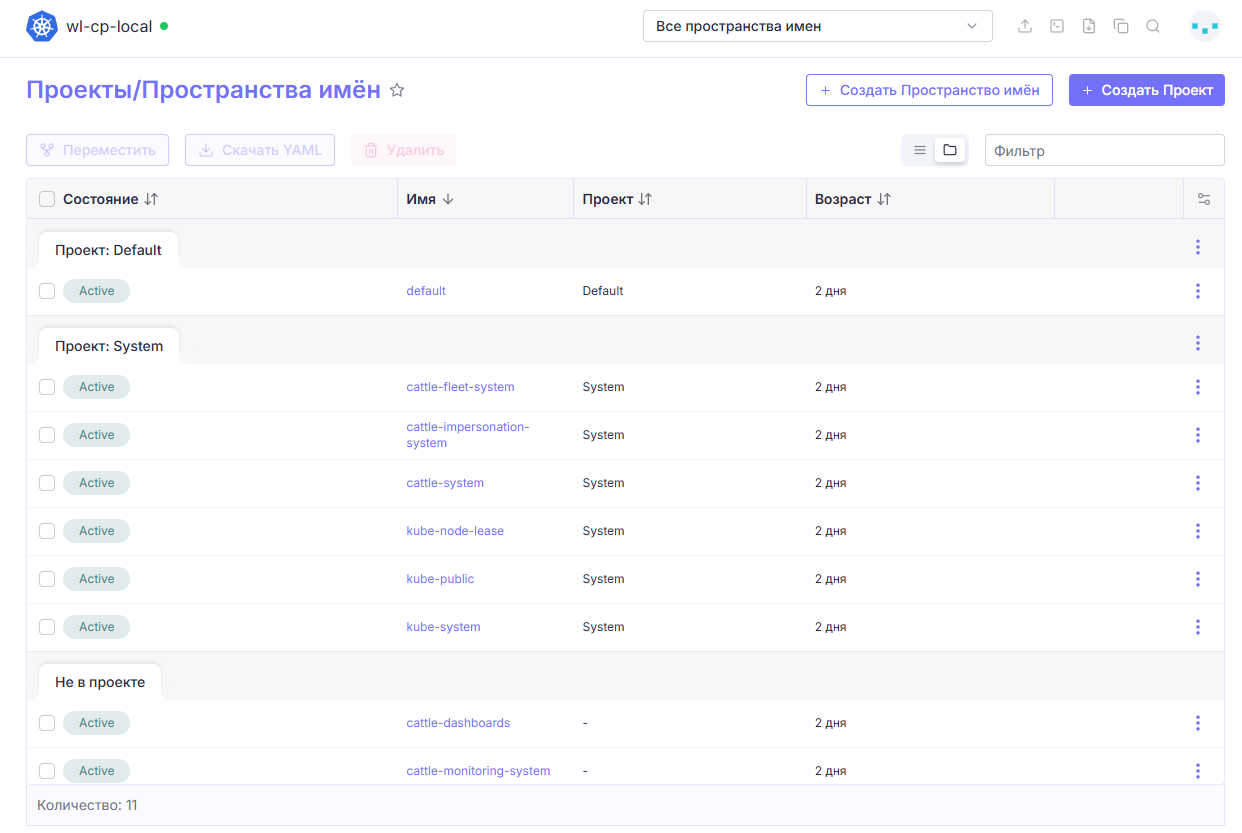

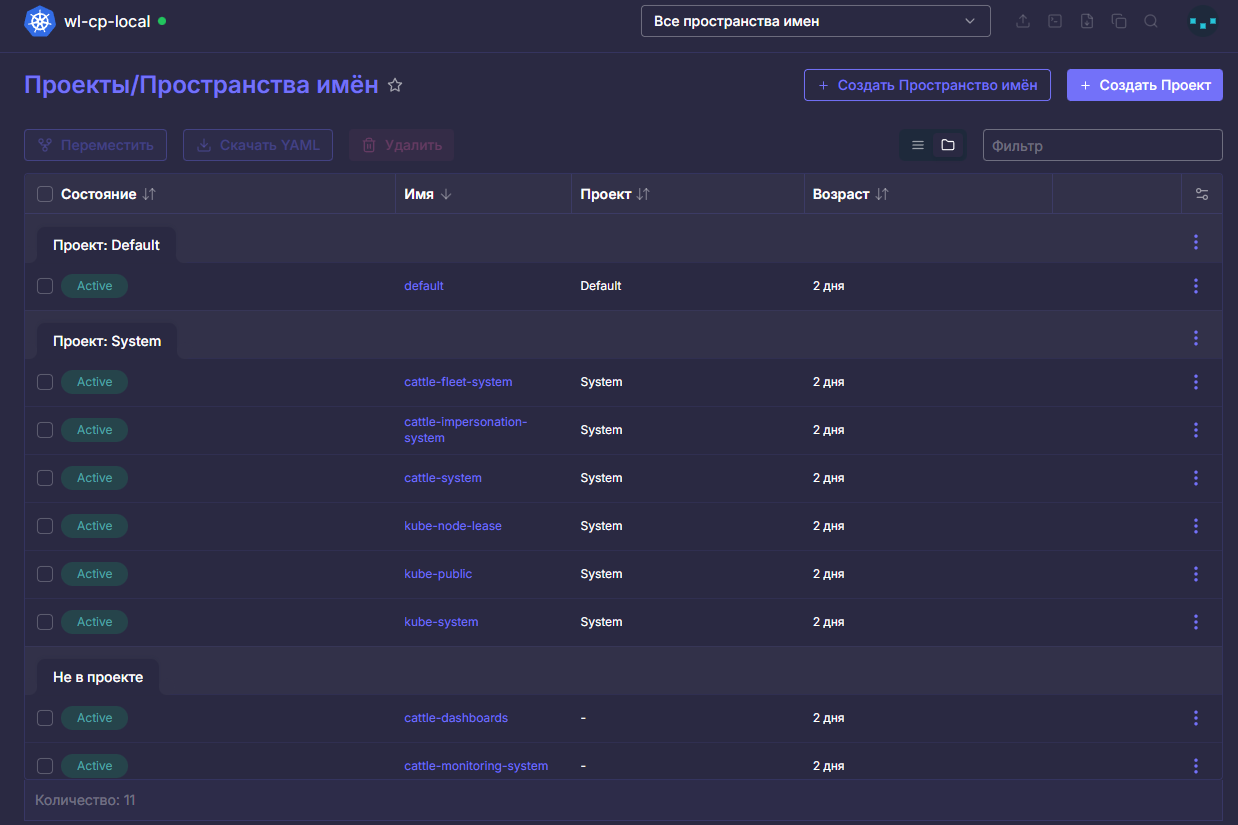

Раздел Проекты и пространства имен (Projects/Namespaces)

Раздел "Проекты и пространства имен" отображает список всех проектов в кластере и принадлежащих им пространств имен, позволяет переместить созданные пространства имен в другие проекты, а также, создавать новые проекты и пространства имен.

Описание информационных колонок:
Состояние (State) – отображает текущее состояние пространства имен в кластере;
Имя (Name) – отображает имя пространства имен;
Проект (Project) – отображает к какому проекту принадлежит пространство имен;
Возраст (Age) – отображает время существования пространства имен в кластере.

Основные функции управления:
Переместить (Move) – переместить выбранное пространство имен в другой проект;
Скачать YAML (Download YAML) – скачать YAML конфигурацию на локальный диск;
Удалить (Delete) – удалить выбранное пространство имен;
Создать пространство имен (Create namespace) – создать новое пространство имен;
Создать проект (Create project) – создать новый проект.

Заметка

Удалить проект можно только через меню вспомогательных функций, нажав Троеточие напротив выбранного проекта.

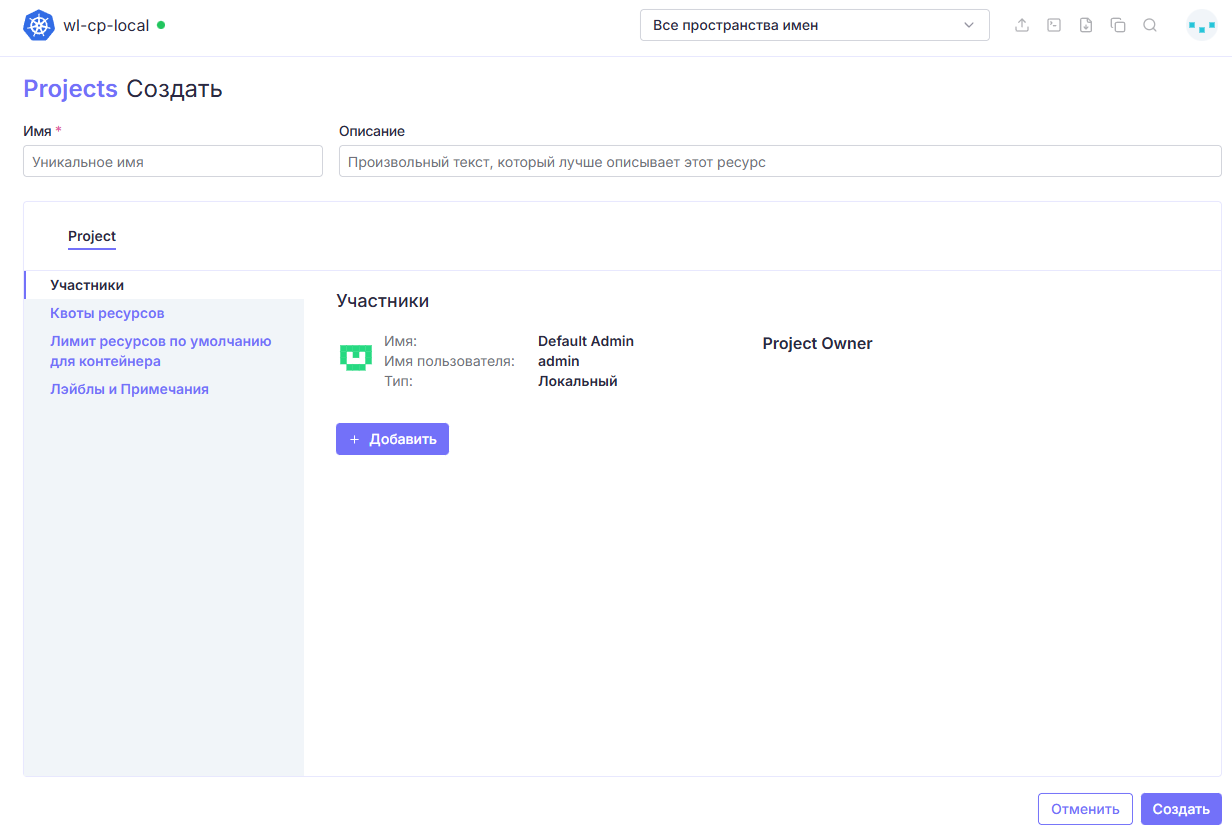

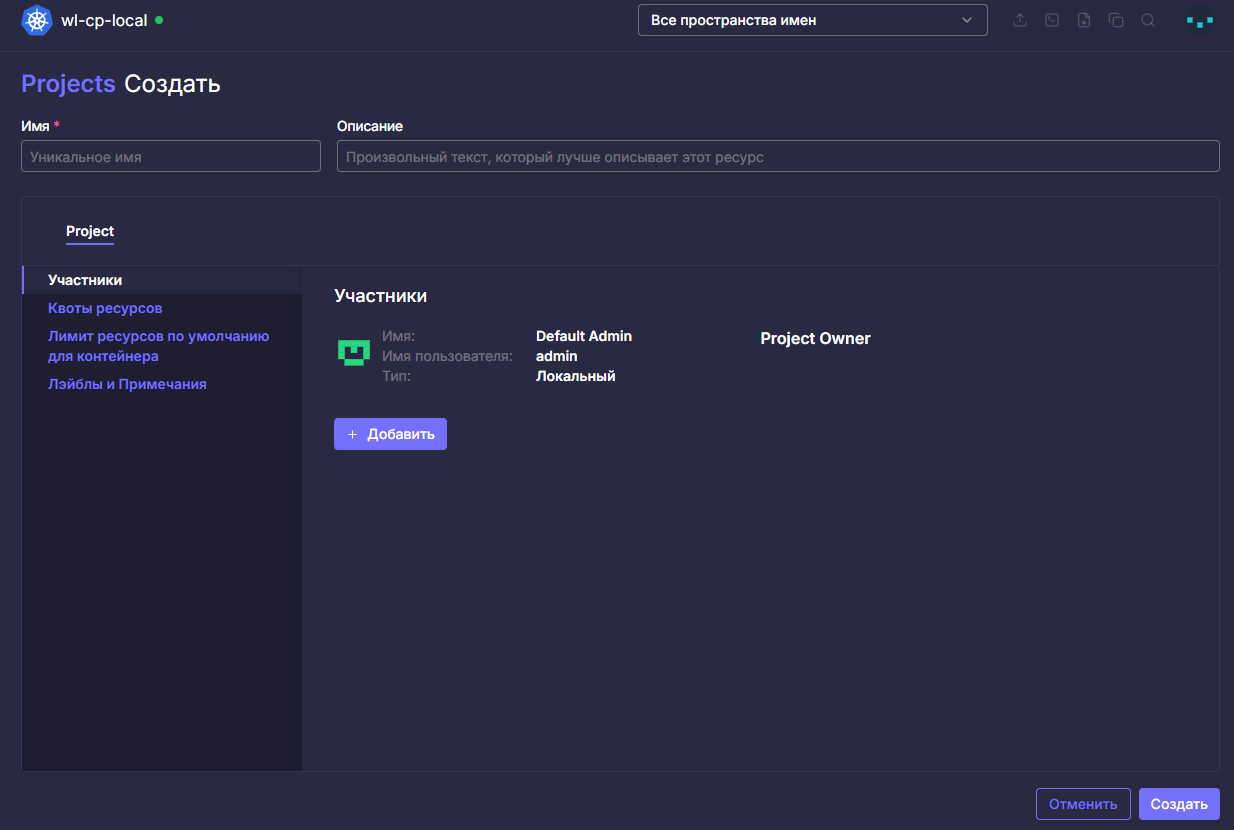

Окно создания нового Проекта:

Описание основных параметров нового проекта:
Имя (Name) – определяет имя нового проекта;
Описание (Description) – позволяет добавить произвольное описание;
Участники (Members) – позволяет определить участников проекта при его создании;
Квоты ресурсов (Resource Quotas) – позволяет установить ограничения ресурсов на весь проект;
Лимит ресурсов по умолчанию для контейнера (Container Default Resource Limit) – позволяет установить ограничения ресурсов отдельно на контейнеры, создаваемые в рамках проекта;
Лейблы (Labels) – позволяет присвоить лейбл создаваемому объекту для дальнейшей фильтрации в платформе;
Примечание (Annotations) – позволяет присвоить аннотацию создаваемому объекту для дальнейшей фильтрации сторонними информационными системами.

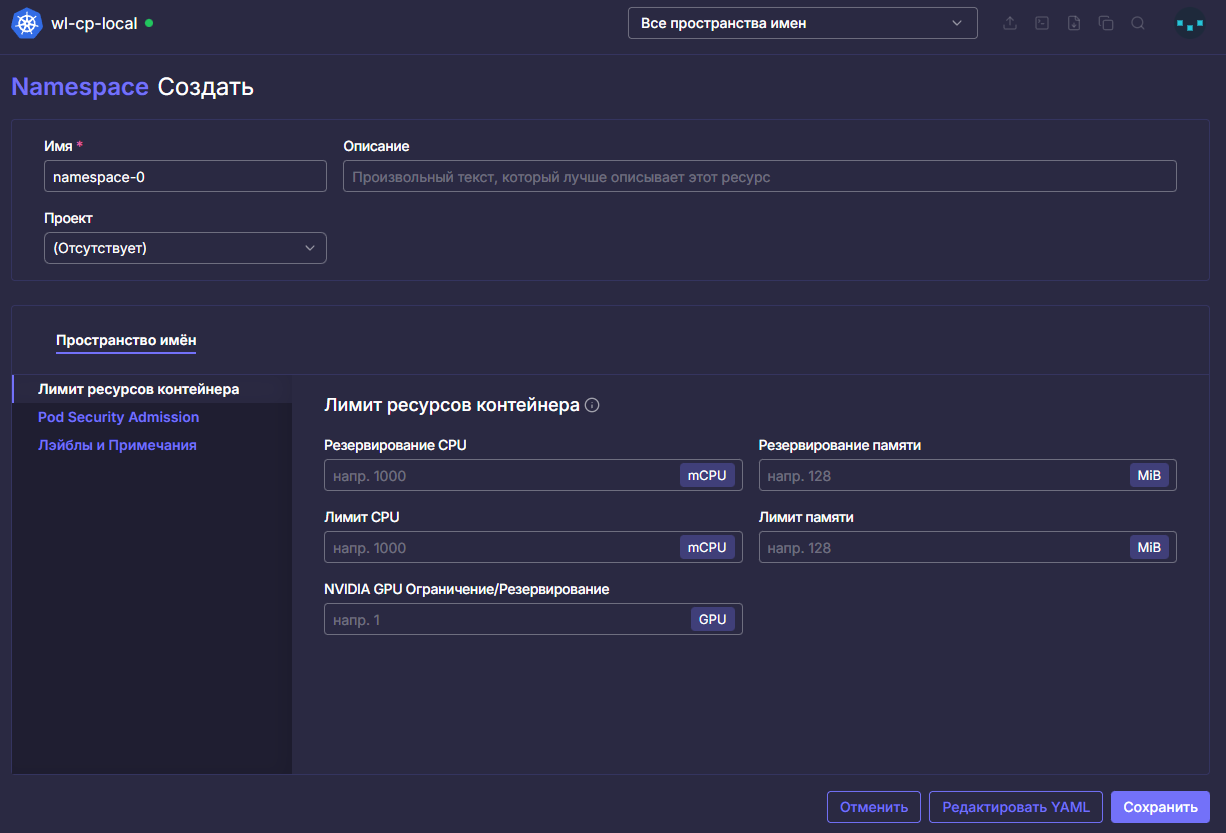

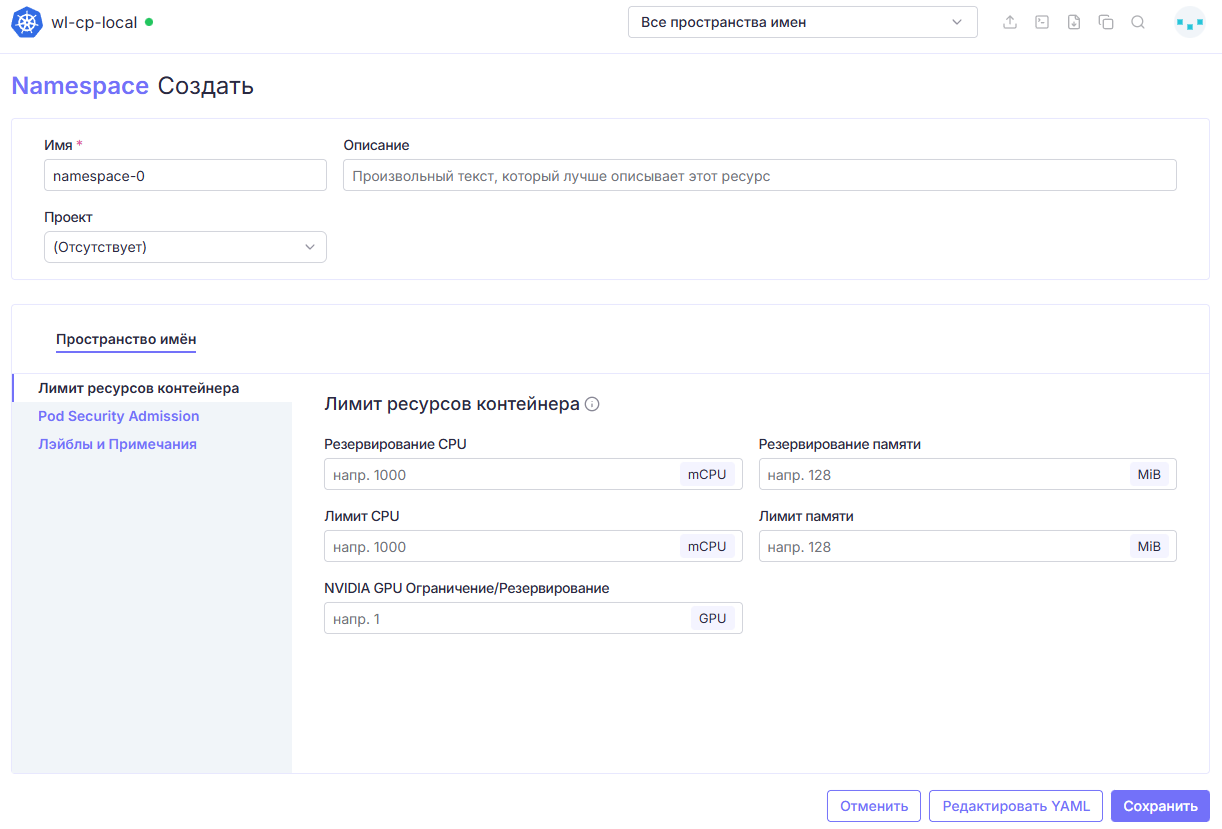

Окно создания нового Пространства имен:

Описание основных параметров нового проекта:
Имя (Name) – определяет имя нового пространства имен;
Описание (Description) – позволяет добавить произвольное описание;
Проект (Project) – позволяет привязать пространство имен к определенному проекту при создании;
Лимит ресурсов контейнера (Container Resource Limit) – позволяет установить ограничения ресурсов на контейнеры;
Допуск безопасности подов (Pod Security Admission) – позволяет назначить предустановленные параметры доступов и разрешений для всех создаваемых Подов внутри этого пространства имен к системе. Например, ограничить возможности по взаимодействию подов с другими элементами системы, параметры логирования или настроить дополнительные предупреждения;
Лейблы (Labels) – позволяет присвоить лейбл создаваемому объекту для дальнейшей фильтрации в платформе;
Примечание (Annotations) – позволяет присвоить аннотацию создаваемому объекту для дальнейшей фильтрации сторонними информационными системами.

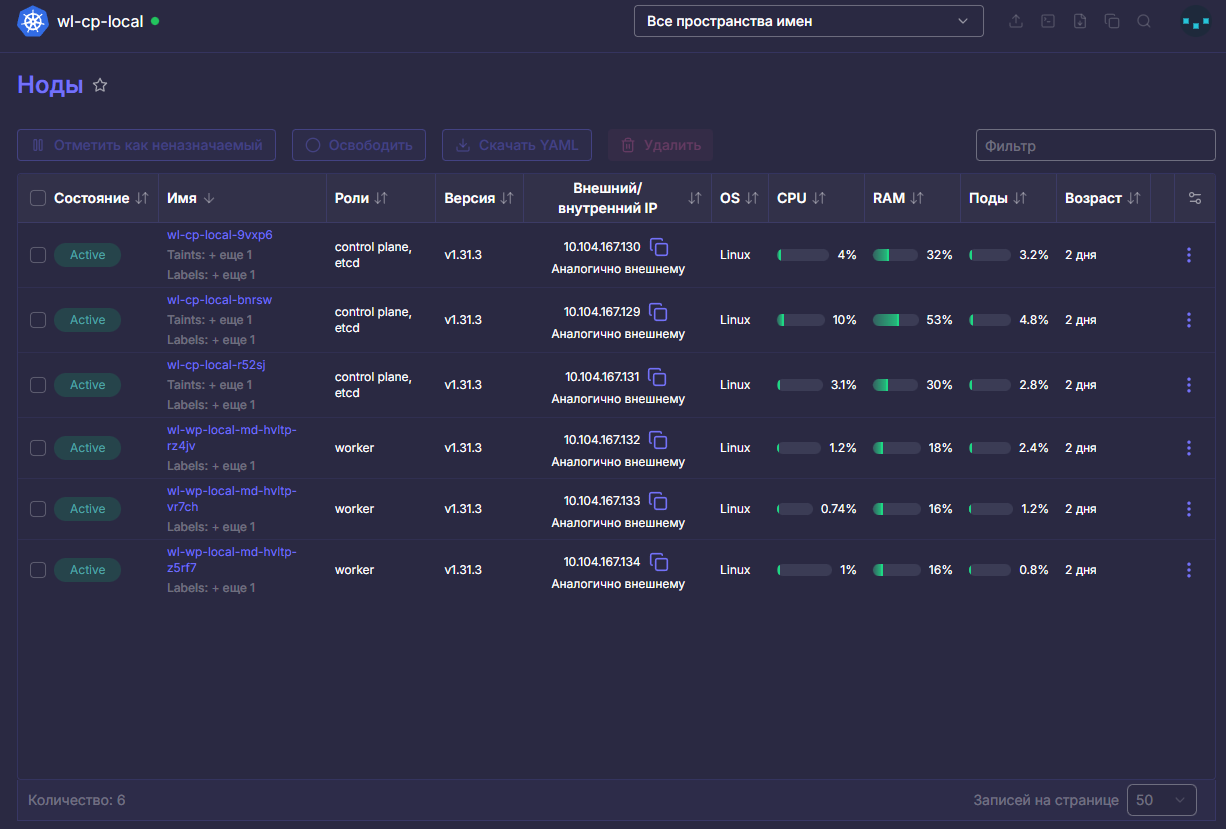

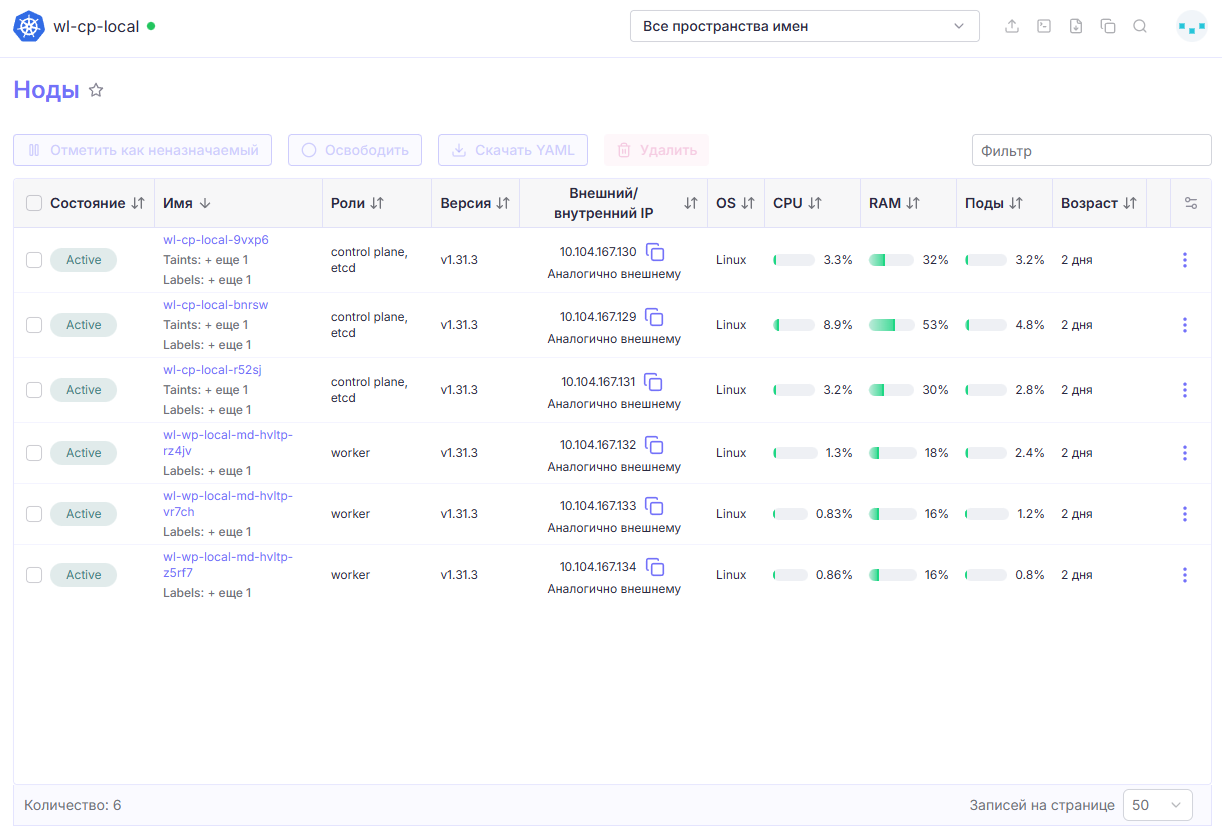

Раздел Ноды (Nodes)

Раздел "Ноды" отображает список всех Нод в кластере, отображает их роль и загрузку, позволяет временно приостановить работу отдельной Ноды или полностью остановить и вывести Ноды из кластера.

Описание информационных колонок:
Состояние (State) – отображает текущее состояние ноды в кластере;
Имя (Name) – отображает имя ноды;
Роли (Roles) – отображает роль ноды;
Версия (Version) – отображает версию Kubernetes ноды;
Внешний/Внутренний IP (External/ Internal IP) – отображает IP адреса ноды;
ОС (OS) – отображает операционную систему, на которой развернута нода; ЦПУ (CPU) – отображает загруженность ноды по ресурсам CPU;
ОЗУ (RAM) – отображает загруженность ноды по ресурсам RAM;
Поды (Pods) – отображает загруженность ноды по ресурсам Под;
Возраст (Age) – отображает время существования в кластере.

Основные функции управления:
Отметить, как неназначаемый (Cordon) – предотвращает размещение новых подов на данной ноде, уже созданные поды продолжат работу в штатном режиме;
Освободить (Drain) – удалить текущие работающие поды с выбранной ноды и перенести их на другие ноды, подготовить ноду к обслуживанию;
Скачать YAML (Download YAML) – скачать YAML конфигурацию на локальный диск;
Редактировать конфигурацию (Edit config) – позволяет изменить настройки выбранной ноды в отношении размещения в ней подов и редактировать лейблы и примечания;
Удалить (Delete) – удалить выбранную ноду из кластера.

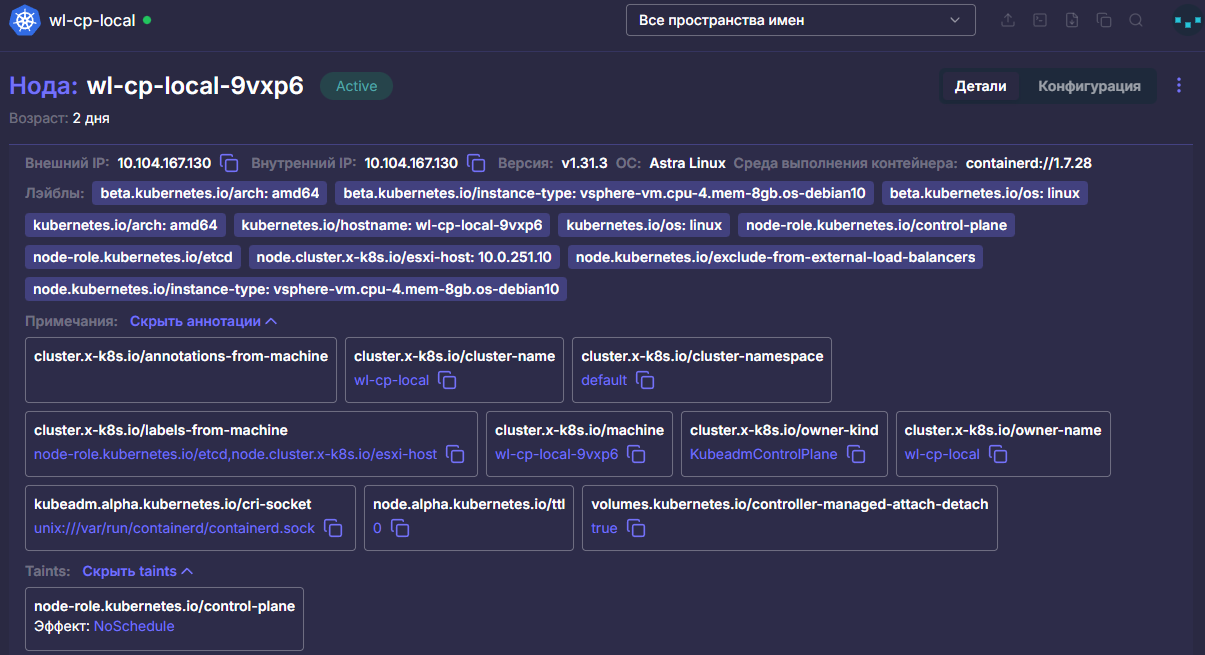

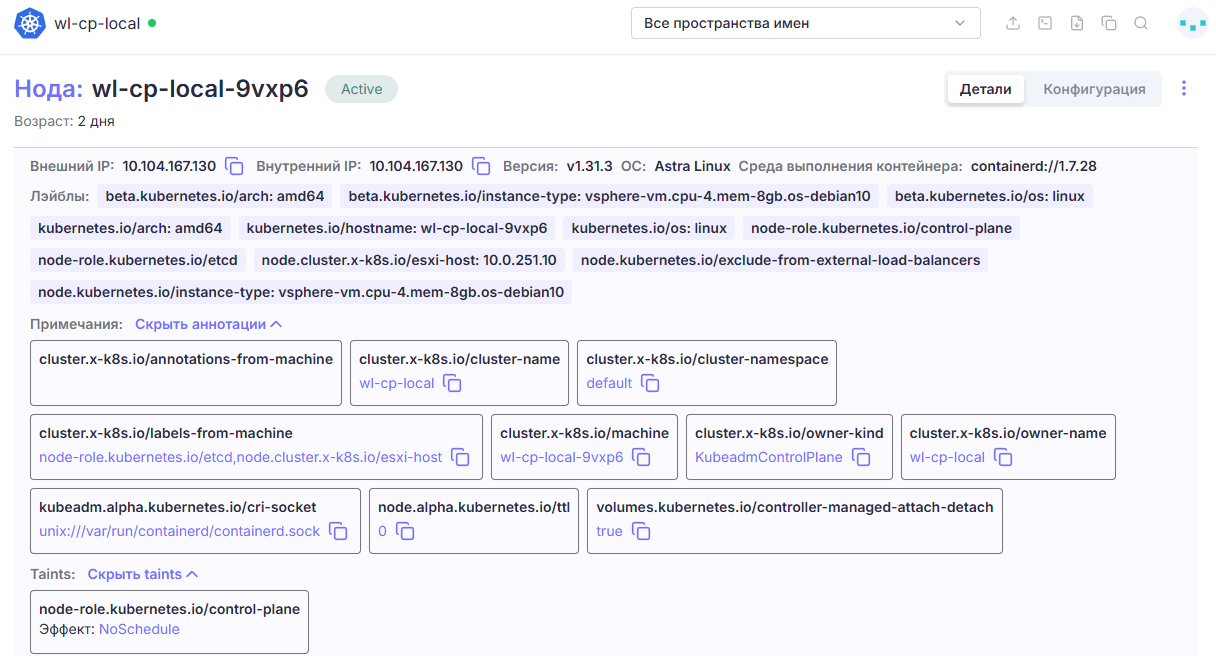

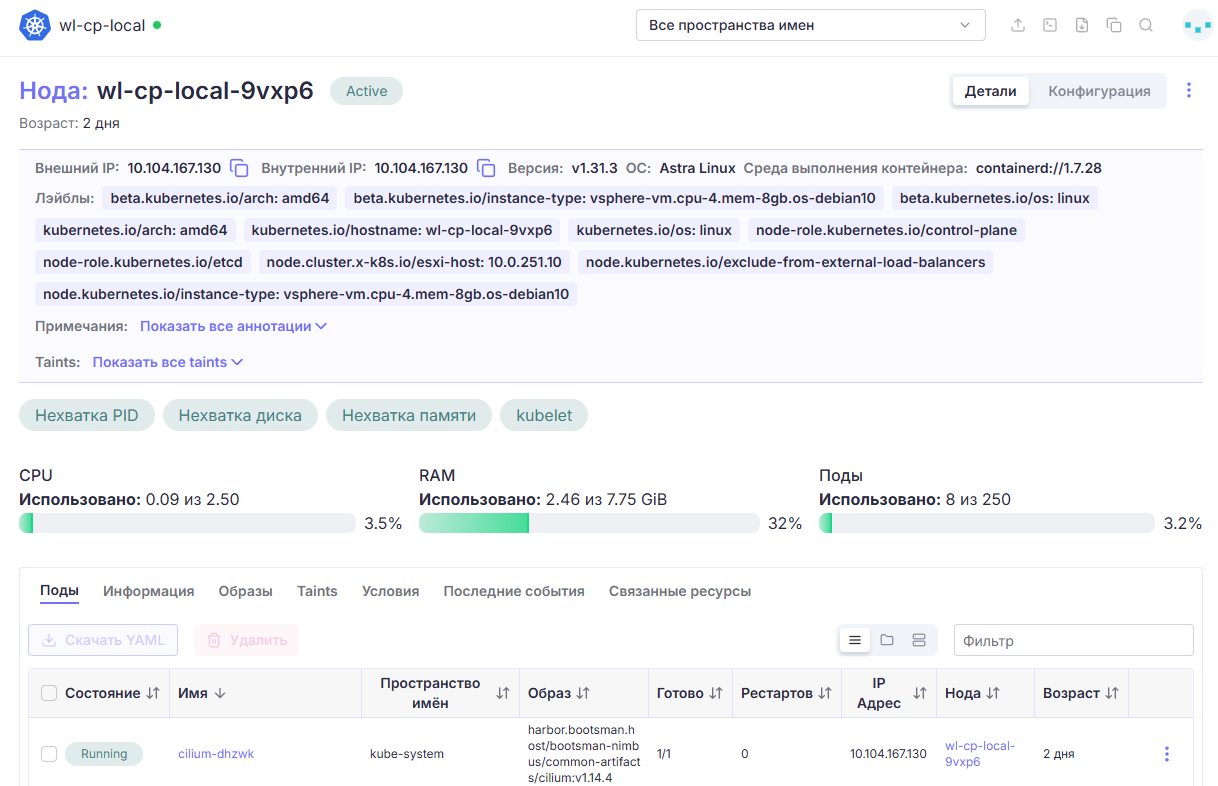

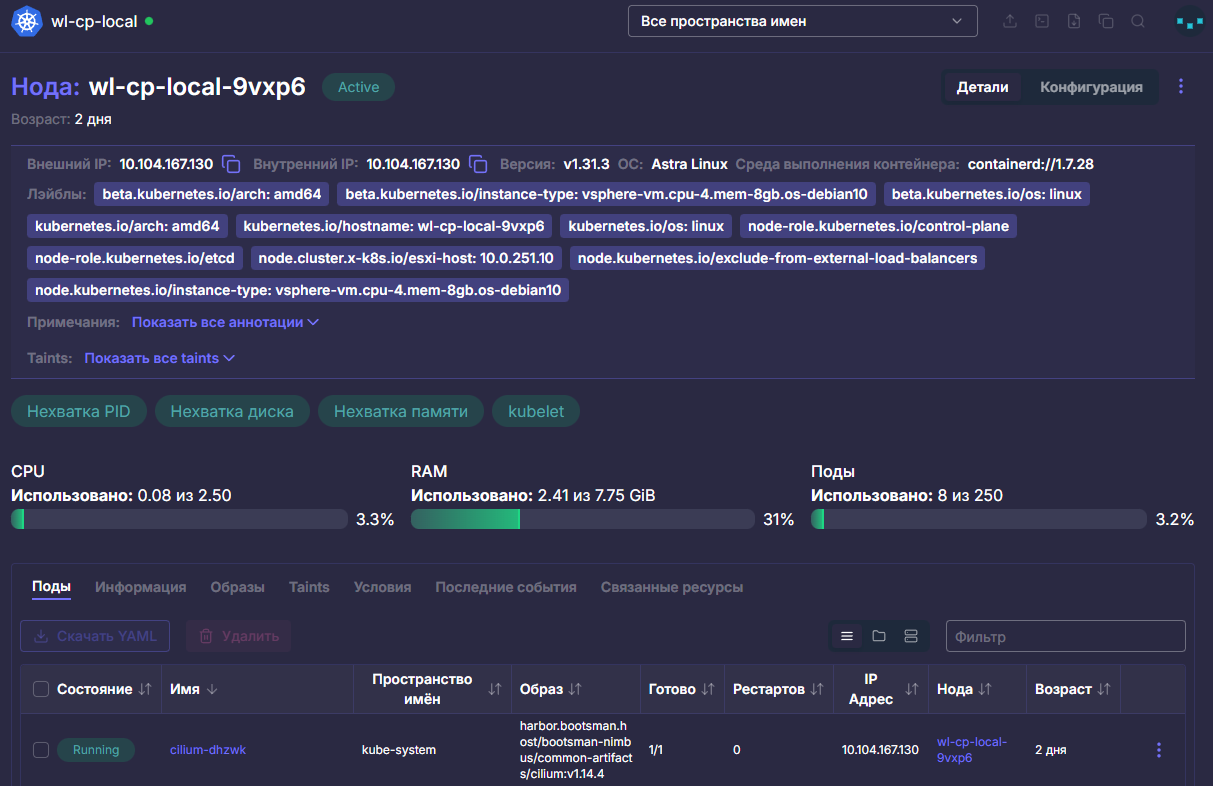

Окно детализации выбранной Ноды:

Окно детализации Ноды отображает информацию о параметрах работы Ноды, утилизируемых и выделенных ей ресурсах, развернутых на ней подов и выполняемых нагрузках.

Описание информационных блоков:

Блок общей информации:

Внешний IP (External IP) - отображает внешний IP адрес ноды;
Внутренний IP (Internal IP) - отображает внутренний IP адрес ноды;
Версия (Version) - отображает версию Kubernetes ноды;
ОС (OS) - отображает версию операционной системы ноды;
Среда выполнения контейнера (Container Runtime) - отображает среду выполнения контейнера;
Лейблы (Labels) - отображает все присвоенные ноде лейблы;
Аннотации (Annotations) - отображает все присвоенные ноде аннотации;
Тейнты (Taints) - отображает присвоенные ноде Taints.

Блок индикаторов работспособности:

Нехватка PID (PID pressure) - индикация сигнализирует в случае нехватки ресурсов типа Process ID;
Нехватка диска (Disk pressure) - индикация сигнализирует в случае нехватки ресурсов типа Storage;
Нехватка памяти (Memory pressure) - индикация сигнализирует в случае нехватки ресурсов типа RAM;
kubelet (kubelet) - индикация сигнализирует в случае ошибок kubelet.

Блок ресурсов:

ЦПУ (CPU) - отражает фактическое/предельное потребление ресурсов типа CPU;
ОЗУ (RAM) - отражает фактическое/предельное потребление ресурсов типа RAM;
Под (Pods) - отражает фактическое/предельное потребление ресурсов типа Под.

Блок дашбордов:

Поды (Pods) - вкладка отображает список запущенных на Ноде Подов;
Метрики (Metrics) - вкладка отображает запущенные на Ноде метрики;
Информация (Info) - вкладка отображает более подробную информацию о Ноде в рамках среды выполнения контейнеров и версии kubernetes;
Образы (Images) - вкладка отображает список образов, используемых в Ноде;
Тейнты (Taints) - вкладка отображает присвоенные ноде Taints;
Условия (Conditions) - вкладка отображает применяемые на ноде ограничения;
Последние события (Recent Events) - вкладка отображает последние события ноды;
Связанные ресурсы (Related Resources) - вкладка отображает связанные с нодой ресурсы.

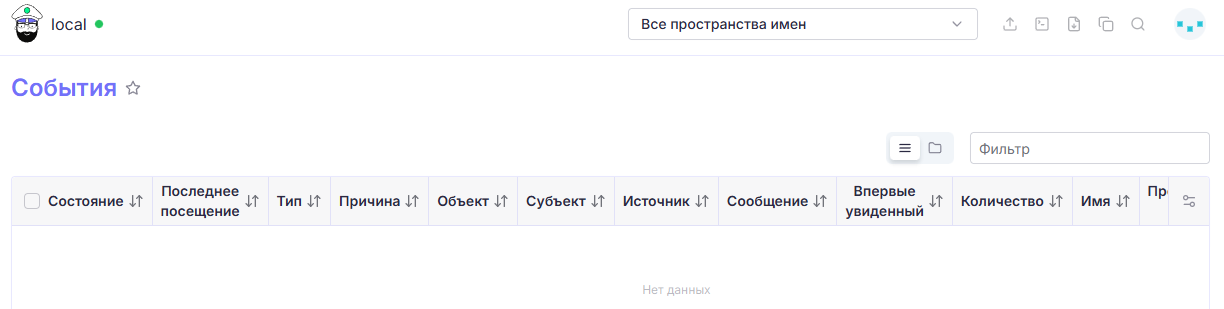

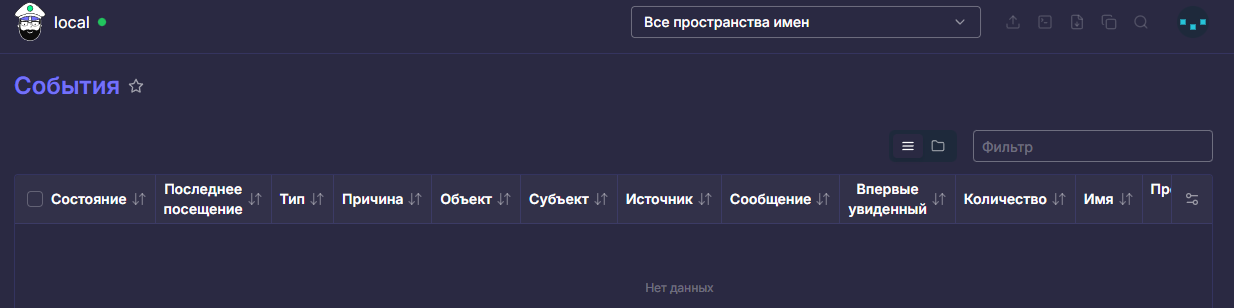

Раздел События (Events)

Раздел "События" отображает список всех произошедших событий в кластере, которые были установлены в рамках настройки уведомлений, как важные и значимые.

Описание информационных колонок:
Состояние (State) – отображает состояние события в данный момент времени;
Последнее посещение (Last seen)– отображает время, когда событие было зафиксировано в последний раз;
Тип (Type) – отображает тип события;
Причина (Reason) – отображает причину события;
Объект (Object) – отображает объект, с которым связано событие;
Субъект (Subobject) – отображает субъект, с которым связано событие;
Источник (Source) – отображает ресурс, который спровоцировал событие;
Сообщение (Message) – отображает сообщение о событие;
Впервые увиденные (First seen) – отображает время, когда событие было зафиксировано впервые;
Количество (Count) – отображает количество повторов события;
Имя (Name) – отображает имя события;
Пространство имен (Namespace) – отображает пространство имен, где произошло событие.

Основные функции управления:
Просмотр YAML (Viem YAML) – просмотреть YAML конфигурацию;
Скачать YAML (Download YAML) – скачать YAML конфигурацию на локальный диск;
Удалить (Delete) – удалить выбранную запись.
