Установка подчиненного кластера

Требования к запуску нового подчинённого кластера

Заметка

Для работы кластера Bootsman c внешним ETCD потребуется дополнительная подготовка. Подробнее

Перед началом установки подчинённого кластера следует удовлетворить следующие требования:

Успешная установка управляющего кластера Bootsman
DNS-имя управляющего кластера должно разрешаться на каждом узле будущего кластера
Доступ подчинённого кластера к управляющему
Сумма символов будущего имени кластера и имени Namespace не должно превышать 30 символов

Наименования кластеров

ПравильноНе правильно 1Не правильно 2

Имя подчиненного кластера: test-cluster

Namespace: test-cluster

Сумма символов: 24

Имя подчиненного кластера: very-very-long-name-cluster

Namespace: test-cluster

Сумма символов: 39

Имя подчиненного кластера: test-cluster

Namespace: very-very-long-namespace

Сумма символов: 36

Заметка

Для установки подчиненного кластера необходимо подготовить три sub-master и три sub-worker узла, аналогично подготовке машин из документации по установке управляющего кластера.

Установка

Установку можно провести двумя способами:

Использовать установщик Bootsman
Применить yaml-манифесты

Разворачивание с помощью установщика

Заметка

Во время заполнения формы вы можете в любой момент переключится в режим yaml

Для создания подчинённого кластера авторизуйтесь в управляющий кластер и нажмите кнопку

Вас перенаправит на страничку установщика для заполнения данных о будущем кластере.

Сначала укажите имя нового подчинённого кластера (1)

SUBCLUSTER_NAME

Kubernetes Options

Имя параметра	Описание
SUBCLUSTER_KUBERNETES_VERSION	Версия Kubernetes. Поддерживаемые версии
SUBCLUSTER_NAMESPACE	Namespace управляющего кластера, который будет содержать объекты подчинённого кластера
SUBCLUSTER_POD_CIDR	Блок адресов для Pods. Должен не пересекаться с другими блоками внутри одного Kubernetes кластера. Допустимый размер блока /[1-20] Пример: `podsCidrBlocks: ["172.20.0.0/16"]`
SUBCLUSTER_SERVICE_CIDR	Блок адресов для Service. Должен не пересекаться с другими блоками внутри одного Kubernetes кластера. Допустимый размер блока /[1-20] Пример: `servicesCidrBlocks: ["172.21.0.0/16"]`

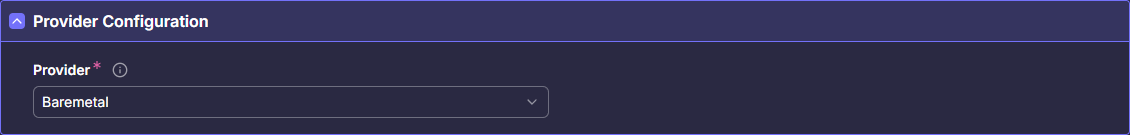

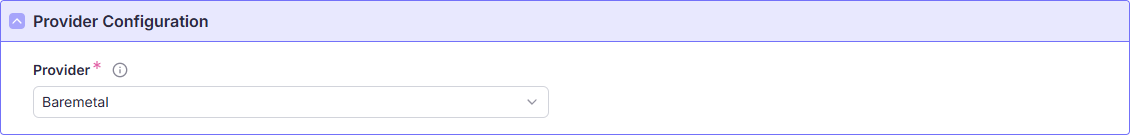

Provider Configuration

Private Registry

В случае, если вы хотите использовать наш репозиторий образов, то переключите параметр "Use private registry" в выключенное состояние и продолжайте заполнять в соотвествии с следующим разделом.

Если хотите произвести установку из локального репозитория, то заполните поля из формы ниже

Заметка

В случае использования уже существующего секрета на управляющем кластере, следует использовать настройку "Credential settings" "Use existing" Формы помогут найти секрет и указать имена полей, которые соответствуют пользователю и паролю

Заметка

Advanced mode поможет вам задать специфические имена ключей в секрете. По умолчанию, username - пользователь, password - пароль

Имя параметра	Описание
PRIVATE_REGISTRY_URL	URL вашего репозитория образов. Если установка будет производится online блок registry можно удалить
PRIVATE_REGISTRY_SECRET_NAMESPACE	Namespace, в котором размещен secret для авторизации в приватный репозиторий образов
PRIVATE_REGISTRY_SECRET_NAME	Имя secret для авторизации в приватный репозиторий образов
PRIVATE_REGISTRY_USERNAME	Имя пользователя в репозитории образов. Если установка будет производится online блок registry можно удалить
PRIVATE_REGISTRY_PASSWORD	Пароль для пользователя в репозитории образов. Если установка будет производится online блок registry можно удалить
PRIVATE_REGISTRY_SECRET_HOST_KEY	При использовании существующего secret. Имя ключа, содержащее параметр HOST
PRIVATE_REGISTRY_SECRET_USERNAME_KEY	При использовании существующего secret. Имя ключа, содержащее параметр USERNAME
PRIVATE_REGISTRY_SECRET_PASSWORD_KEY	При использовании существующего secret. Имя ключа, содержащее параметр PASSWORD

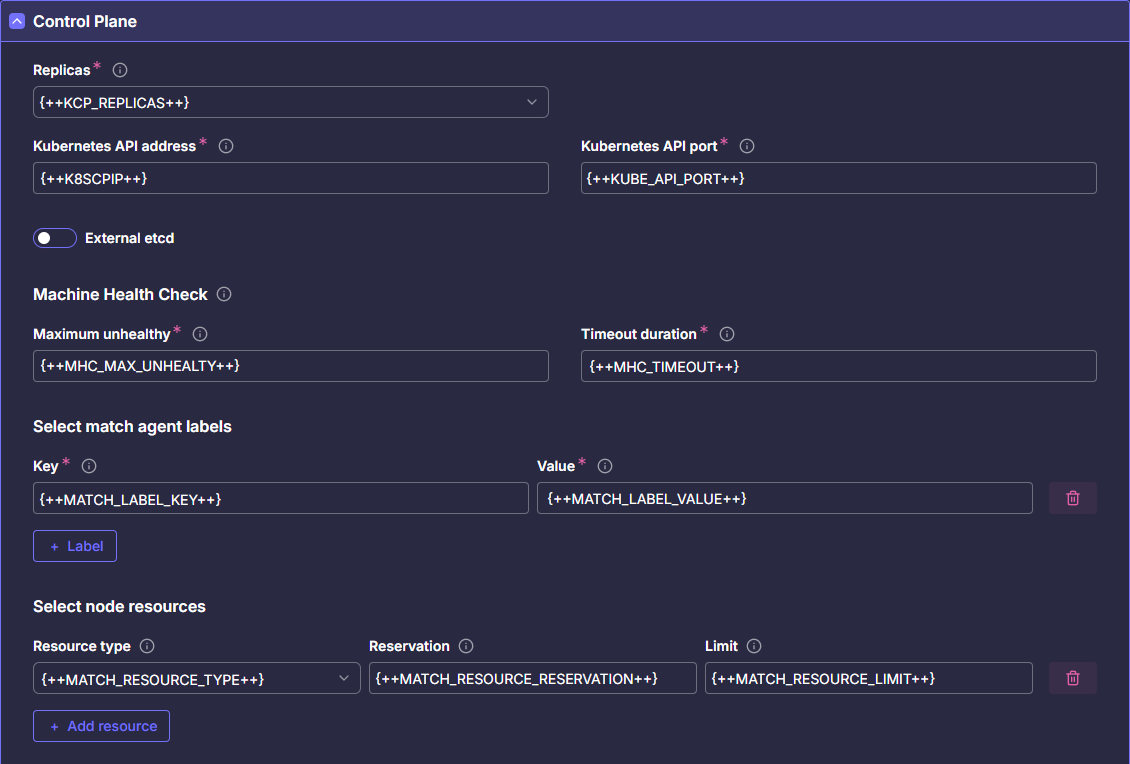

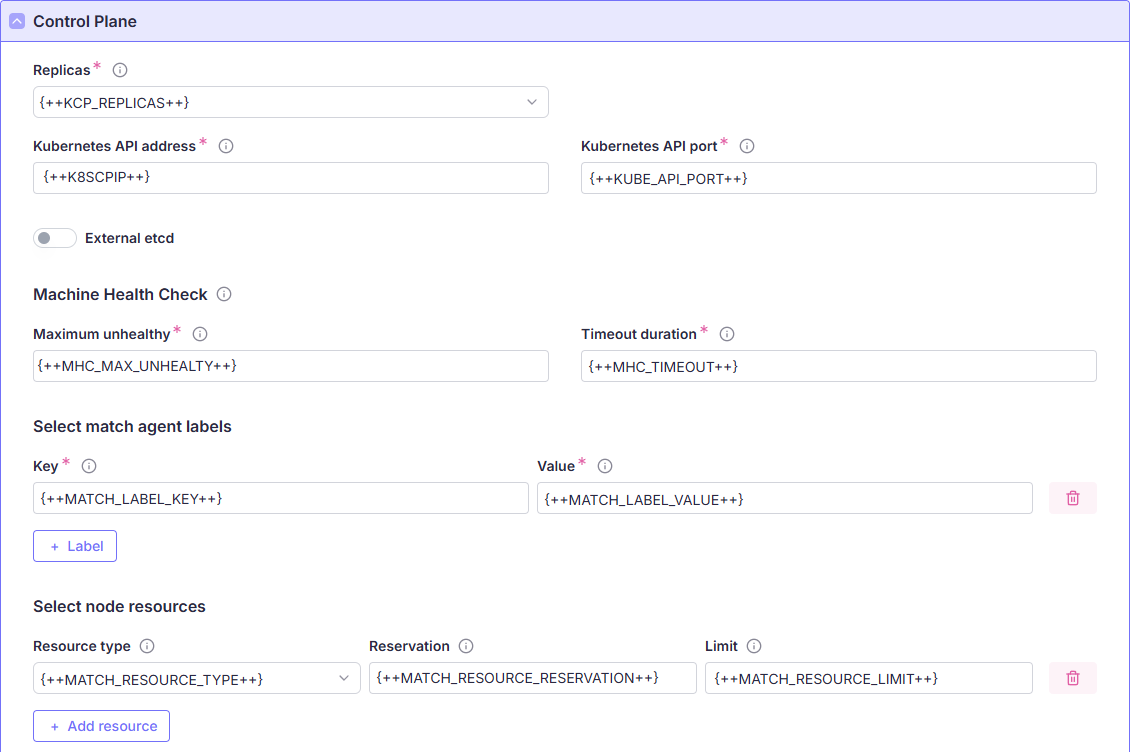

Control Plane

Предупреждение

K8SCPIP - это IP-адрес, который будет использоваться как адрес kube-apiserver. Он должен быть зарезервирован под задачу обеспечения отказоустойчивости IP сервера и не должен выделяться каким либо другим ресурсом

Заметка

Для работы кластера Bootsman c внешним ETCD потребуется дополнительная подготовка. Подробнее

Имя параметра	Описание
KCP_REPLICAS	Количество узлов с ролью master. Может принимать значения 3 или 5
K8SCPIP	IP-адрес балансировщика kube-apiserver для обеспечения отказоустойчивости. Адрес должен быть свободен и не состоять в dhcp-пулах Подробнее
KUBE_API_PORT	Порт kube-api. По-умолчанию 6443
MHC_MAX_UNHEALTY	Пороговое значение для MachineHealthCheck, при превышении которого не будет выполняться исправления. Для узлов с ролью master, значение по-умолчанию 100%. Для узлов с ролью worker, значение по-умолчанию 40% Подробнее
MHC_TIMEOUT	Время, которое дается узлу на самостоятельное восстановление, прежде чем вмешается MachineHealthCheck. По-умолчанию 10m Подробнее
MATCH_LABEL_KEY	Опционально. Выбор узла из списка ByoHost по лейблу
MATCH_LABEL_VALUE	Выбор узла из списка ByoHost по лейблу
MATCH_RESOURCE_TYPE	Опционально. Выбор узла из списка ByoHost по типу ресурсов
MATCH_RESOURCE_RESERVATION	Опционально. Минимальное требуемое число ресурсов. Узлы с меньшим значением не будут использованы
MATCH_RESOURCE_LIMIT	Опционально. Максимальное требуемое число ресурсов. Узлы с большим значением не будут использованы

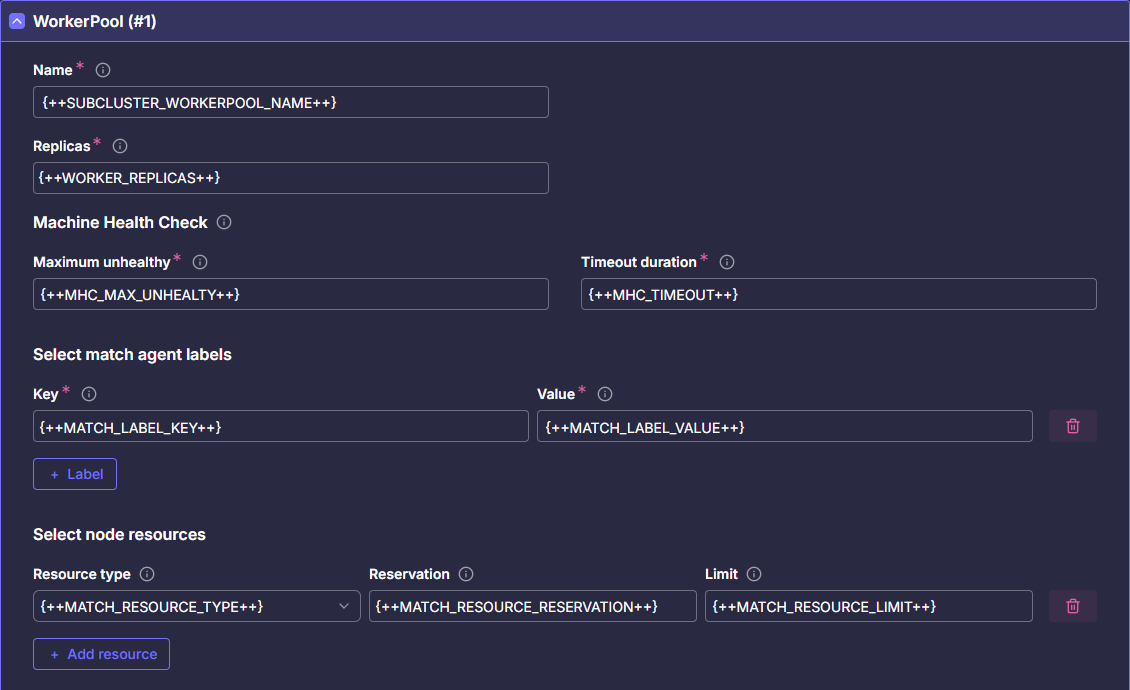

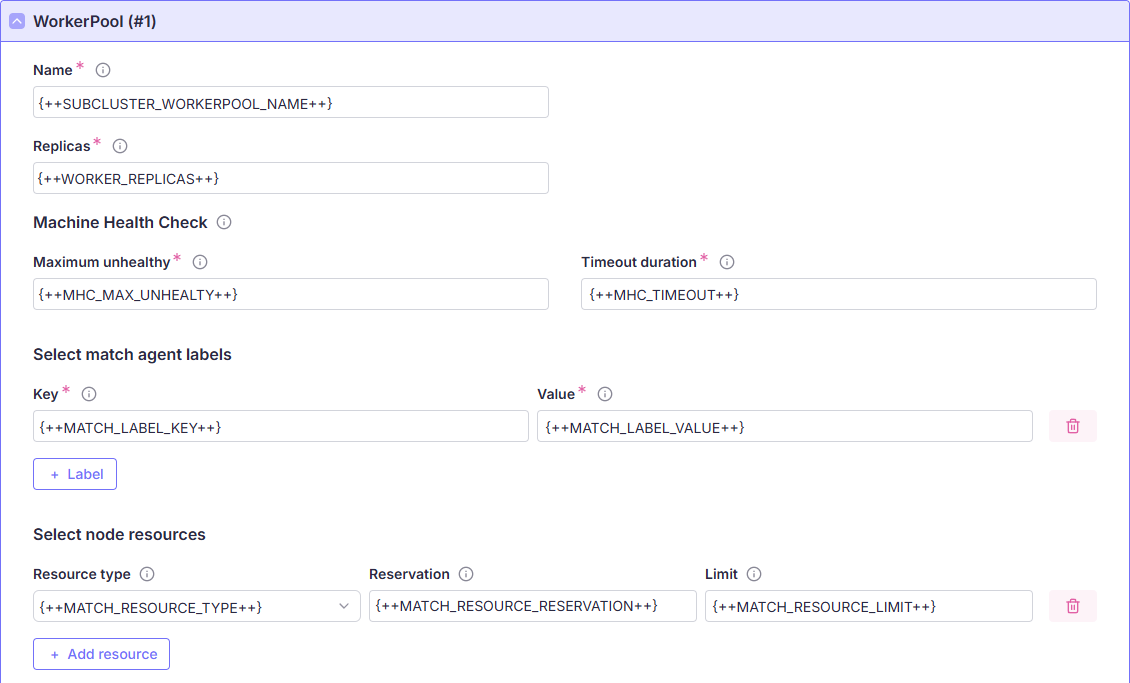

WorkerPool

Заметка

Вы не ограничены в одном типе ВМ, предназначенных для нагрузки. Для создания дополнительного пула виртуальных машин используйте кнопку

Заметка

Для работы графических ускорителей установите значения для выбора узлов по GPU ( MATCH_RESOURCE_TYPE и MATCH_RESOURCE_RESERVATION )
Если потребуется используйте дополнительные селекторы по LABEL

Имя параметра	Описание
SUBCLUSTER_WORKERPOOL_NAME	Имя пула виртуальных машин
WORKER_REPLICAS	Число узлов в workerpool. Сумма узлов во всех workerpool должна быть >=3
MHC_MAX_UNHEALTY	Пороговое значение для MachineHealthCheck, при превышении которого не будет выполняться исправления. Для узлов с ролью master, значение по-умолчанию 100%. Для узлов с ролью worker, значение по-умолчанию 40% Подробнее
MHC_TIMEOUT	Время, которое дается узлу на самостоятельное восстановление, прежде чем вмешается MachineHealthCheck. По-умолчанию 10m Подробнее
MATCH_LABEL_KEY	Опционально. Выбор узла из списка ByoHost по лейблу
MATCH_LABEL_VALUE	Выбор узла из списка ByoHost по лейблу
MATCH_RESOURCE_TYPE	Опционально. Выбор узла из списка ByoHost по типу ресурсов
MATCH_RESOURCE_RESERVATION	Опционально. Минимальное требуемое число ресурсов. Узлы с меньшим значением не будут использованы
MATCH_RESOURCE_LIMIT	Опционально. Максимальное требуемое число ресурсов. Узлы с большим значением не будут использованы

Установка с помощью yaml-манифестов

Если вам удобнее способ применения yaml-манифестов, то ниже есть примеры. Заполните их в соответствии с описанием из главы, представленной ранее.

Для применения yaml-манифестов можно использовать kubectl

kubectl apply -f Cluster.yaml
kubectl apply -f Workerpool.yaml

Cluster.yamlWorkerpool.yaml

apiVersion: provisioning.bootsman.tech/v1alpha1
kind: Cluster
metadata:
  name: SUBCLUSTER_NAME (1)
  namespace: SUBCLUSTER_NAMESPACE (2)
spec:
  clusterType: capi
  capiConfig:
    kubernetesVersion: SUBCLUSTER_KUBERNETES_VERSION (3)
    registry:
      url: REGISTRY_URL (4)
      credentials:
        username: REGISTRY_USERNAME (5)
        password: REGISTRY_PASSWORD (6)
    controlPlane:
      replicas: KCP_REPLICAS (7)
      endpoint:
        host: KCP_IP (8)
        port: KUBE_API_PORT (9)
    infrastructure:
      provider: baremetal
      bareMetalProviderConfig:
        selector:
          matchLabels:
            MATCH_LABEL_KEY:MATCH_LABEL_VALUE (10)
        resources:
          requests:
            MATCH_RESOURCE_TYPE:MATCH_RESOURCE_RESERVATION (11)
          limits:
            MATCH_RESOURCE_TYPE:MATCH_RESOURCE_LIMIT (12)
    network:
      podsCidrBlocks:
        - SUBCLUSTER_POD_CIDR (13)
      servicesCidrBlocks:
        - SUBCLUSTER_SERVICE_CIDR (14)
    kubeletExtraArgs:
      kubeReserved: ''
      systemReserved: ''
      evictionHard: ''
      evictionMinimumReclaim: ''
      evictionMaxPodGracePeriod: ''
      maxPods: ''

Имя подчиненного кластера.
Должен быть уникальным в пределах namespace.
Имя namespace, в который будут помещены все объекты связанные с кластером
Версия Kubernetes. Поддерживаемые версии
URL вашего репозитория образов.
Если установка будет производится online блок registry можно удалить
Имя пользователя в репозитории образов.
Если установка будет производится online блок registry можно удалить
Пароль для пользователя в репозитории образов.
Если установка будет производится online блок registry можно удалить
Количество узлов с ролью master.
Может принимать значения 3 или 5
IP ControlPlane подчиненного кластера.
Адрес должен быть "свободен" и не состоять в dhcp-пулах Подробнее
Порт kube-api. По-умолчанию 6443
Опционально.
Выбор узла по лейблу и его значению, по которым требуется выбирать узлы из списка свободных byohost
Опционально.
Выбор узла по минимальному требуемым ресурсам, по которым требуется выбирать узлы из списка свободных byohost. Byohost находящийся ниже этой границы использованы не будут
Опционально.
Выбор узла по максимальным требуемым ресурсам, по которым требуется выбирать узлы из списка свободных byohost. Byohost находящийся выше этой границы использованы не будут
Блок адресов для Pods.
Должен не пересекаться с другими блоками внутри одного Kubernetes кластера.
Минимальный размер блока /16
Пример:
```
  podsCidrBlocks:
    - "172.20.0.0/16"
```
Блок адресов для Service.
Должен не пересекаться с другими блоками внутри одного Kubernetes кластера.
Минимальный размер блока /16
Пример:
```
  servicesCidrBlocks:
    - "172.21.0.0/16"
```

apiVersion: provisioning.bootsman.tech/v1alpha1
kind: WorkerPool
metadata:
  name: SUBCLUSTER_WORKERPOOL_NAME (1)
  namespace: SUBCLUSTER_NAMESPACE (2)
spec:
  clusterName: SUBCLUSTER_NAME (3)
  kubernetesVersion: SUBCLUSTER_KUBERNETES_VERSION (4)
  replicas: WORKER_REPLICAS (5)
  infrastructure:
    provider: baremetal
    bareMetalProviderConfig:
      selector:
        matchLabels:
          MATCH_LABEL_KEY:MATCH_LABEL_VALUE (6)
      resources:
        requests:
          MATCH_RESOURCE_TYPE:MATCH_RESOURCE_RESERVATION (7)
        limits:
          MATCH_RESOURCE_TYPE:MATCH_RESOURCE_LIMIT (8)
  kubeletExtraArgs:
    kubeReserved: ''
    systemReserved: ''
    evictionHard: ''
    evictionMinimumReclaim: ''
    evictionMaxPodGracePeriod: ''
    maxPods: ''

Имя workerpool кластера.
Должен быть уникальным в пределах namespace.
Имя namespace, должен соответствовать имени namespace указанный в Cluster.yaml
Имя кластера SUBCLUSTER_NAME, к которому будет подключен workerpool
Версия Kubernetes. Поддерживаемые версии
Число узлов в workerpool. Сумма узлов во всех workerpool должна быть >=3
Опционально.
Выбор узла по лейблу и его значению, по которым требуется выбирать узлы из списка свободных byohost
Опционально.
Выбор узла по минимальному требуемым ресурсам, по которым требуется выбирать узлы из списка свободных byohost. Byohost находящийся ниже этой границы использованы не будут
Опционально.
Выбор узла по максимальным требуемым ресурсам, по которым требуется выбирать узлы из списка свободных byohost. Byohost находящийся выше этой границы использованы не будут
