vSphere CSI Driver

Описание

Модуль обеспечивает взаимодействие между кластером и дисками в vSphere.

По окончанию установки. Вы получите дополнительные StorageClass.

Используйте объект PersistentVolumeClaim с указанием StorageClass

Подготовка vSphere хранилища

Для успешного использования csi драйвера требуется:

1. Установить параметр для образов машин disk.enableUUID=TRUE.

2. Создать категорию и тег vSphere.

3. Создать VM Storage Policy.


Параметр для образов машин disk.enableUUID=TRUE

Заметка

Для образов распространяемых Bootsman данный параметр уже установлен.

Для новых образов следует проверить есть ли параметр и добавить в случае отсутствия. Проверить или добавить параметр можно только для ВМ, случае конвертации в template следует преобразовать ее обратно.

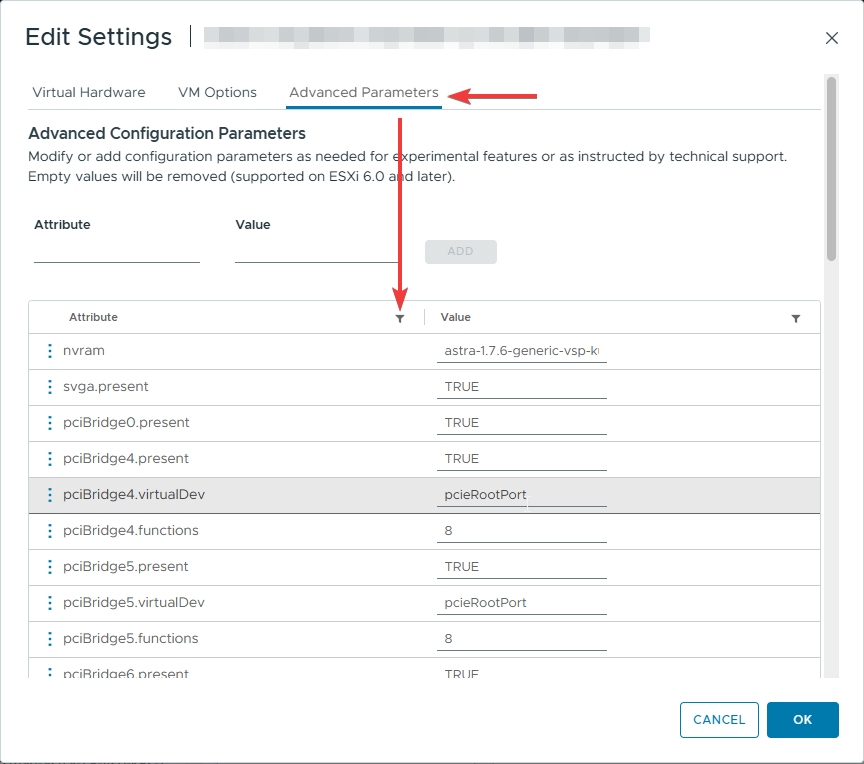

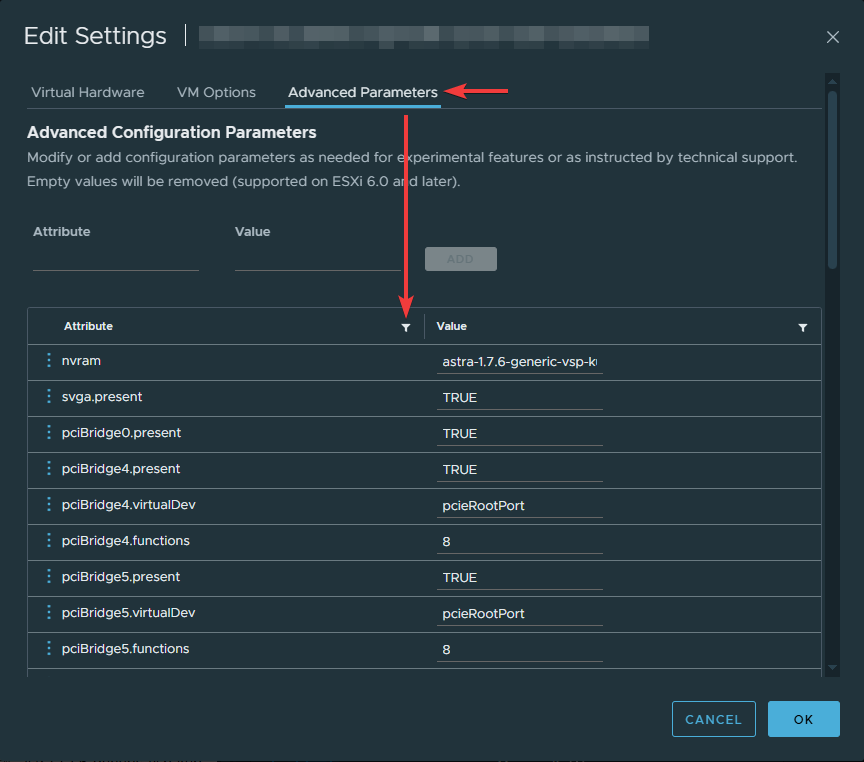

Далее Settings > Advanced Parameters

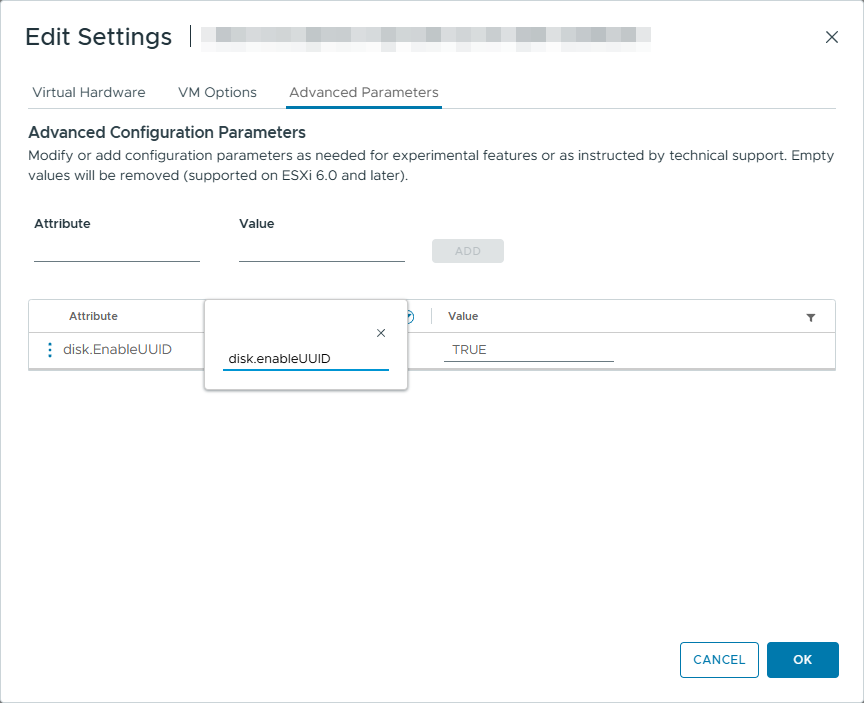

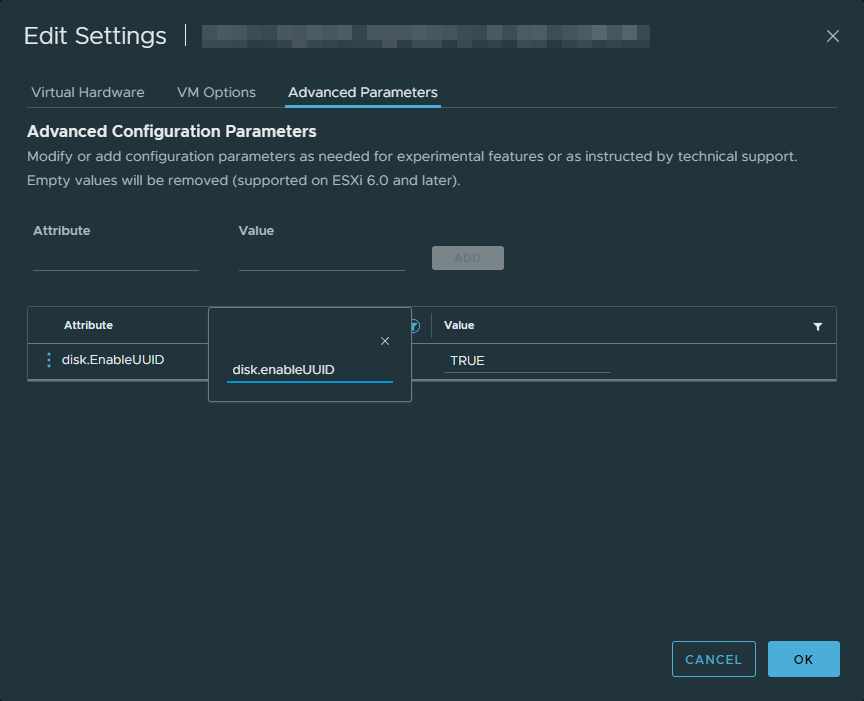

В появившемся окне пишем: disk.enableUUID

Если видите в вашем образе параметр со значением "1" или "TRUE", то все в порядке, в других случаях добавьте параметр или исправьте значение на "TRUE"

Создание категории и тега

Далее потребуется создать категорию и тег, присвоив последний целевому хранилищу.

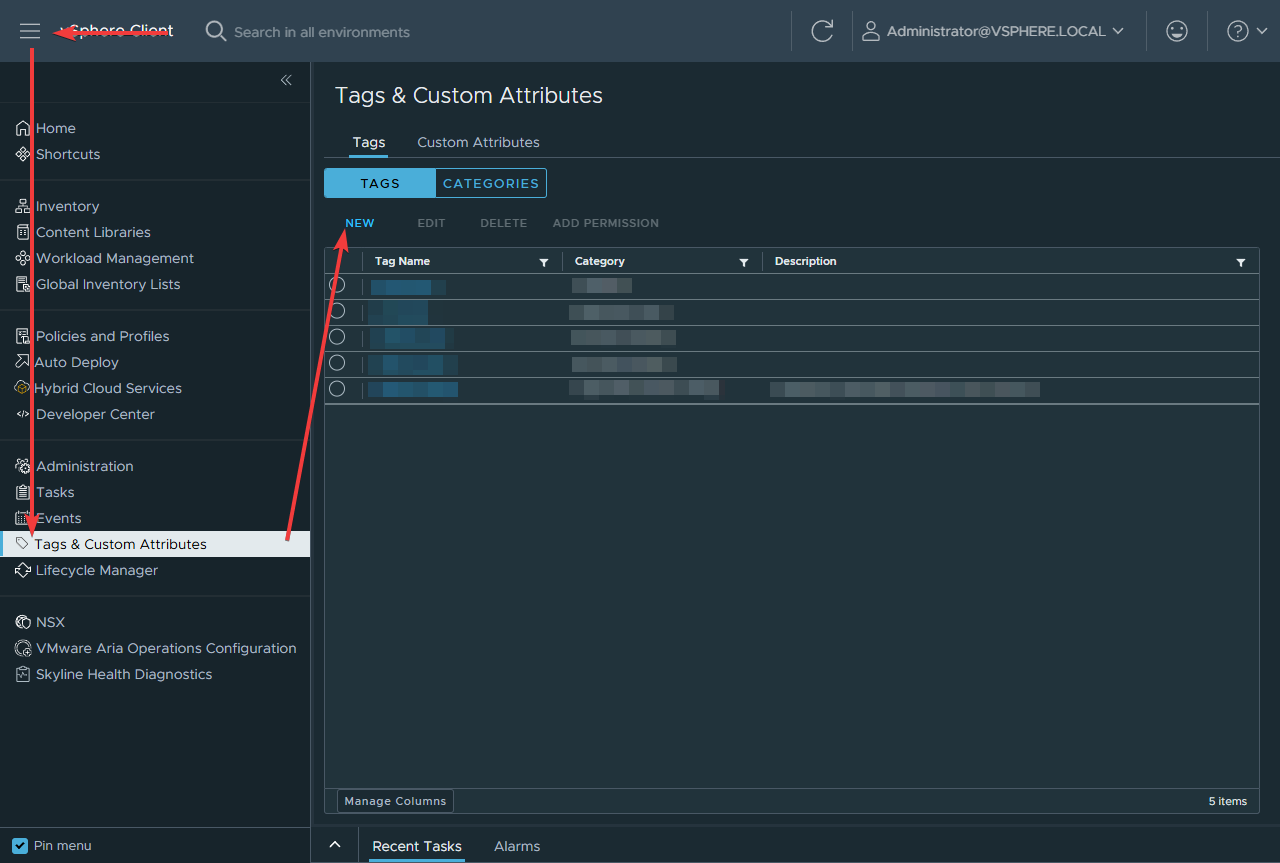

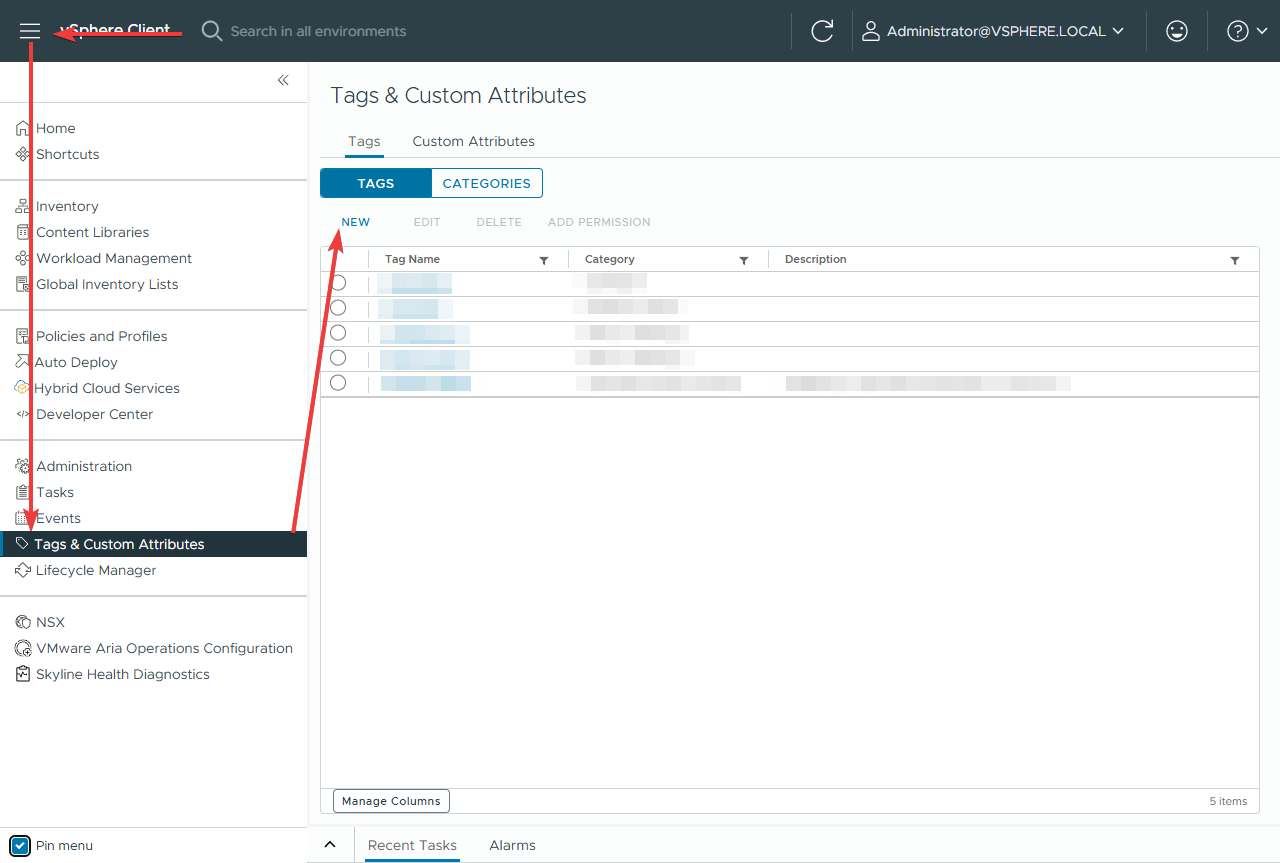

Перейти в меню создания тега Menu > Tag & Custom Attributes > New

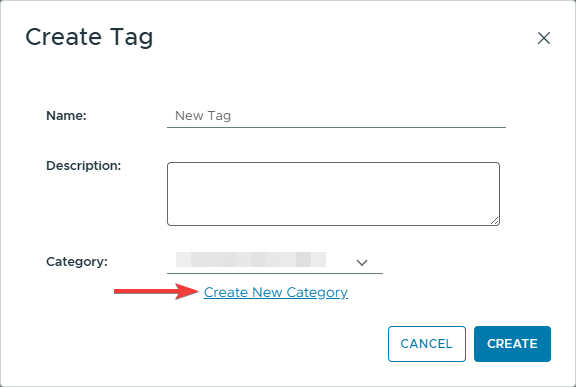

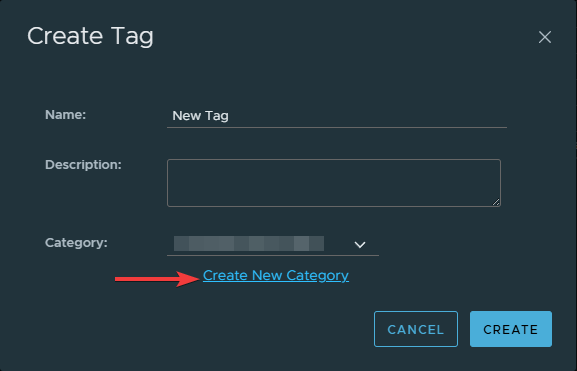

В открывшемся меню игнорируем поле ввода имени для тега, а открываем "Create New Category"

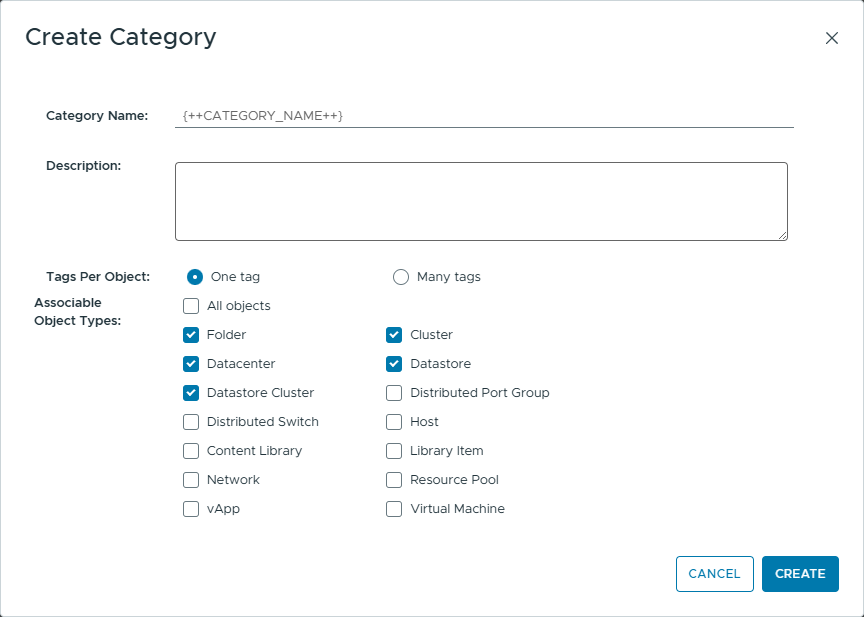

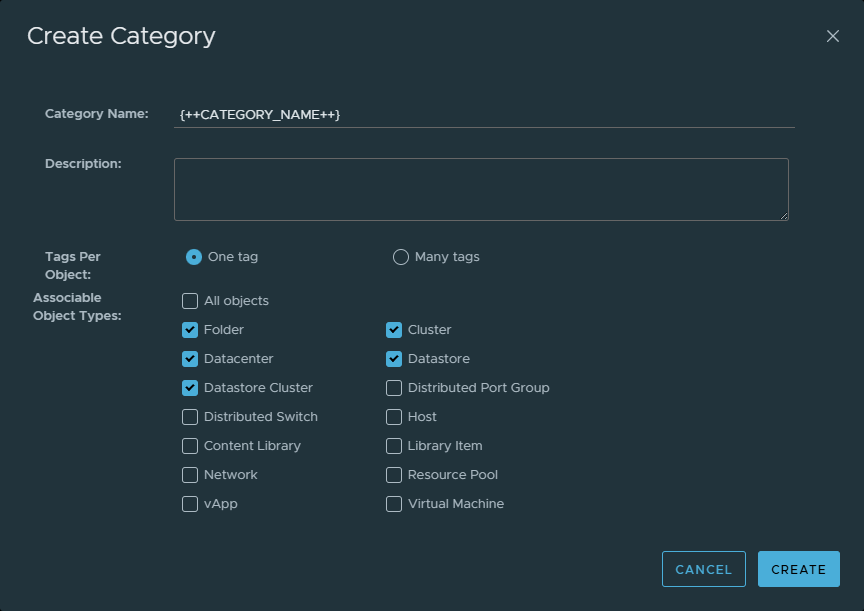

Заполняем имя категории. Выберите имя осознано, далее оно еще понадобится И включаем опции:

1. Folder

2. Datacenter

3. Datastore Cluster

4. Cluster

5. Datastore

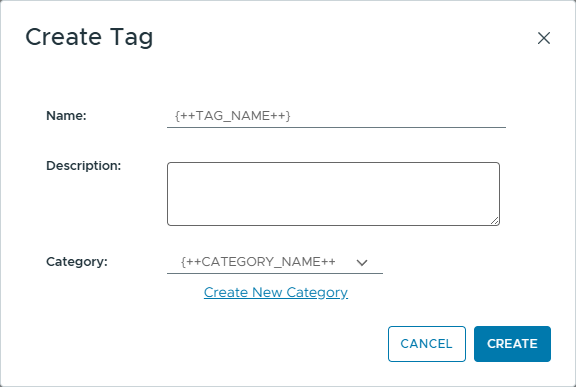

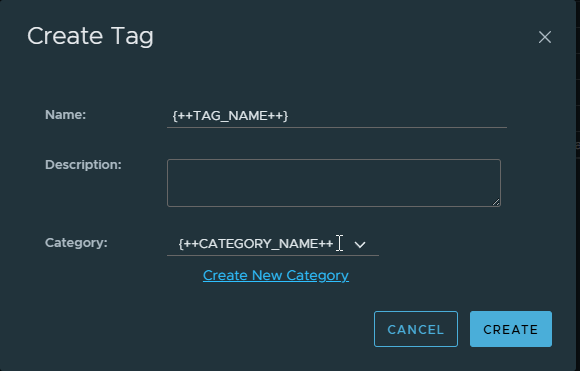

Нажимаем CREATE и вас вернет в меню создание тега. Теперь можно заполнить имя и выбрать созданную категорию и нажать CREATE

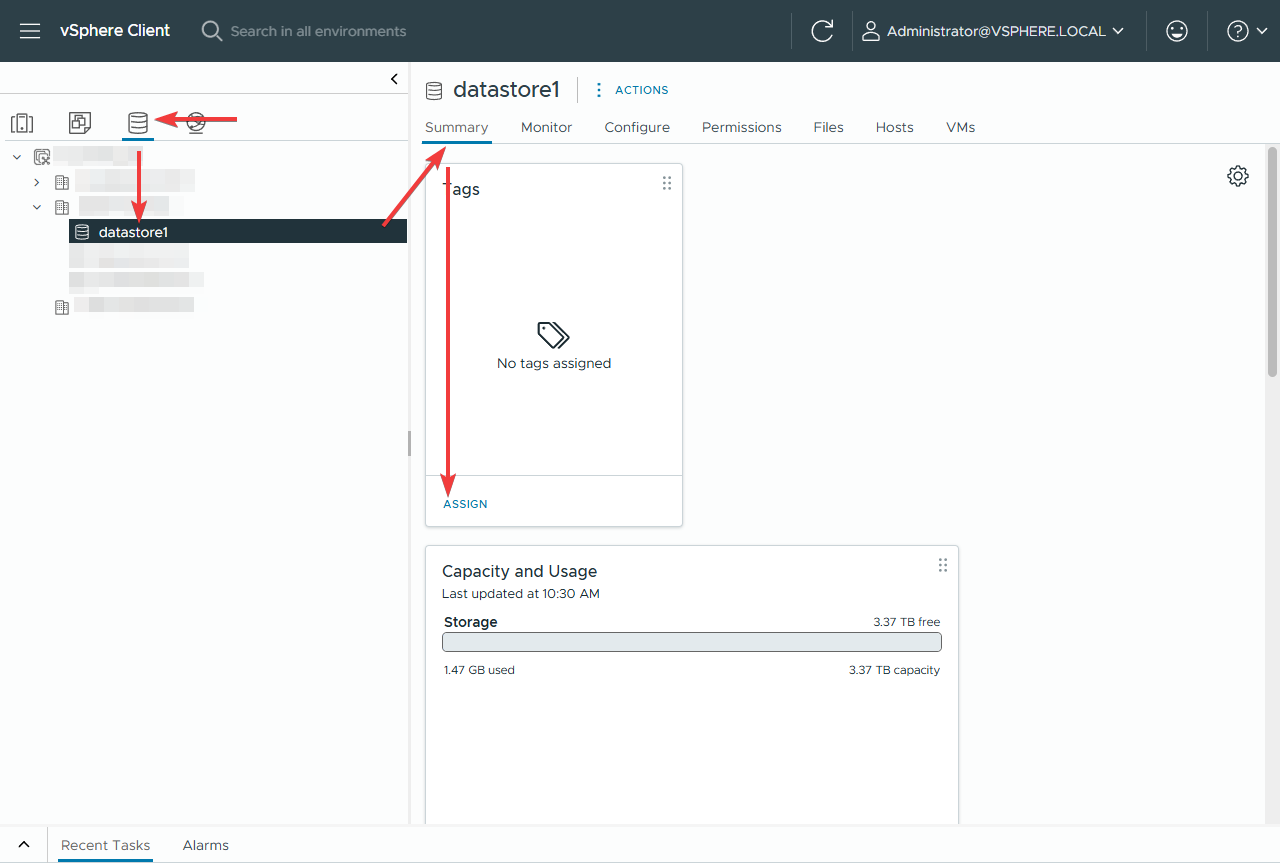

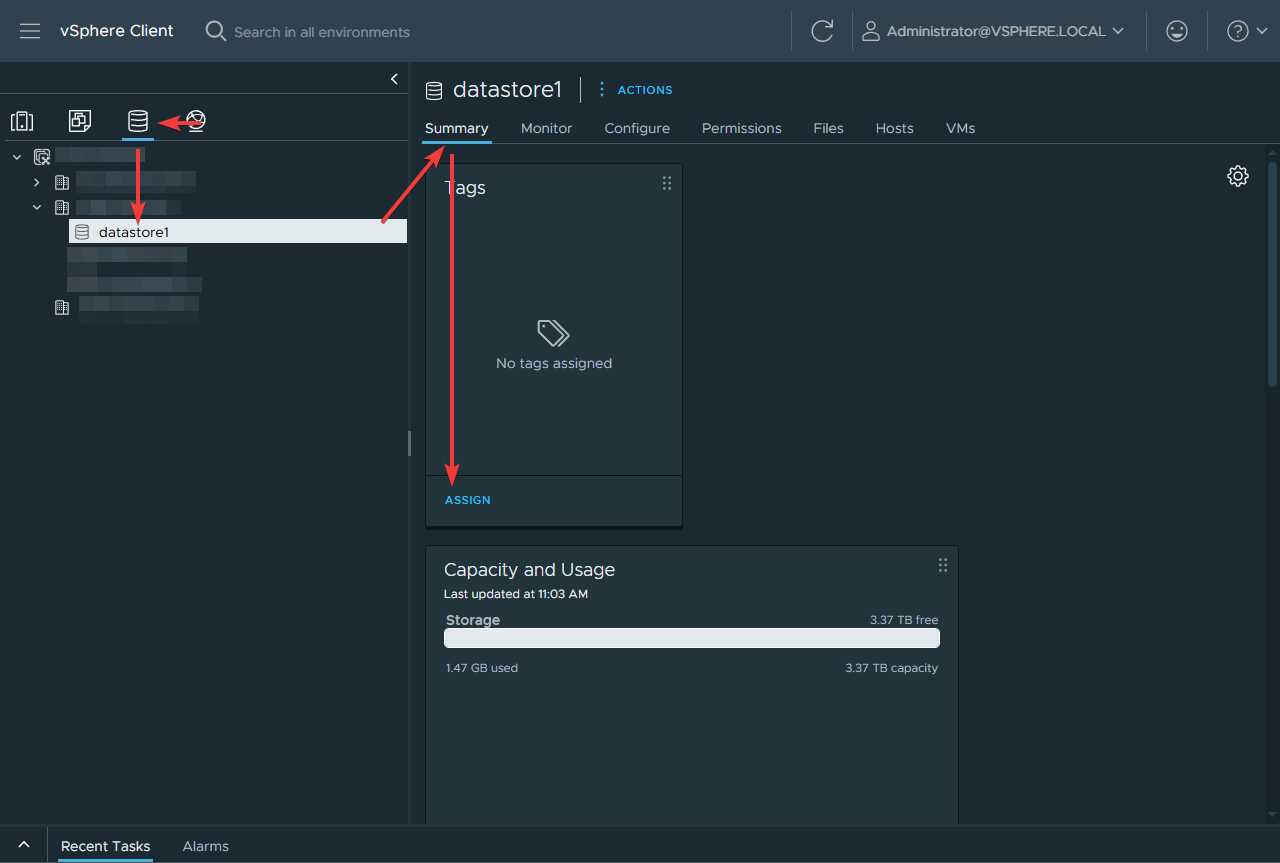

Далее потребуется прикрепить данный тег на целевой datastore

VM Storage Policy

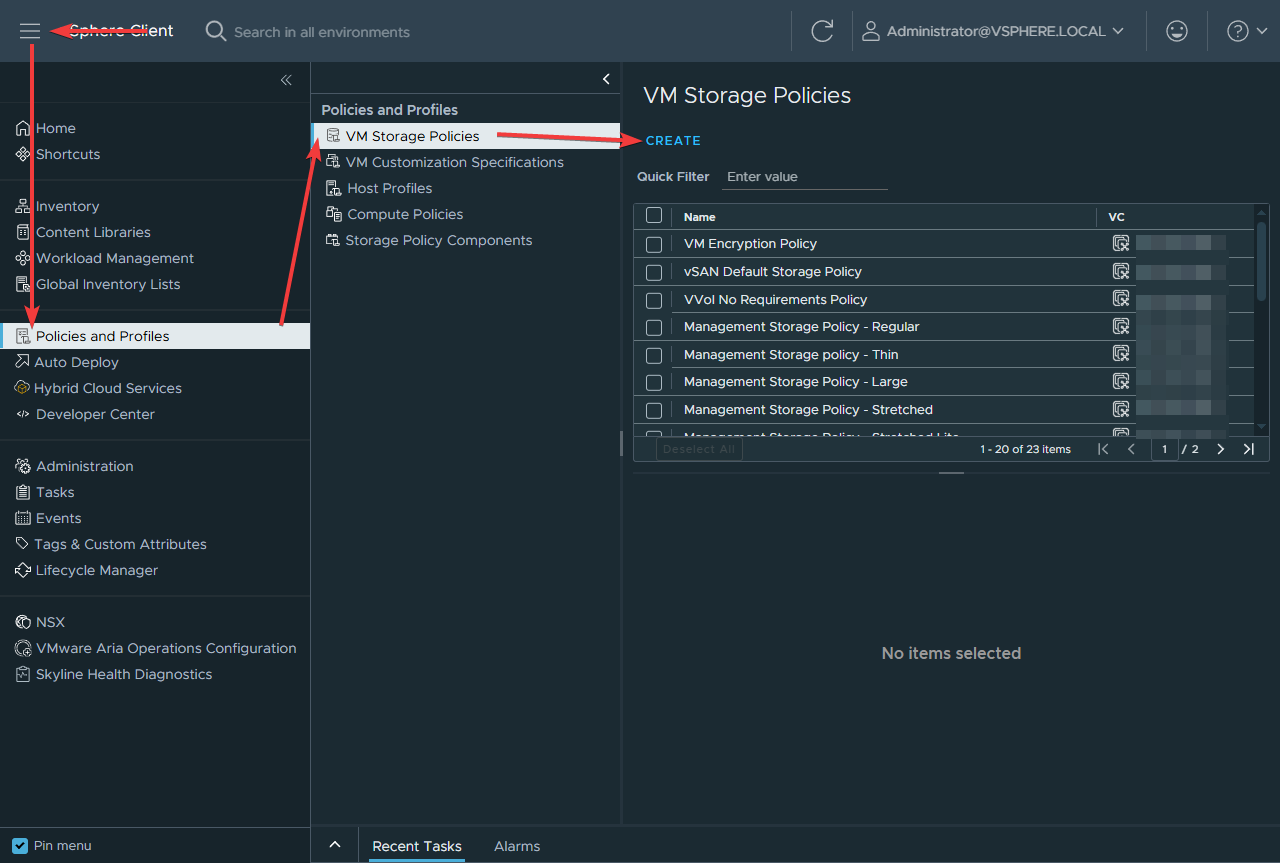

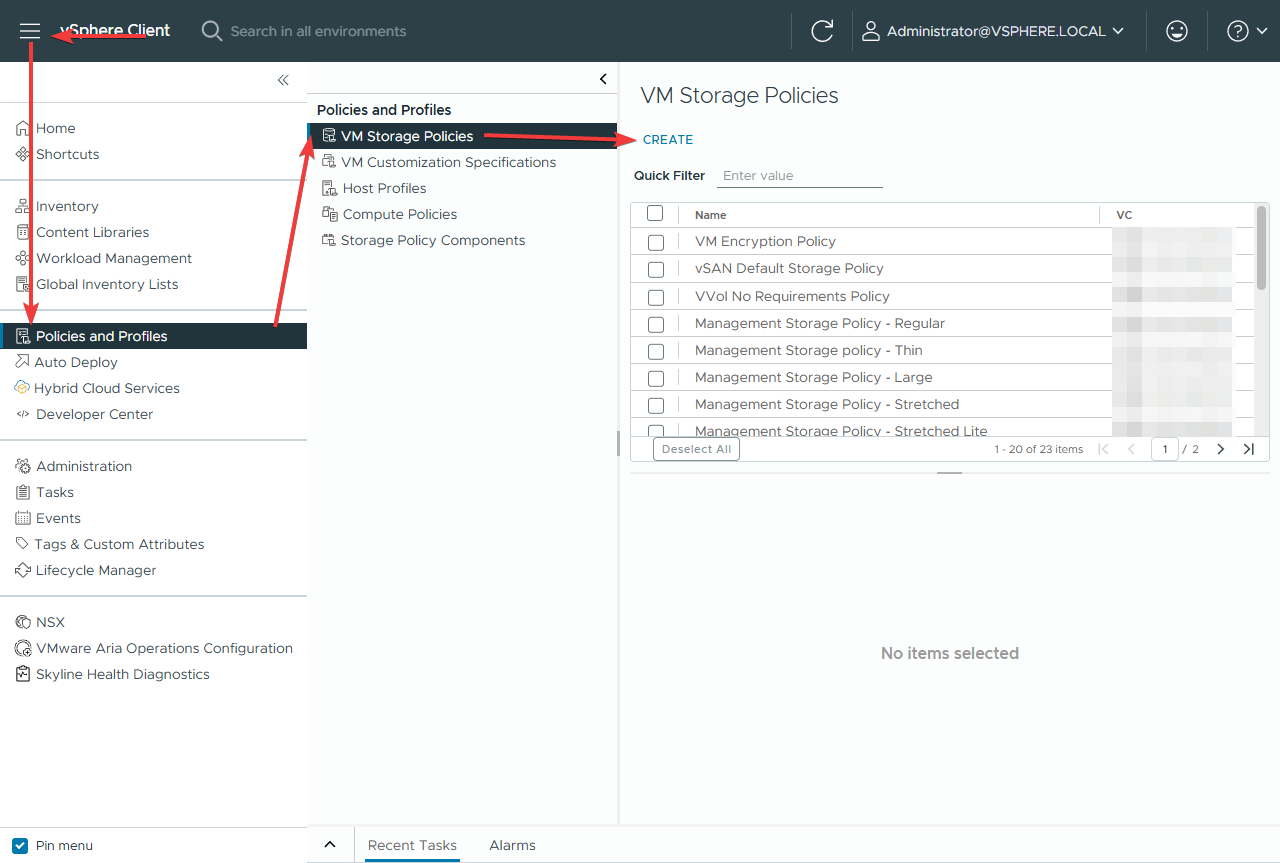

Перейти в меню создания политик Menu > Policies and Profiles > VM Storage Polices > CREATE

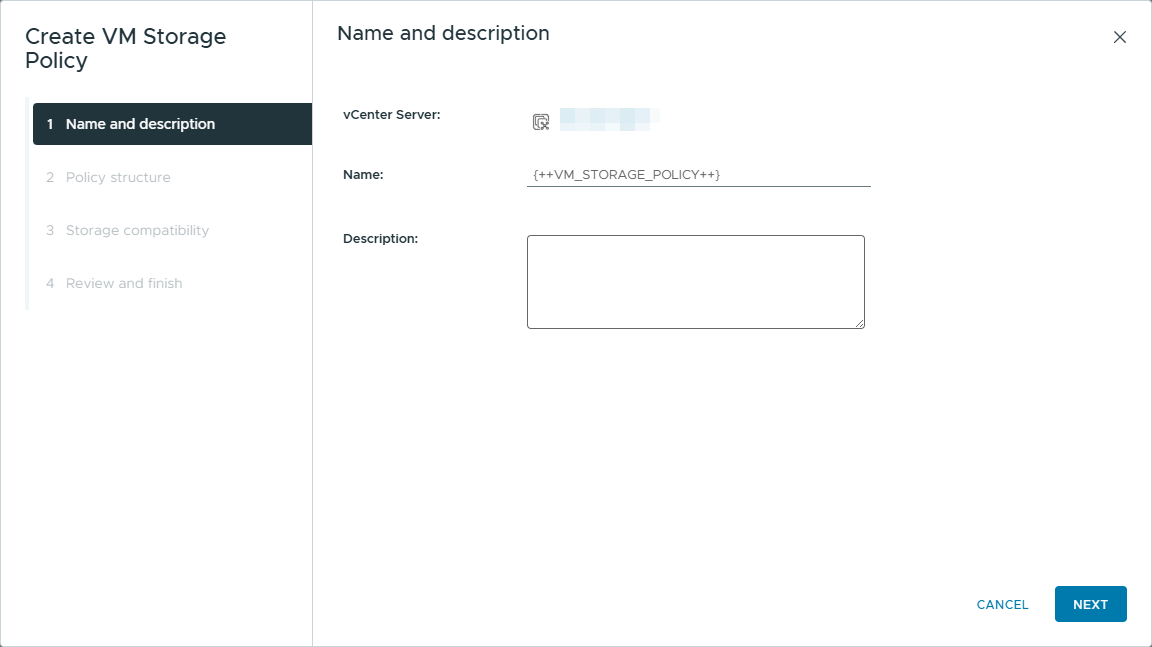

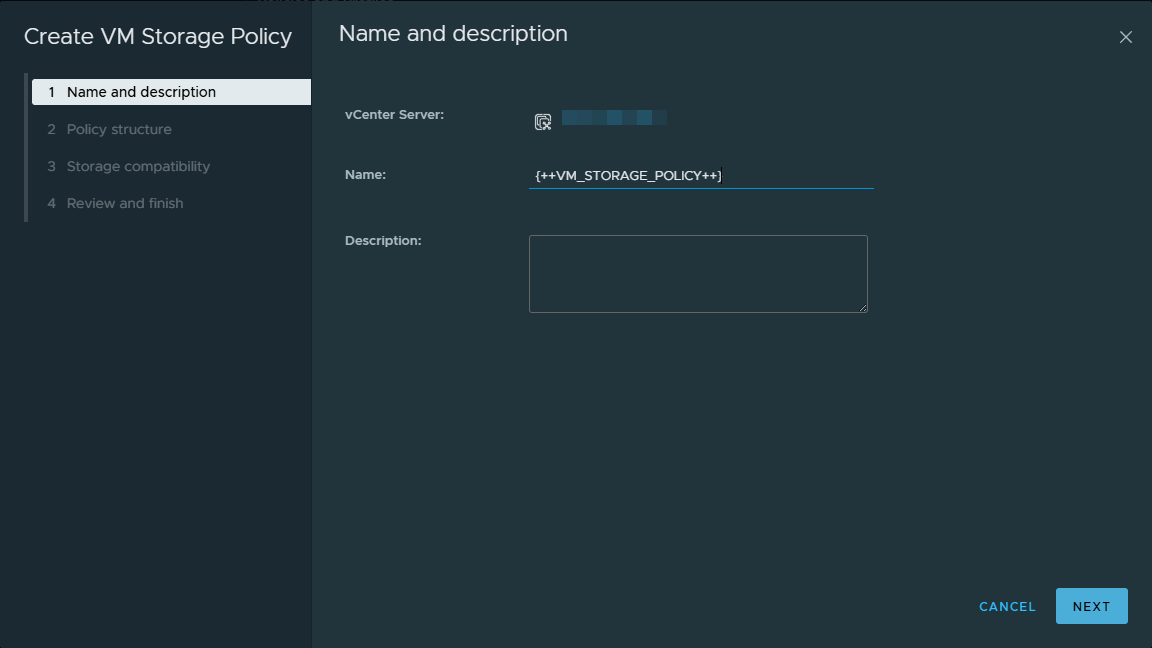

Далее вы увидете визард с несколькими шагами, в первом из них вам предложат выбрать име новой политики

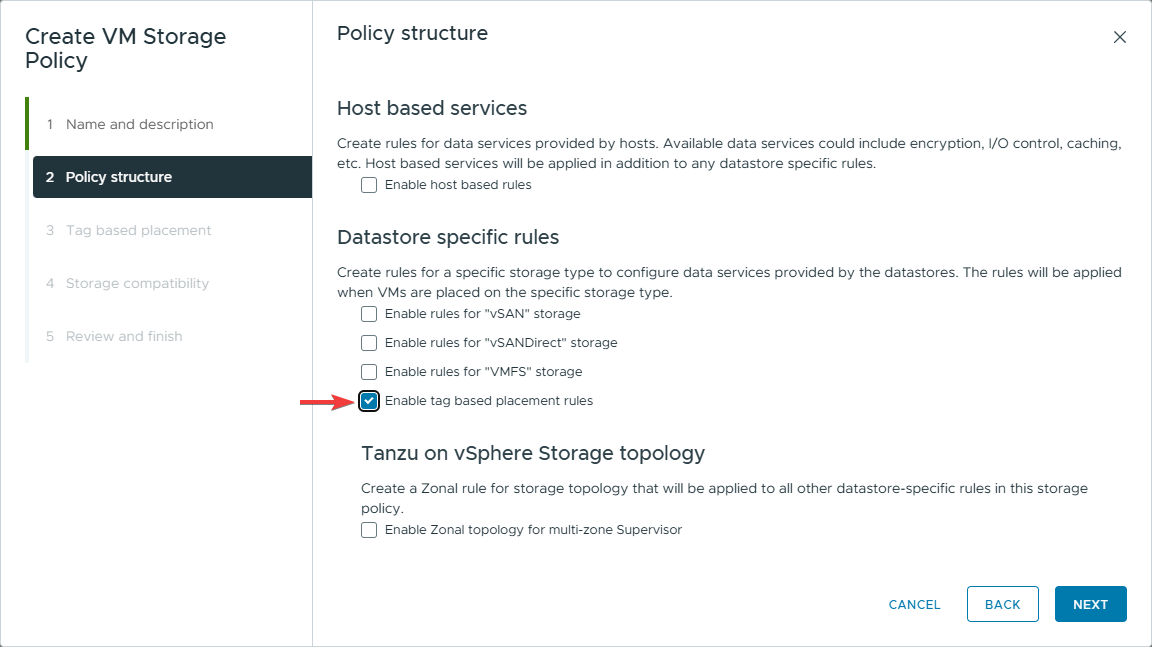

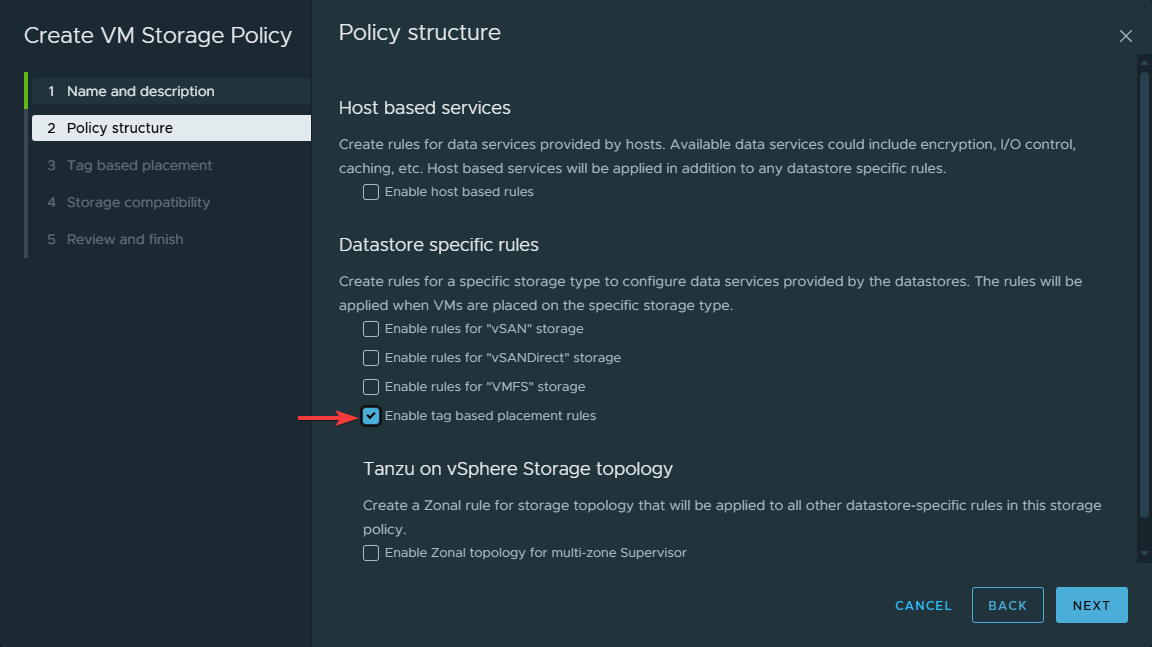

Далее выберете опцию "Enable tag based placement rules" и NEXT

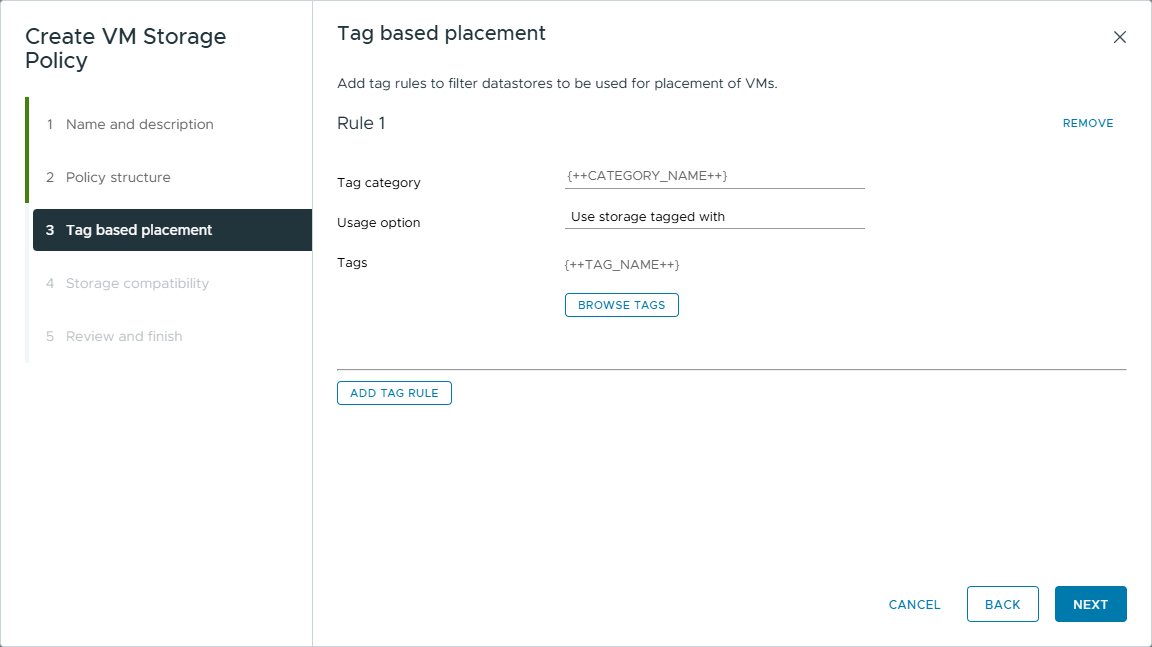

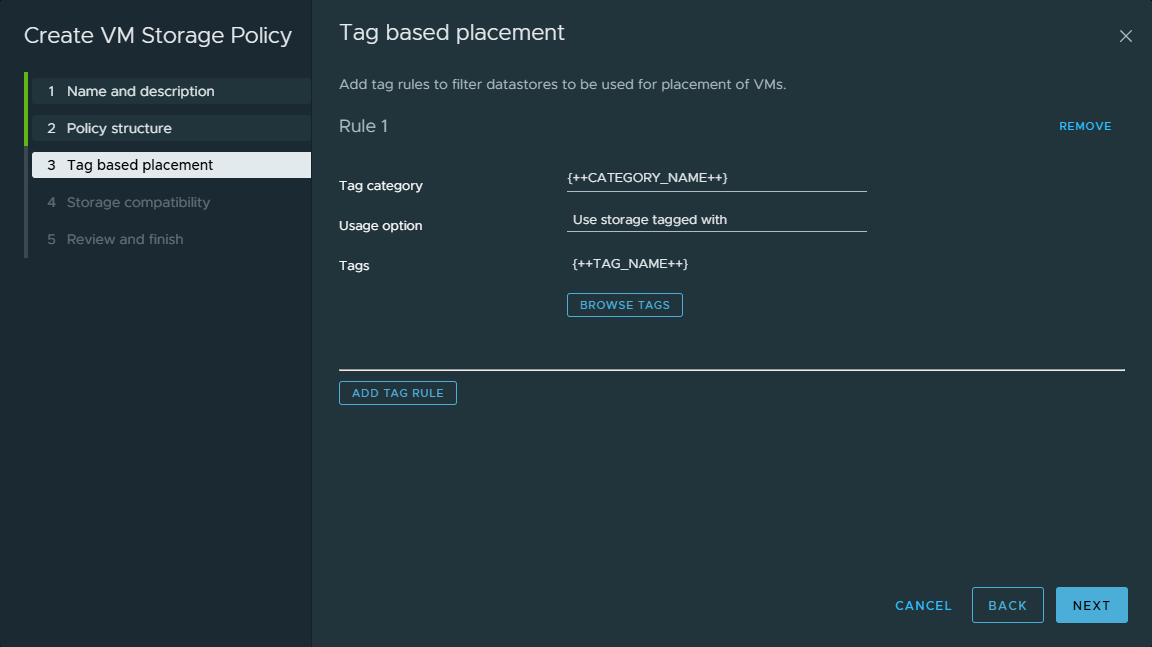

Далее выберите категорию и тег, созданные ранее.

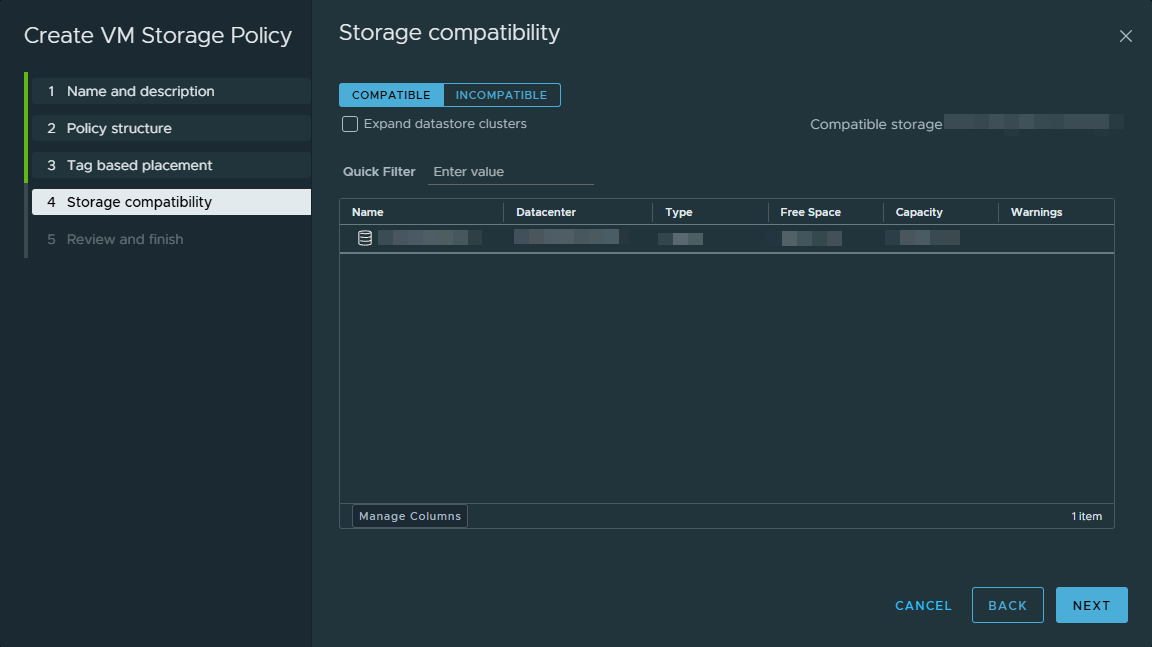

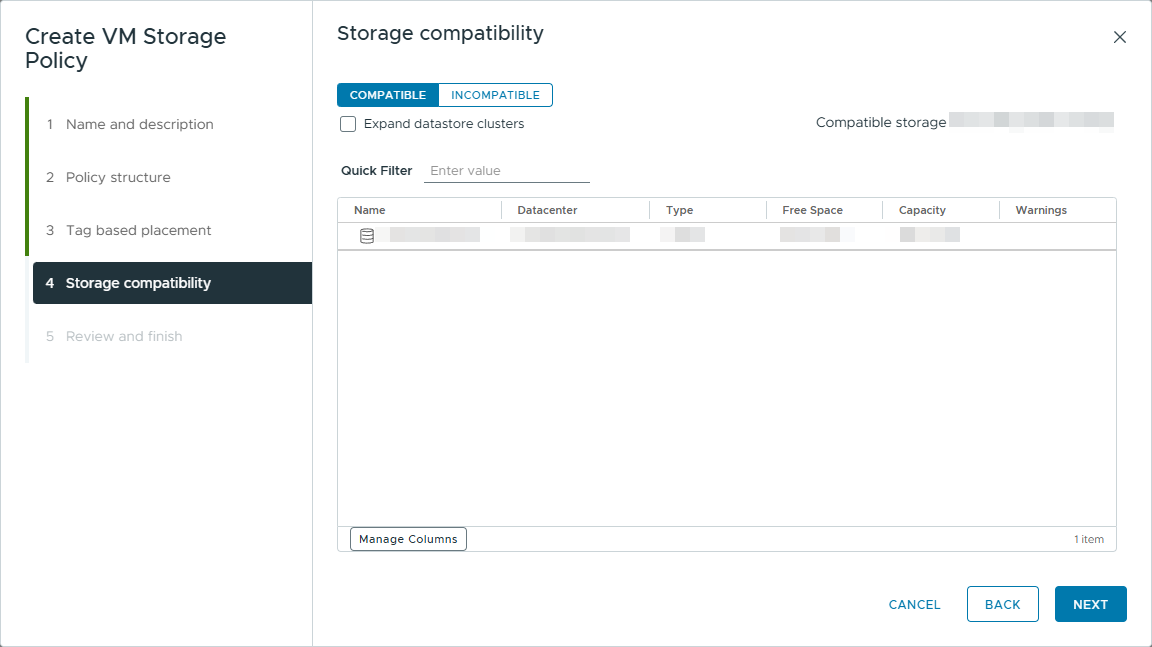

Далее вам будет показан список datastore, на которые будет распространяться данная политика.

Остальные шаги визарда не требуют настроек, а служат подтверждением. Ознакомьтесь и создайте политику.

Подключение модуля

Внимание!

В случае если vSphere CSI является единственным модулем хранилища данных, измените значение storage_class.default с false на true:

storage_class:
  default: true

Описание Yaml

apiVersion: addon.bootsman.tech/v1alpha1
kind: Config
metadata:
  name: {++CLUSTER_NAME++}-vsphere-csi-driver
  namespace: {++CLUSTER_NAMESPACE++}
spec:
  enabled: true
  values:
    csi_attacher:
      image: vsphere-csi-attacher
      repository: harbor.bootsman.host/bootsman-nimbus/common-artifacts
    csi_node_driver_registrar:
      linux:
        image: csi-node-driver-registrar
        repository: harbor.bootsman.host/bootsman-nimbus/common-artifacts
      windows:
        image: csi-node-driver-registrar
        repository: harbor.bootsman.host/bootsman-nimbus/common-artifacts
    csi_provisioner:
      image: vsphere-csi-provisioner
      repository: harbor.bootsman.host/bootsman-nimbus/common-artifacts
    csi_resizer:
      image: vsphere-csi-resizer
      repository: harbor.bootsman.host/bootsman-nimbus/common-artifacts
    csi_snapshotter:
      image: vsphere-csi-snapshotter
      repository: harbor.bootsman.host/bootsman-nimbus/common-artifacts
    driver:
      image: csi-vsphere-driver
      repository: harbor.bootsman.host/bootsman-nimbus/common-artifacts
    livenessprobe:
      image: livenessprobe
      repository: harbor.bootsman.host/bootsman-nimbus/common-artifacts
    storage_class:
      default: false (1)
      enabled: true (2)
      name: "{++STORAGE_CLASS_NAME++}" (3)
      storagepolicyname: "{++STORAGE_CLASS_STORAGE_POLICY_NAME++}" (4)
      datastoreurl: "{++DATASTORE_LOCATION++}" (5)
    vsphere_connect:
      insecure: true (6)
      address: "{++VCENTER_ADDRESS++}" (7)
      port: 443 (8)
      datacenters: "{++DATACENTER++}" (9)
      username: "{++VCENTER_USERNAME++}" (10)
      password: "{++VCENTER_PASSWORD++}" (11)
    vsphere_syncer:
      image: csi-vsphere-syncer
      repository: harbor.bootsman.host/bootsman-nimbus/common-artifacts

1. Использовать ли созданный StorageClass в качестве по умолчанию
2. true для создания StorageClass в кластере
3. Имя StorageClass
4. Имя VM STORAGE POLICY NAME

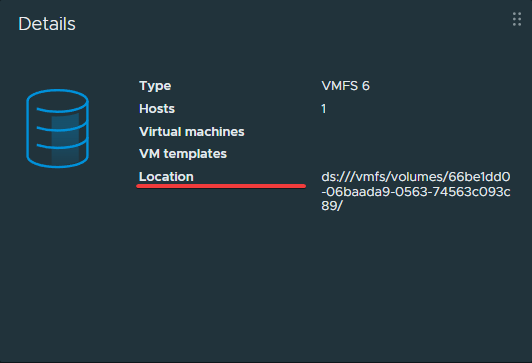

5. Расположение datastore
6. true для игнорирования несоответствия сертификатов
7. Адрес vCenter
8. Порт vCenter
9. Имя Datacenter, в котором расположен целевой datastore
10. Имя для авторизации в vCenter
11. Пароль для авторизации в vCenter

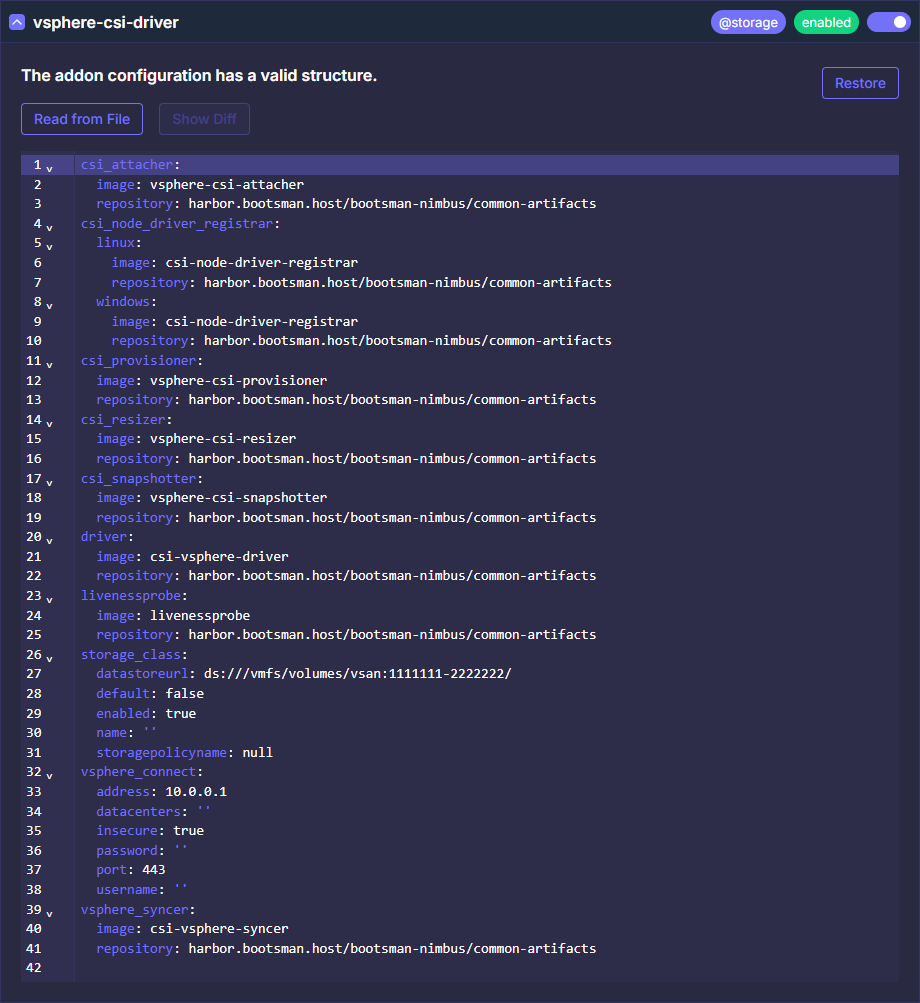

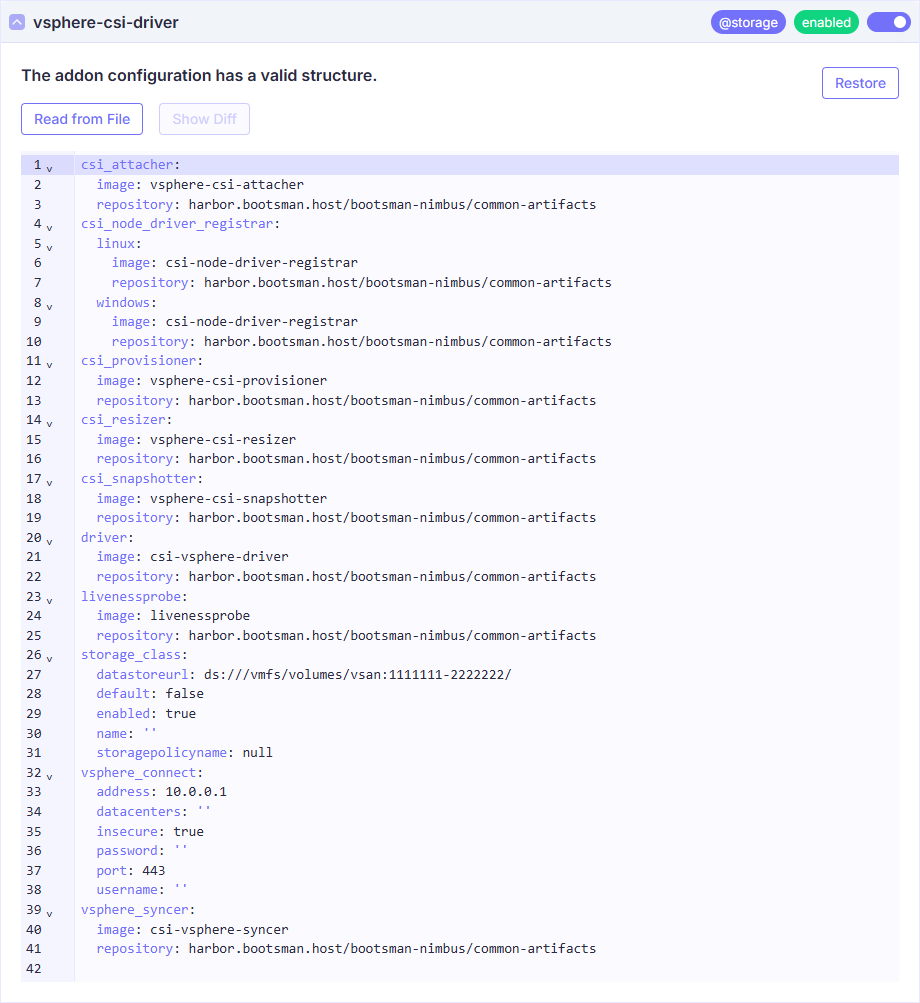

Настройка в UI
