Установка подчиненного кластера

Требования к запуску нового подчинённого кластера

Заметка

Для работы кластера Bootsman c внешним ETCD потребуется дополнительная подготовка. Подробнее

Перед началом установки подчинённого кластера следует удовлетворить следующие требования:

• Успешная установка управляющего кластера Bootsman
• DNS-имя управляющего кластера должно быть в DNS-сервере и разрешается для будущего подчинённого кластера
• Доступ подчинённого кластера к управляющему
• Сумма символов будущего имени кластера и имени Namespace не должно превышать 30 символов

Установка

Установку можно провести двумя способами:

• Использовать установщик Bootsman
• Применить yaml-манифесты

Установка с помощью установщика Bootsman

Заметка

Во время заполнения формы вы можете в любой момент переключится в режим yaml

Для создания подчинённого кластера авторизуйтесь в управляющий кластер и нажмите кнопку

Вас перенаправит на страничку установщика для заполнения данных о будущем кластере.

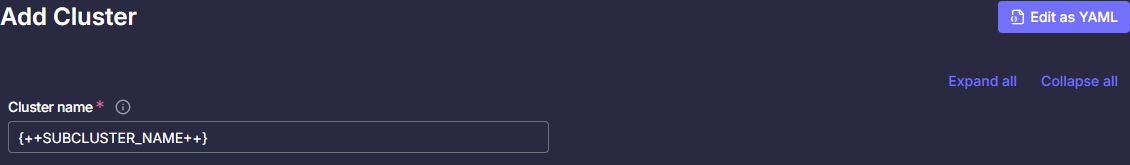

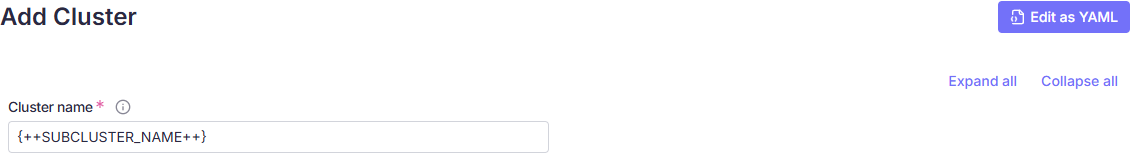

Сначала укажите имя нового подчинённого кластера (1)

1. Cluster Name

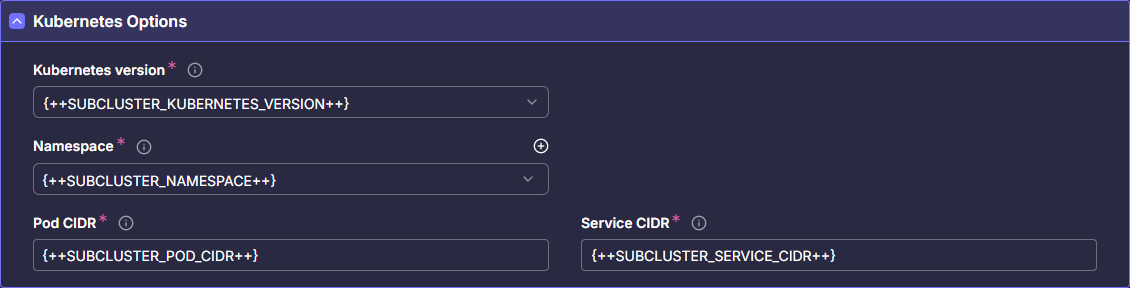

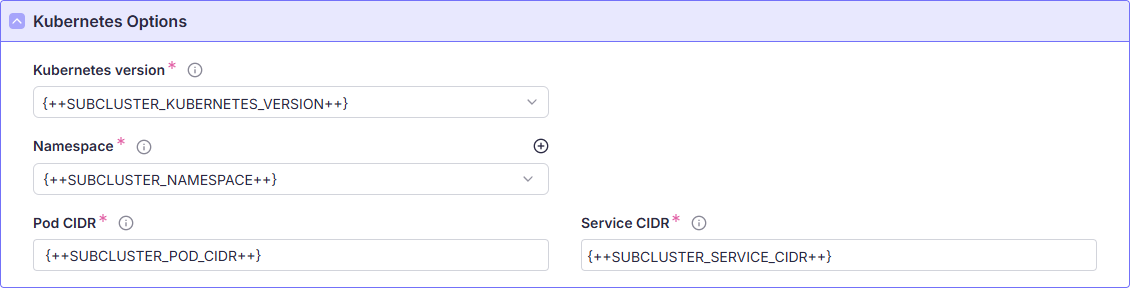

Kubernetes Options

Имя параметра	Описание	Комментарий
SUBCLUSTER_KUBERNETES_VERSION	Версия Kubernetes. Поддерживаемые версии
SUBCLUSTER_NAMESPACE	Namespace управляющего кластера, который будет содержать объекты подчинённого кластера
SUBCLUSTER_POD_CIDR	Подсеть для подов подчинённого кластера	Не пересекается с управляющим или другим подчинённым кластером
SUBCLUSTER_SERVICE_CIDR	Подсеть для сервисов подчинённого кластера	Не пересекается с управляющим или другим подчинённым кластером

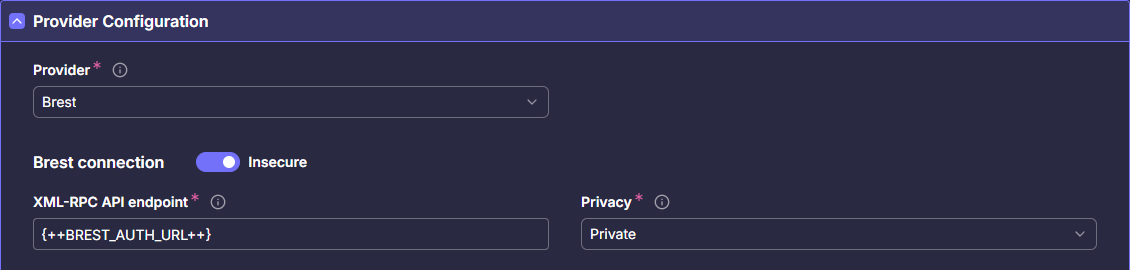

Provider Configuration

Имя параметра	Описание	Комментарий
BREST_AUTH_URL	IP-адрес или DNS-имя Brest. Пример: http://10.0.0.10:2633/RPC2

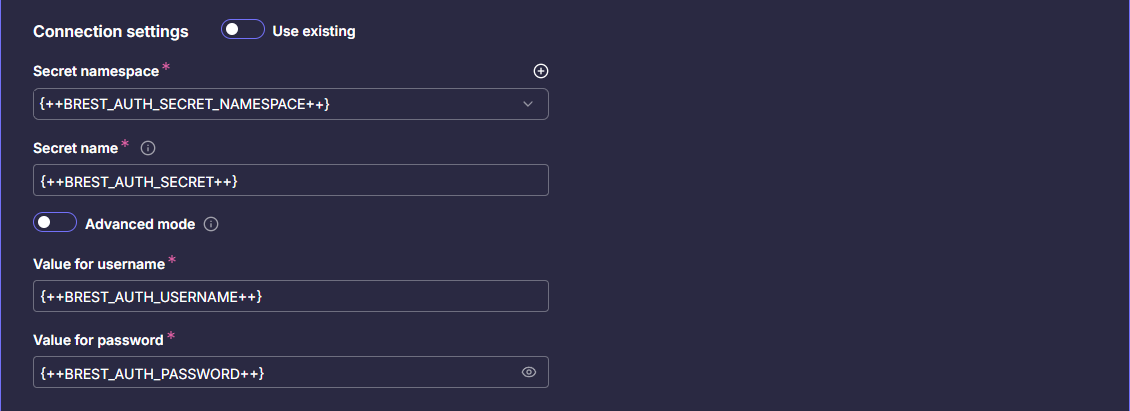

Заметка

В случае использования уже существующего секрета на управляющем кластере, следует использовать настройку "Credential settings" "Use existing" Формы помогут найти секрет и указать имена полей, которые соответствуют пользователю и паролю

Заметка

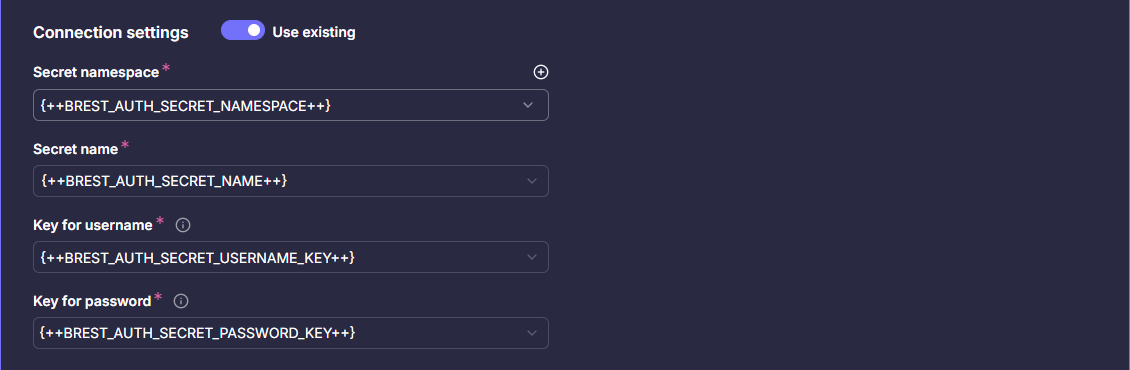

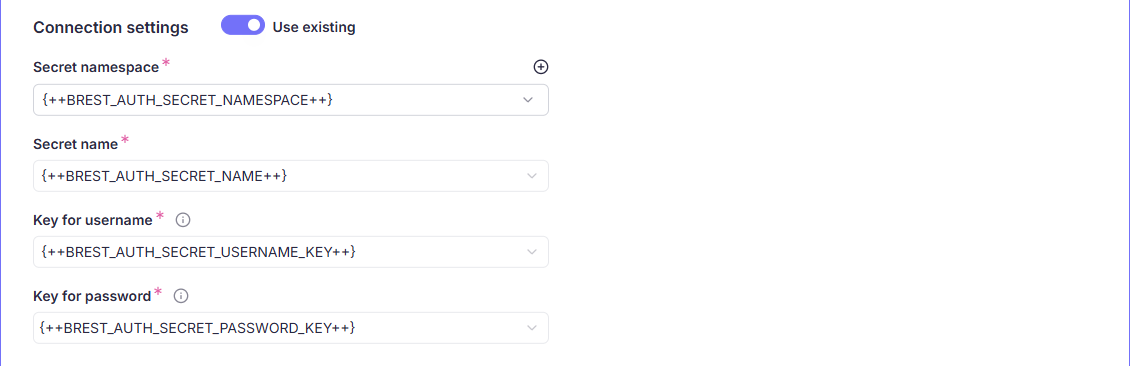

Advanced mode поможет вам задать специфические имена ключей в секрете. По умолчанию, username - пользователь, password - пароль

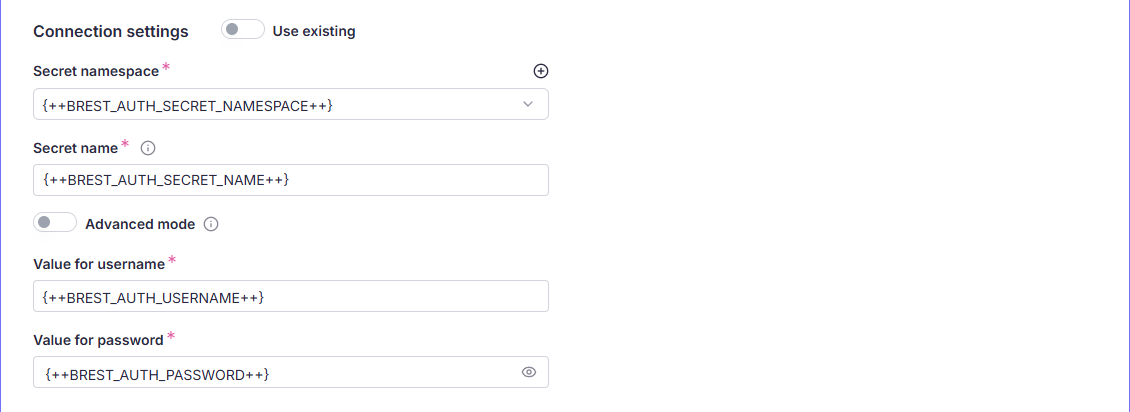

Имя параметра	Описание	Комментарий
BREST_AUTH_SECRET_NAMESPACE	Имя namespace, в котором размещен secret для авторизации
BREST_AUTH_SECRET_NAME	Имя секрета с авторизацией в Brest
BREST_AUTH_USERNAME	Пользователь Brest
BREST_AUTH_PASSWORD	Пароль пользователя Brest
BREST_AUTH_SECRET_USERNAME_KEY	Ключ в секрете для хранения имени пользователя Brest
BREST_AUTH_SECRET_PASSWORD_KEY	Ключ в секрете для хранения пароля пользователя Brest

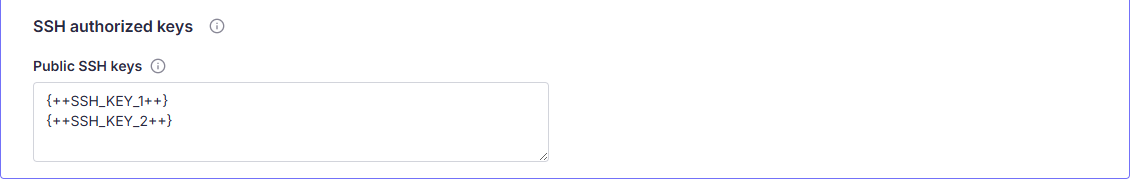

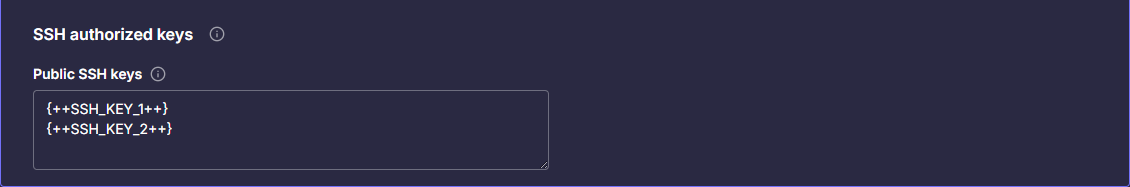

Имя параметра	Описание	Комментарий
$	Публичный ключ, который будет добавлен на узлы подчиненного кластера

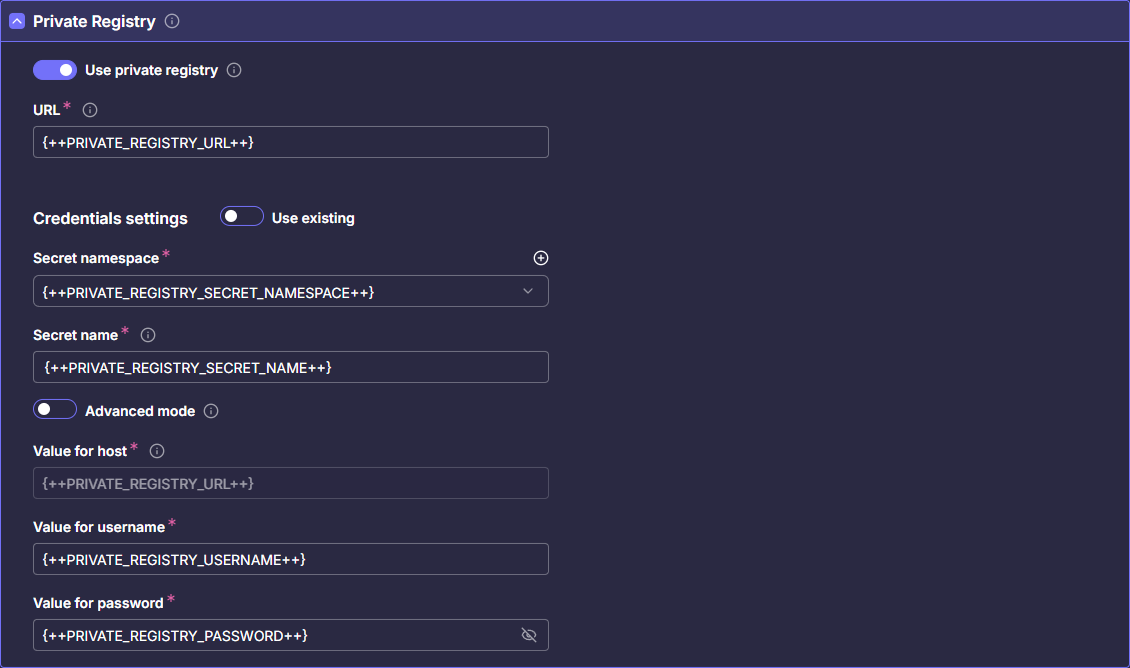

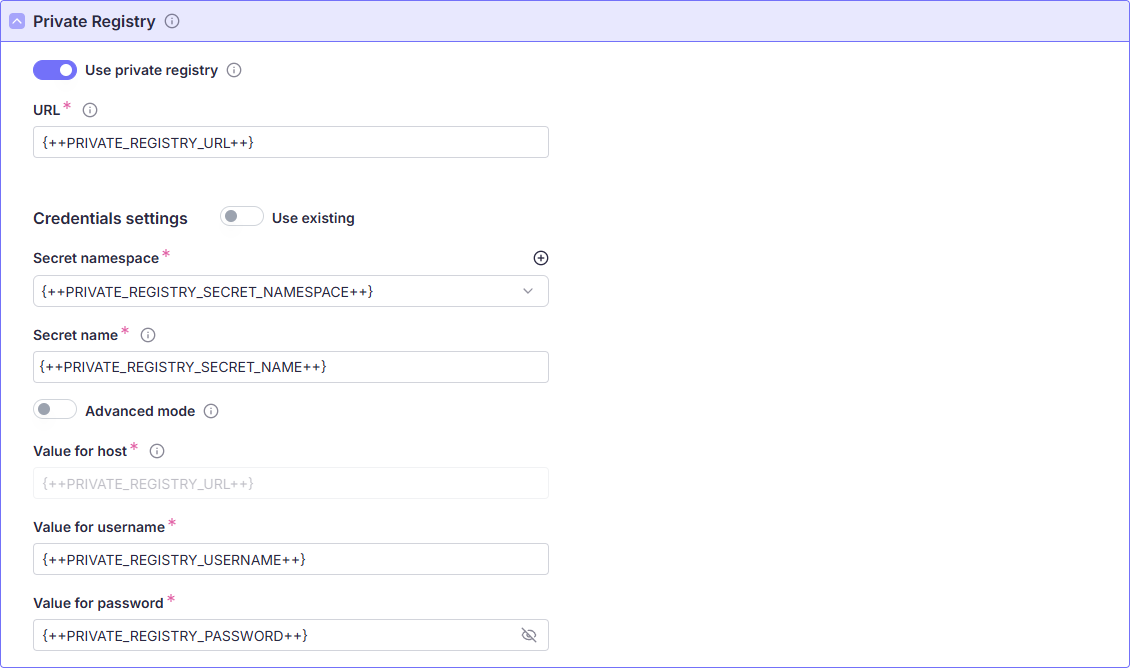

Private Registry

В случае, если вы хотите использовать наш репозиторий образов, то переключите параметр "Use private registry" в выключенное состояние и продолжайте заполнять в соотвествии с следующим разделом.

Если хотите произвести установку из локального репозитория, то заполните поля из формы ниже

Заметка

В случае использования уже существующего секрета на управляющем кластере, следует использовать настройку "Credential settings" "Use existing" Формы помогут найти секрет и указать имена полей, которые соответствуют пользователю и паролю

Заметка

Advanced mode поможет вам задать специфические имена ключей в секрете. По умолчанию, username - пользователь, password - пароль

Имя параметра	Описание	Комментарий
PRIVATE_REGISTRY_URL	URL вашего репозитория образов
PRIVATE_REGISTRY_SECRET_NAMESPACE	Namespace секрета
PRIVATE_REGISTRY_SECRET_NAME	Имя секрета
PRIVATE_REGISTRY_USERNAME	Имя пользователя в репозитории образов
PRIVATE_REGISTRY_PASSWORD	Пароль для пользователя в репозитории образов
PRIVATE_REGISTRY_SECRET_HOST_KEY	При использовании существующего secret. Указывает ключ, содержащий параметр HOST
PRIVATE_REGISTRY_SECRET_USERNAME_KEY	При использовании существующего secret. Указывает ключ, содержащий параметр USERNAME
PRIVATE_REGISTRY_SECRET_PASSWORD_KEY	При использовании существующего secret. Указывает ключ, содержащий параметр PASSWORD

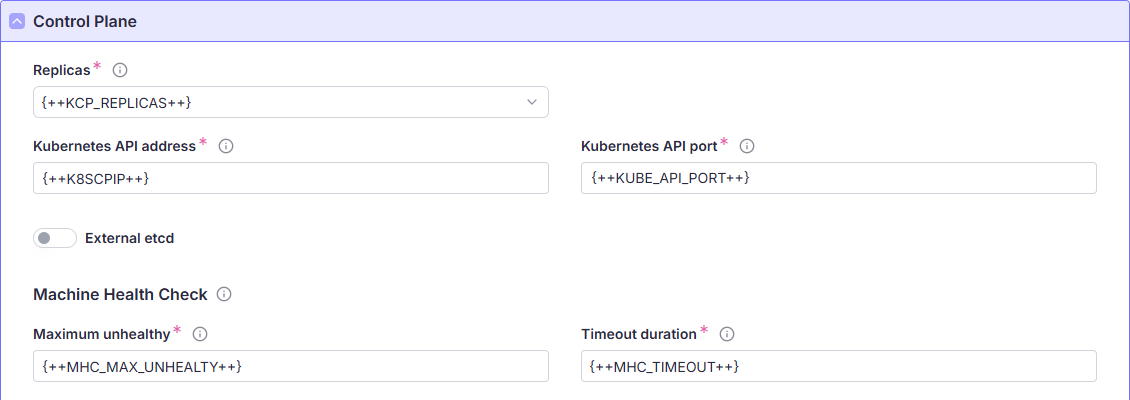

Control Plane

Заметка

Для работы кластера Bootsman c внешним ETCD потребуется дополнительная подготовка. Подробнее

Имя параметра	Описание	Комментарий
KCP_REPLICAS	Количество узлов с ролью master. Может принимать значения 3 или 5
K8SCPIP	IP ControlPlane подчиненного кластера. Адрес должен быть "свободен" и не состоять в dhcp-пулах Подробнее
KUBE_API_PORT	Порт для kube-api	По-умолчанию 6443
MHC_MAX_UNHEALTY	Пороговое значение для MachineHealthCheck, при превышении которого не будет выполняться исправления	Для узлов с ролью master, значение по-умолчанию 100%
MHC_TIMEOUT	Время, которое дается узлу на самостоятельное восстановление, прежде чем вмешается MachineHealthCheck	По-умолчанию 10m

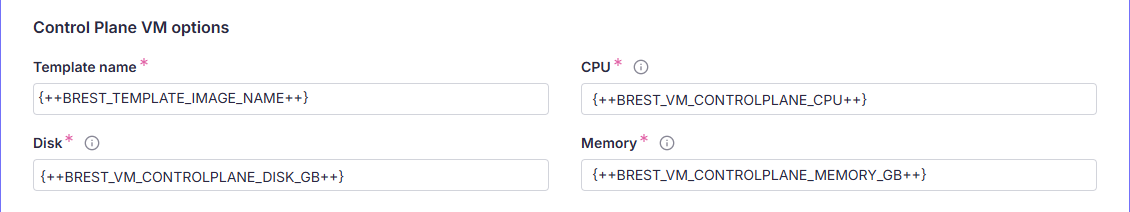

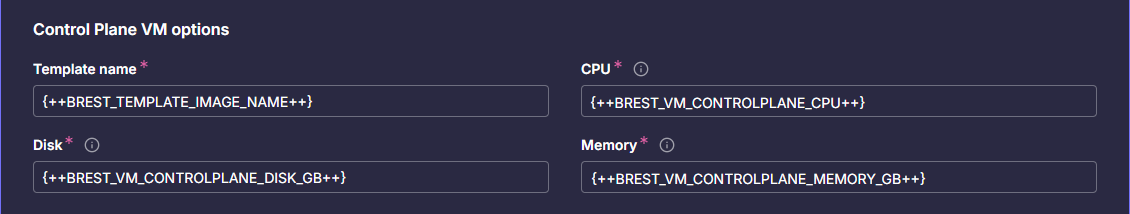

Шаблон виртуальных машин

Имя параметра	Описание	Комментарий
BREST_TEMPLATE_IMAGE_NAME	Имя шаблона виртуальной машины, из которого будут созданы новые виртуальные машины
BREST_VM_CONTROLPLANE_CPU	Число vCPU	Требования к инфраструктуре
BREST_VM_CONTROLPLANE_MEMORY_GB	Объём оперативной памяти. Пример: 8Gi	Требования к инфраструктуре
BREST_VM_CONTROLPLANE_DISK_GB	Объём дискового хранилища. Пример: 45Gi	Требования к инфраструктуре

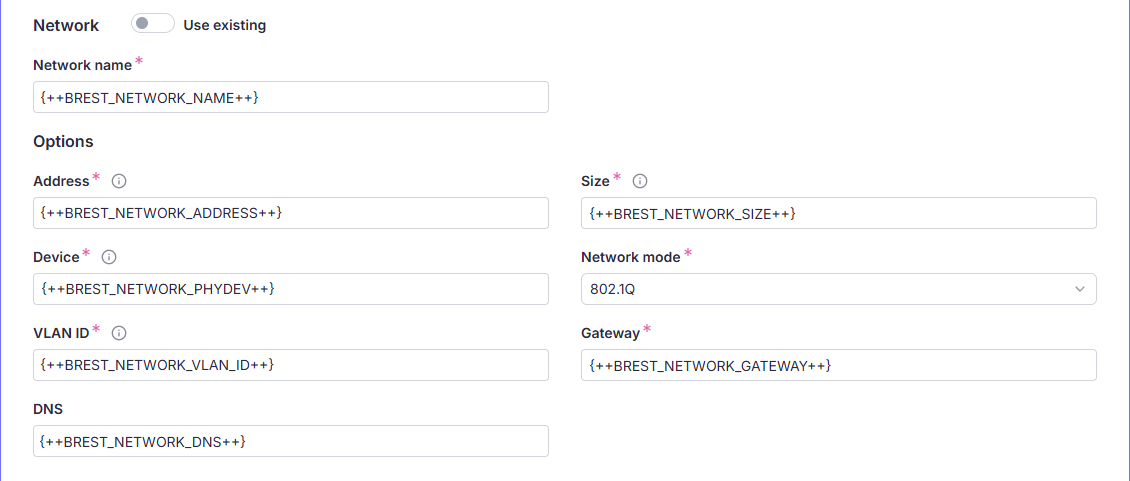

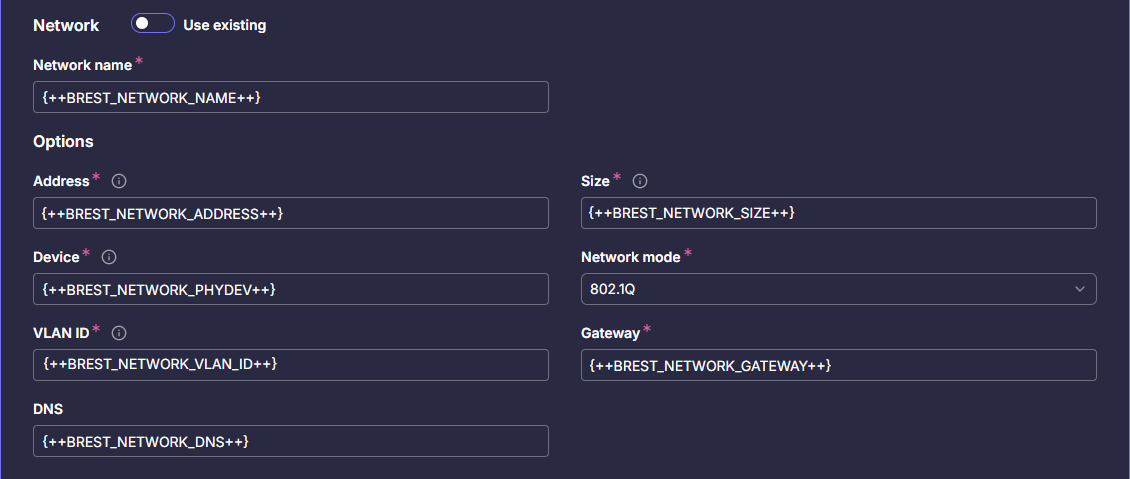

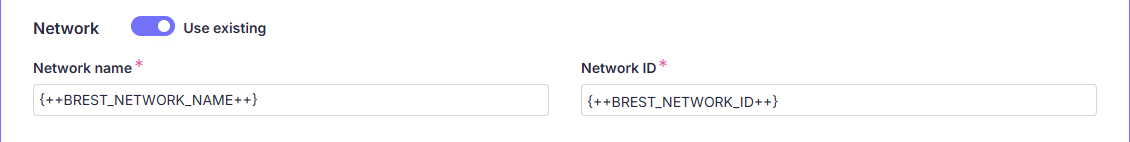

Имя параметра	Описание	Комментарий
BREST_NETWORK_NAME	Имя сети, в которую будут подключены новые виртуальные машины

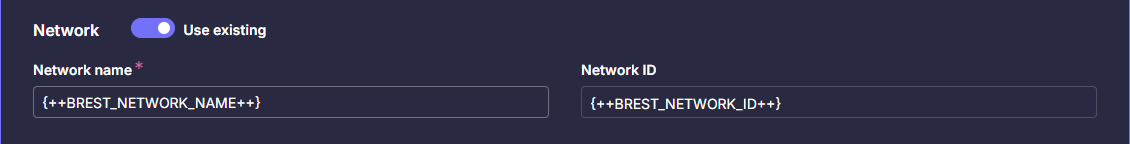

BREST_NETWORK_ID	ID существующей сети. Аналог BREST_NETWORK_NAME
BREST_NETWORK_ADDRESS	Начало DHCP-пула Бреста
BREST_NETWORK_SIZE	Число IP-адресов в DHCP-пуле
BREST_NETWORK_PHYDEV	Физическое устройство на узле
BREST_NETWORK_VLAN_ID	vlan ID внутри гипервизора Брест
BREST_NETWORK_GATEWAY	Адрес шлюза
BREST_NETWORK_DNS	Опционально. Адрес dns-сервера

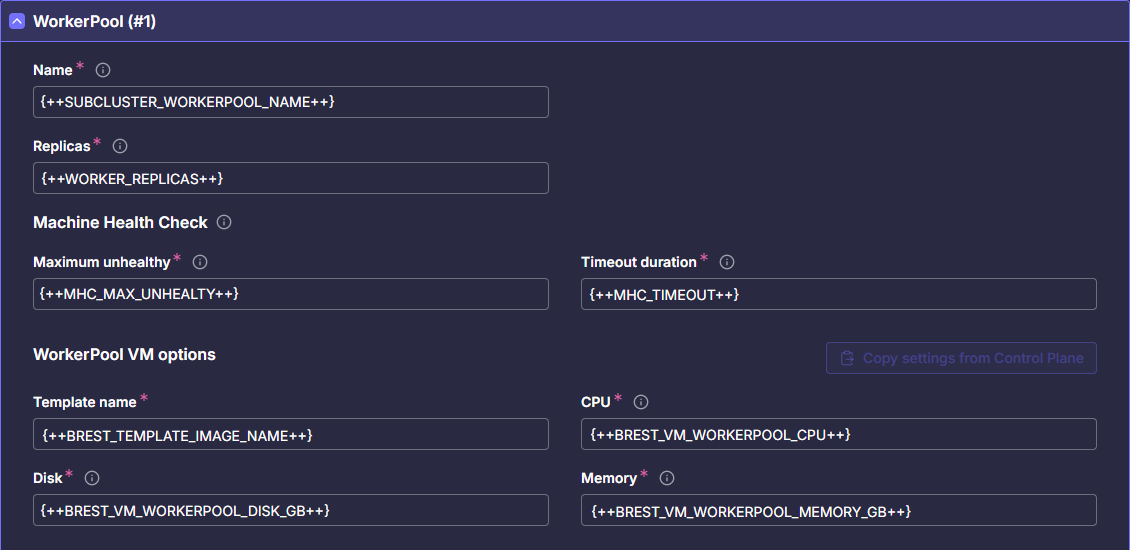

WorkerPool

Шаблон виртуальных машин

Заметка

Вы не ограничены в одном типе ВМ, предназначенных для нагрузки. Для создания дополнительного пула виртуальных машин используйте кнопку

Имя параметра	Описание	Комментарий
SUBCLUSTER_WORKERPOOL_NAME	Имя workerpool кластера. Должен быть уникальным в пределах namespace.
WORKER_REPLICAS	Число виртуальных машин
MHC_MAX_UNHEALTY	Пороговое значение для MachineHealthCheck, при превышении которого не будет выполняться исправления	Для узлов с ролью master, значение по-умолчанию 100%
MHC_TIMEOUT	Время, которое дается узлу на самостоятельное восстановление, прежде чем вмешается MachineHealthCheck	По-умолчанию 10m
BREST_TEMPLATE_IMAGE_NAME	Имя шаблона виртуальной машины, из которого будут созданы новые виртуальные машины
BREST_VM_WORKERPOOL_CPU	Число vCPU	Требования к инфраструктуре
BREST_VM_WORKERPOOL_MEMORY_GB	Объём оперативной памяти. Пример: 12Gi	Требования к инфраструктуре
BREST_VM_WORKERPOOL_DISK_GB	Объём дискового хранилища. Пример: 60Gi	Требования к инфраструктуре

Установка с помощью yaml-манифестов

Если вам удобнее способ применения yaml-манифестов, то ниже есть примеры. Заполните их в соответствии с описанием из главы, представленной ранее.

Для применения yaml-манифестов можно использовать kubectl

kubectl apply -f secret_brest_auth.yaml
kubectl apply -f cluster.yaml
kubectl apply -f workerpool.yaml

apiVersion: v1
kind: Secret
metadata:
  name: {++BREST_AUTH_SECRET_NAME++} (1)
  namespace: {++BREST_AUTH_SECRET_NAMESPACE++} (2)
data:
  password: {++BREST_AUTH_PASSWORD++} (3)
  username: {++BREST_AUTH_USERNAME++} (4)

1. Имя secret для авторизации в Брест.
   Один секрет может использоваться несколькими подчиненными кластерами.
2. Имя namespace.
   Может быть размещен в отдельном namespace относительно объектов подчиненного кластера.
3. Пароль для авторизации в Брест.
4. Имя пользователя для авторизации в Брест

apiVersion: provisioning.bootsman.tech/v1alpha1
kind: Cluster
metadata:
  name: {++SUBCLUSTER_NAME++} (1)
  namespace: {++SUBCLUSTER_NAMESPACE++} (2)
spec:
  bootsmanVersion: latest
  clusterType: capi
  capiConfig:
    controlPlane:
      replicas: {++KCP_REPLICAS++} (3)
      endpoint:
        host: {++K8SCPIP++} (4)
        port: {++KUBE_API_PORT++} (5)
    infrastructure:
      provider: brest
      sshAuthorizedKeys: (6)
            - >-
              ssh-ed25519 CCULn/YglEAzQcMqC7xIViZEl0gBU49o73wKaf1M0x0K0bgyZpG6DJDXw24cjbI4U4yaZI example
      brestProviderConfig:
        authConfig:
          identityEndpoint: {++BREST_AUTH_URL++} (7)
          passwordKey: password (8)
          secret:
            name: {++BREST_AUTH_SECRET_NAME++} (9)
            namespace: {++BREST_AUTH_SECRET_NAMESPACE++} (10)
          usernameKey: username (11)
        machineOptions:
          cpu: {++BREST_VM_CONTROLPLANE_CPU++} (12)
          disk: {++BREST_VM_CONTROLPLANE_MEMORY_GB++} (13)
          memory: {++BREST_VM_CONTROLPLANE_DISK_GB++} (14)
          template:
            name: {++BREST_TEMPLATE_IMAGE_NAME++} (15)
        network:
          name: {++BREST_NETWORK_NAME++} (16)
          useExisting: true (17)
        privacy: Private (18)
    kubernetesVersion: {++SUBCLUSTER_KUBERNETES_VERSION++} (19)
    network:
      podsCidrBlocks:
        - {++SUBCLUSTER_POD_CIDR++} (20)
      servicesCidrBlocks:
        - {++SUBCLUSTER_SERVICE_CIDR++} (21)
    registry:
      url: {++PRIVATE_REGISTRY_URL++} (22)
      credentials:
        username: {++PRIVATE_REGISTRY_USERNAME++} (23)
        password: {++PRIVATE_REGISTRY_PASSWORD++} (24)
    kubeletExtraArgs:
      kubeReserved: ''
      systemReserved: ''
      evictionHard: ''
      evictionMinimumReclaim: ''
      evictionMaxPodGracePeriod: ''
      maxPods: ''

1. Имя подчиненного кластера.
   Должен быть уникальным в пределах namespace.
2. Namespace управляющего кластера, который будет содержать объекты подчинённого кластера
3. Количество узлов с ролью master.
   Может принимать значения 3 или 5
4. IP ControlPlane подчиненного кластера.
   Адрес должен быть "свободен" и не состоять в dhcp-пулах Подробнее
5. Порт kube-api. По-умолчанию 6443
6. Список ssh-ключей, которые будут добавлены на узлы
7. IP-адрес или DNS-имя Brest.
   Пример: http://10.0.0.10:2633/RPC2
8. Имя ключа, содержащего пароль в secret. По-умолчанию - password
9. Имя secret с авторизацией в Brest
10. Имя namespace, в котором размещен secret для авторизации
11. Имя ключа, содержащего имя пользователя в secret. По-умолчанию - username
12. Число vCPU
13. Объём оперативной памяти.
    Пример: 8Gi.
    Требования к инфраструктуре
14. Объём дискового хранилища.
    Пример: 45Gi.
    Требования к инфраструктуре
15. Имя шаблона виртуальной машины, из которого будут созданы новые виртуальные машины
16. Имя сети, в которую будут подключены новые виртуальные машины
17. true - использовать существующую сеть
18. Брест поддерживает только Private
19. Версия Kubernetes. Поддерживаемые версии
20. Блок адресов для Pods.
    Должен не пересекаться с другими блоками внутри одного Kubernetes кластера.
    Минимальный размер блока /16
    Пример:

  podsCidrBlocks:
    - "172.20.0.0/16"

21. Блок адресов для Service.
    Должен не пересекаться с другими блоками внутри одного Kubernetes кластера.
    Минимальный размер блока /16
    Пример:

  servicesCidrBlocks:
    - "172.21.0.0/16"

22. URL вашего репозитория образов
23. Имя пользователя в репозитории образов
24. Пароль для пользователя в репозитории образов

apiVersion: provisioning.bootsman.tech/v1alpha1
kind: WorkerPool
metadata:
  name: {++SUBCLUSTER_WORKERPOOL_NAME++} (1)
  namespace: {++SUBCLUSTER_NAMESPACE++} (2)
spec:
  clusterName: {++SUBCLUSTER_NAME++} (3)
  kubernetesVersion: {++SUBCLUSTER_KUBERNETES_VERSION++} (4)
  replicas: {++WORKER_REPLICAS++} (5)
  infrastructure:
    provider: brest
    brestProviderConfig:
      cpu: {++BREST_VM_WORKERPOOL_CPU++} (6)
      disk: {++BREST_VM_WORKERPOOL_DISK_GB++} (7)
      memory: {++BREST_VM_WORKERPOOL_MEMORY_GB++} (8)
      template:
        name: {++BREST_TEMPLATE_IMAGE_NAME++} (9)
  kubeletExtraArgs:
    kubeReserved: ''
    systemReserved: ''
    evictionHard: ''
    evictionMinimumReclaim: ''
    evictionMaxPodGracePeriod: ''
    maxPods: ''

1. Имя workerpool кластера.
   Должен быть уникальным в пределах namespace.
2. Имя namespace, должен соответствовать имени namespace указанный в Cluster.yaml
3. Имя кластера SUBCLUSTER_NAME, к которому будет подключен workerpool
4. Версия Kubernetes.
   Может принимать значения указанные в cluster.yaml и ниже из числа поддерживаемых.
   Поддерживаемые версии)
5. Число узлов в workerpool. Сумма узлов во всех workerpool должна быть >=3
6. Число vCPU
7. Объём оперативной памяти.
   Пример: 12Gi.
   Требования к инфраструктуре
8. Объём дискового хранилища.
   Пример: 60Gi.
   Требования к инфраструктуре
9. Имя шаблона виртуальной машины, из которого будут созданы новые виртуальные машины
