Автоскейлинг в кластере

KEDA (Kubernetes Event-driven Autoscaling) позволяет автоматически масштабировать Kubernetes-объекты на основе событий, таких как нагрузка на процессор, память или другие метрики.

Основные возможности:

Позволяет масштабировать приложения в реальном времени в зависимости от количества событий, поступающих в систему. Это позволяет оптимизировать использование ресурсов и обеспечивать отзывчивость системы.
Интегрируется с различными поставщиками событий, такими как Apache Kafka, Azure Queue Storage, RabbitMQ и другими. Это обеспечивает гибкость в выборе источника данных для вашего приложения.
Интегрируется с механизмом масштабирования Horizontal Pod Autoscaler в Kubernetes, что позволяет использовать их вместе для оптимального управления нагрузкой.
Предоставляет различные параметры конфигурации, такие как минимальное и максимальное количество реплик, метрики для масштабирования и т. д., что позволяет настраивать его поведение под конкретные потребности приложения.*

Подключение модуля

Заметка

Общая информация по работе с модулями: Работа с модулями

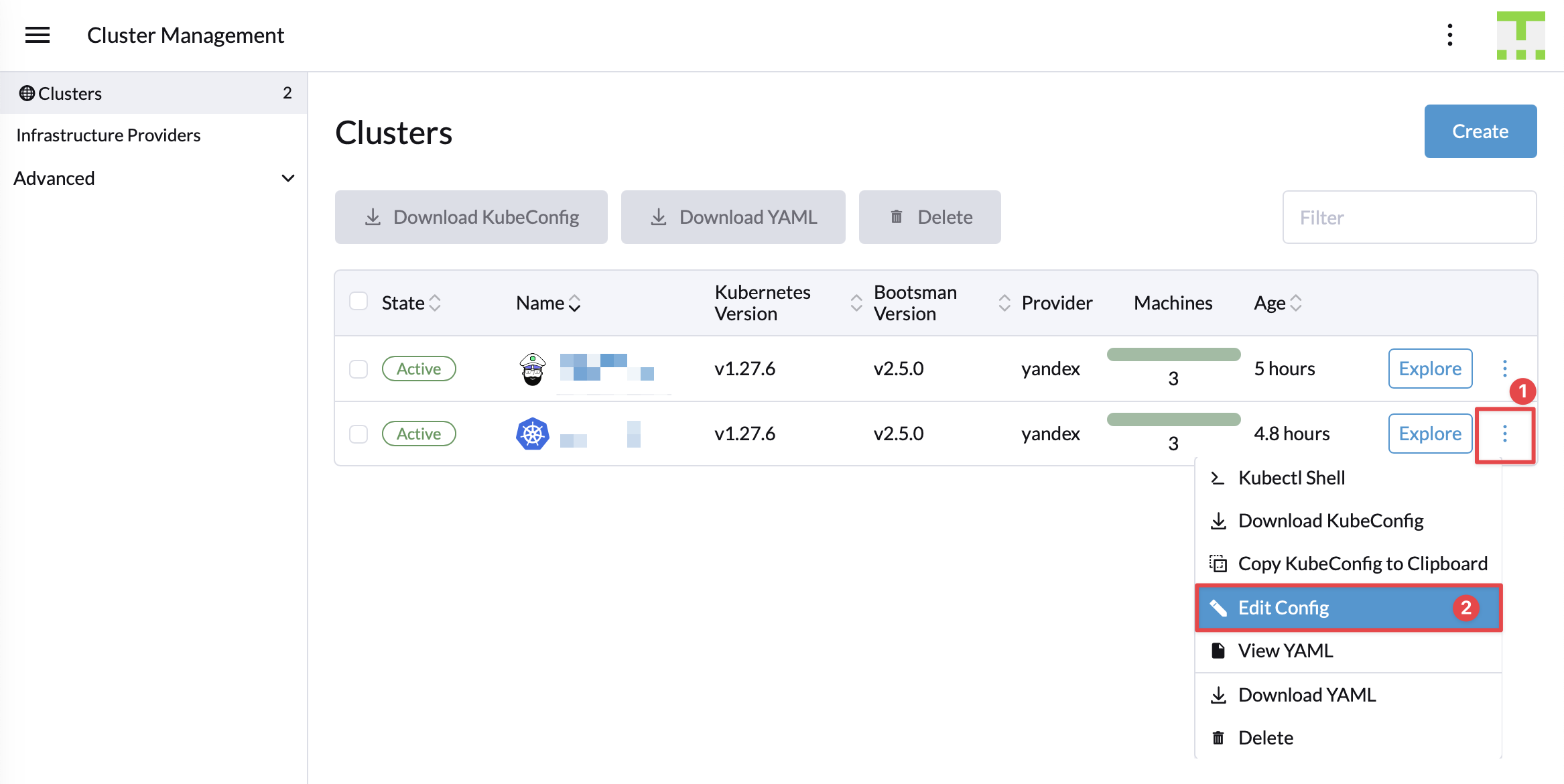

Для установки модуля необходимо перейти в раздел Cluster Management и открыть его на редактирование

Где проскроллить вниз и добавить модуль keda и нажать кнопку "Apply".

Использование

Внимание!

Несколько разных ScaledObject не могут управлять одним объектом(scaleTarget). Для того чтобы масштабировать по нескольким правилам нужно все "triggers" указывать в одном ScaledObject

Автоскейлинг экземпляров приложения (pods)

Для автоматического масштабирования Deployment (и других контроллеров рабочей нагрузки: StatefulSet, CRDs) необходимо создать ScaledObject - ресурс содержащий параметры автоскейлинга и его цели.

ScaledObject.yaml

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: ${ SO_NAME }
  namespace: ${ SO_NAMESPACE }
spec:
  maxReplicaCount: ${ MAX_REPLICA_COUNT }
  minReplicaCount: ${ MIN_REPLICA_COUNT }
  scaleTargetRef:
    apiVersion: ${ API_VERSION_TARGET_KIND }
    kind: ${ TARGET_KIND }
    name: ${ TARGET_NAME }
  triggers: # Список триггеров для активации автоскейлинга целевых ресурсов. Ниже приведен пример такого триггера
    - type: prometheus # Тип триггера
      metadata:
        serverAddress: http://rancher-monitoring-prometheus.cattle-monitoring-system.svc.cluster.local:9090 # Адрес источника
        threshold: '100'
        query: sum(node_namespace_pod_container:container_cpu_usage_seconds_total:sum_irate{namespace="default"} * on(namespace,pod) group_left(workload, workload_type) namespace_workload_pod:kube_pod_owner:relabel{namespace="default",workload_type="deployment",workload="my-deployment"}) by (workload, workload_type)

Описание параметров

Имя параметра	Описание	Комментарий
${SO_NAME}	Имя ресурса ScaledObject	Обязательный.
${SO_NAMESPACE}	Namespace ScaledObject	Опциональный. Масштабируемое приложение должно находиться в одном namespace с конфигурацией ScaledObject. По умолчанию: `default`
${MAX_REPLICA_COUNT}	Максимальное количество реплик целевого ресурса	Опциональный. По умолчанию: `100`
${MIN_REPLICA_COUNT}	Минимальное количество реплик целевого ресурса	Опциональный. По умолчанию: `0`
${API_VERSION_TARGET_KIND}	Версия API kind целевого ресурса	Опциональный. По умолчанию: `apps/v1`
${TARGET_KIND}	Тип (kind) объекта целевого ресурса	Опциональный. По умолчанию: `Deployment`
${TARGET_NAME}	Имя целевого ресурса	Обязательный

Ознакомится с полной спецификацией ScaledObject можно в официальной документации. Список всех триггеров для скейлинга целевого ресурса.

Примеры ScaledObject

ScaledObject.yaml

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: my-deployment-scaledobject
  namespace: default
  labels:
    deploymentName: dummy
spec:
  maxReplicaCount: 5
  minReplicaCount: 1
  scaleTargetRef:
    apiVersion: apps/v1 #Default: apps/v1
    kind: Deployment #Default: Deployment
    name: load
  triggers:
    - type: prometheus
      metadata:
        serverAddress: http://rancher-monitoring-prometheus.cattle-monitoring-system.svc.cluster.local:9090
        threshold: '1'
        query: sum(node_namespace_pod_container:container_cpu_usage_seconds_total:sum_irate{namespace="default"} * on(namespace,pod) group_left(workload, workload_type) namespace_workload_pod:kube_pod_owner:relabel{namespace="default",workload_type="deployment",workload="load"}) by (workload, workload_type)

Следующей командой можно запустить стресс-тест с Deployment, который будет маштабироваться в соответствии с конфигурацией ScaledObject

kubectl create deployment load --image=vish/stress --replicas 1 -- /stress --cpus 2 --mem-total 512M --logtostderr

Проверить корректность настроек можно в статусе объектов HorizontalPodAutoscaler и ScaledObject:

> kubectl get hpa
NAME                                  REFERENCE         TARGETS         MINPODS   MAXPODS   REPLICAS   AGE
keda-hpa-my-deployment-scaledobject   Deployment/load   1903m/1 (avg)   1         5         5          3m38s

> kubectl get hpa keda-hpa-my-deployment-scaledobject -o jsonpath="{.status.currentMetrics[*]}"
{"external":{"current":{"averageValue":"1909m"},"metric":{"name":"s0-prometheus","selector":{"matchLabels":{"scaledobject.keda.sh/name":"my-deployment-scaledobject"}}}},"type":"External"}

> kubectl get scaledobject my-deployment-scaledobject -n default -o jsonpath="{.status.health}"
{"s0-prometheus":{"numberOfFailures":0,"status":"Happy"}}>

Автоскейлинг узлов WorkerPool подчиненного кластера (nodes)

Keda позволяет автоматически масштабировать WorkerPool подчиненного кластера

Для этого сначала нужно получить ID подчиненного кластера:

> kubectl get clusters.provisioning.bootsman.tech **sub-example** -o=jsonpath='{.status.rancherClusterRef.name}'
c-m-wb84fv65

Где sub-example - имя подчиненного кластера.

Bootsman автоматически создает ClusterTriggerAuthentication и соответствующий секрет, при включении модуля Keda.

ScaledObject.yaml

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: ${ SO_NAME }
  namespace: ${ SO_NAMESPACE }
  annotations:
    scaledobject.keda.sh/transfer-hpa-ownership: ${ TRANSFER_HPA_OWNERSHIP }
    validations.keda.sh/hpa-ownership: ${ HPA_OWNERSHIP }
    autoscaling.keda.sh/paused: ${ PAUSED }
spec:
  scaleTargetRef:
    apiVersion: ${ API_VERSION_TARGET_KIND }
    kind: ${ TARGET_KIND }
    name: ${ TARGET_NAME }
  pollingInterval: ${ POLLING_INTERVAL }
  cooldownPeriod: ${ COOLDOWN_PERIOD }
  minReplicaCount: ${ MIN_REPLICA_COUNT }
  maxReplicaCount: ${ MAX_REPLICA_COUNT }
  fallback:
    failureThreshold: ${ FALLBACK_FAILURE_THRESHOLD }
    replicas: ${ FALLBACK_REPLICAS }
  triggers:
    - type: prometheus
      metadata:
        authModes: "basic"
        serverAddress: https://rancher.cattle-system/k8s/clusters/${ SUB-CLUSTER_ID }/api/v1/namespaces/cattle-monitoring-system/services/http:rancher-monitoring-prometheus:9090/proxy # Адрес сервера Prometheus. Необходимо обязательно указать ID кластера полученный в предыдущих шагах
        unsafeSsl: "true"
        query: sum(100 * avg(1 - rate(node_cpu_seconds_total{mode="idle",nodename=~".*-md-.*"}[1m])) by (nodename)) # Запрос Prometheus для мониторинга
        threshold: "50" # Пороговое значение для срабатывания автомасштабирования
      authenticationRef:
        kind: ClusterTriggerAuthentication
        name: keda-trigger-auth #Имя объекта ClusterTriggerAuthentication содержащего ссылку на секрет с токеном

Описание параметров

Имя параметра	Описание	Комментарий
${SO_NAME}	Имя ресурса ScaledObject	Обязательный.
${SO_NAMESPACE}	Namespace ScaledObject	Опциональный. Объект WorkerPool должен находиться в одном namespace с конфигурацией ScaledObject. По умолчанию: `default`
${TRANSFER_HPA_OWNERSHIP}	Передача существующего владения HPA данному объекту	Опциональный. По умолчанию: `"true"`
${HPA_OWNERSHIP}	Проверка владения HPA на этом ScaledObject	Опциональный. По умолчанию: `"true"`
${PAUSED}	Приостановка автомасштабирования объектов явно	Опциональный. По умолчанию: `"false"`
${API_VERSION_TARGET_KIND}	Версия API kind целевого ресурса (WorkerPool)	Опциональный. По умолчанию: `provisioning.bootsman.tech/v1alpha1`
${TARGET_KIND}	Тип (kind) объекта целевого ресурса (WorkerPool)	Опциональный. По умолчанию: `Workerpool`
${TARGET_NAME}	Имя WorkerPool'а подчиненного кластера, для которого мы создаем правило масштабирования	Обязательный
${POLLING_INTERVAL}	Интервал для проверки каждого триггера в секундах.	Опциональный. По умолчанию: `30`
${COOLDOWN_PERIOD}	Период ожидания после того, как последний триггер сообщил об активности, прежде чем масштабировать ресурс обратно до 0, в секундах.	Опциональный. По умолчанию: `300`
${MAX_REPLICA_COUNT}	Максимальное количество реплик целевого ресурса	Опциональный. По умолчанию: `100`
${MIN_REPLICA_COUNT}	Минимальное количество реплик целевого ресурса	Опциональный. По умолчанию: `0`
${FALLBACK_FAILURE_THRESHOLD}	Количество неудачных попыток получить данные из источника	Опциональный. Обязательный если секция `fallback` используется
${FALLBACK_REPLICAS}	Количество реплик в случае ошибки Keda	Опциональный. Обязательный если секция `fallback` используется

Примеры ScaledObject

В примерах установлены следующие значения

$SUB_CLUSTER_ID = c-m-w4lfkvns

$TARGET_NAME = sub-example-worker

Средняя загрузка CPU на нодах более 80%

ScaledObject.yaml

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: cluster-a
  namespace: default
  annotations:
    scaledobject.keda.sh/transfer-hpa-ownership: "true"
    validations.keda.sh/hpa-ownership: "true"
    autoscaling.keda.sh/paused: "false"
spec:
  scaleTargetRef:
    apiVersion: provisioning.bootsman.tech/v1alpha1
    kind: WorkerPool
    name: sub-example-worker
  pollingInterval: 10
  cooldownPeriod: 150
  minReplicaCount: 3
  maxReplicaCount: 5
  fallback:
    failureThreshold: 3
    replicas: 5
  triggers:
    - type: prometheus
      metadata:
        authModes: "basic"
        serverAddress: https://rancher.cattle-system/k8s/clusters/c-m-w4lfkvns/api/v1/namespaces/cattle-monitoring-system/services/http:rancher-monitoring-prometheus:9090/proxy
        unsafeSsl: "true"
        query: sum(100 * avg(1 - rate(node_cpu_seconds_total{mode="idle",nodename=~".*-md-.*"}[1m])) by (nodename))
        threshold: "50"
      authenticationRef:
        kind: ClusterTriggerAuthentication
        name: keda-trigger-auth

Средняя загрузка RAM на нодах более 80%

ScaledObject.yaml

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: cluster-a
  namespace: default
  annotations:
    scaledobject.keda.sh/transfer-hpa-ownership: "true"
    validations.keda.sh/hpa-ownership: "true"
    autoscaling.keda.sh/paused: "false"
spec:
  scaleTargetRef:
    apiVersion: provisioning.bootsman.tech/v1alpha1
    kind: WorkerPool
    name: sub-example-worker
  pollingInterval: 10
  cooldownPeriod: 150
  minReplicaCount: 3
  maxReplicaCount: 5
  fallback:
    failureThreshold: 3
    replicas: 5
  triggers:
    - type: prometheus
      metadata:
        authModes: "basic"
        serverAddress: https://rancher.cattle-system/k8s/clusters/c-m-w4lfkvns/api/v1/namespaces/cattle-monitoring-system/services/http:rancher-monitoring-prometheus:9090/proxy
        unsafeSsl: "true"
        query: sum((1 - (node_memory_MemAvailable_bytes{nodename=~".*-md-.*"} / node_memory_MemTotal_bytes{nodename=~".*-md-.*"})) * 100)
        threshold: "40"
      authenticationRef:
        kind: ClusterTriggerAuthentication
        name: keda-trigger-auth

Среднее число подов на каждой ноде более 200

ScaledObject.yaml

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: cluster-a
  namespace: default
  annotations:
    scaledobject.keda.sh/transfer-hpa-ownership: "true"
    validations.keda.sh/hpa-ownership: "true"
    autoscaling.keda.sh/paused: "false"
spec:
  scaleTargetRef:
    apiVersion: provisioning.bootsman.tech/v1alpha1
    kind: WorkerPool
    name: sub-example-worker
  pollingInterval: 10
  cooldownPeriod: 150
  minReplicaCount: 3
  maxReplicaCount: 5
  fallback:
    failureThreshold: 3
    replicas: 5
  triggers:
    - type: prometheus
      metadata:
        authModes: "basic"
        serverAddress: https://rancher.cattle-system/k8s/clusters/c-m-w4lfkvns/api/v1/namespaces/cattle-monitoring-system/services/http:rancher-monitoring-prometheus:9090/proxy
        unsafeSsl: "true"
        query: sum(kubelet_running_pods{node=~".*-md-.*"}) OR sum(kubelet_running_pod_count{node=~".*-md-.*"})
        threshold: "200"
      authenticationRef:
        kind: ClusterTriggerAuthentication
        name: keda-trigger-auth

Пример нескольких правил масштабирования в одном ScaledObject:

ScaledObject.yaml

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: cluster-a
  namespace: default
  annotations:
    scaledobject.keda.sh/transfer-hpa-ownership: "true"
    validations.keda.sh/hpa-ownership: "true"
    autoscaling.keda.sh/paused: "false"
spec:
  scaleTargetRef:
    apiVersion: provisioning.bootsman.tech/v1alpha1
    kind: WorkerPool
    name: sub-example-worker
  pollingInterval: 10
  cooldownPeriod: 150
  minReplicaCount: 3
  maxReplicaCount: 5
  fallback:
    failureThreshold: 3
    replicas: 5
  triggers:
    - type: prometheus
      metadata:
        authModes: "basic"
        serverAddress: https://rancher.cattle-system/k8s/clusters/c-m-w4lfkvns/api/v1/namespaces/cattle-monitoring-system/services/http:rancher-monitoring-prometheus:9090/proxy
        unsafeSsl: "true"
        query: sum(100 * avg(1 - rate(node_cpu_seconds_total{mode="idle",nodename=~".*-md-.*"}[1m])) by (nodename))
        threshold: "50"
      authenticationRef:
        kind: ClusterTriggerAuthentication
        name: keda-trigger-auth
    - type: prometheus
      metadata:
        authModes: "basic"
        serverAddress: https://rancher.cattle-system/k8s/clusters/c-m-w4lfkvns/api/v1/namespaces/cattle-monitoring-system/services/http:rancher-monitoring-prometheus:9090/proxy
        unsafeSsl: "true"
        query: sum((1 - (node_memory_MemAvailable_bytes{nodename=~".*-md-.*"} / node_memory_MemTotal_bytes{nodename=~".*-md-.*"})) * 100)
        threshold: "40"
      authenticationRef:
        kind: ClusterTriggerAuthentication
        name: keda-trigger-auth

Официальная документация KEDA
