Архитектура компонентов платформы “Боцман”

Архитектура платформы Боцман включает центральный управляющий кластер и множество дочерних кластеров, работающих в режиме централизованного управления. Построена на модульном принципе отказоустойчивого проектирования с интегрированными функциями автоматического восстановления после сбоев.

Платформа Боцман легко интегрируется с имеющейся инфраструктурой и поддерживает совместную работу с существующими сервисами аутентификации, авторизации, мониторинга, резервного копирования и информационной безопасности.

В основе каждого кластера платформы лежит открытое программное обеспечение для оркестрации контейнеризированных приложений Kubernetes. Kubernetes используется как есть, без изменений, что обеспечивает полную совместимость с официальной документацией и разработанными под Kubernetes техническими решениями.
Список поддерживаемых версий Kubernetes указаны в матрице совместимости.

В состав платформы входят следующие проекты CNCF (Cloud Native Computing Foundation):

• Kubernetes
• CoreDNS
• Containerd
• Helm
• Cluster API
• Keda
• Nginx
• ETCD
• Longhorn
• Cilium
• Kyverno
• Grafana
• Cert-manager
• Kube-VIP
• Dex
• Velero
• Victoria Metrics

Основные модули платформы:

• Управление жизненным циклом запускаемого ПО в контейнерах
• Мониторинг состояния узлов и автоматическое исцеление кластера
• Управление жизненным циклом узлов кластера
• Автоматическое масштабирование кластеров
• Контроль и учет ресурсов
• Управление GPU узлами
• Непрерывная поставка (CD)
• Управление правами пользователя

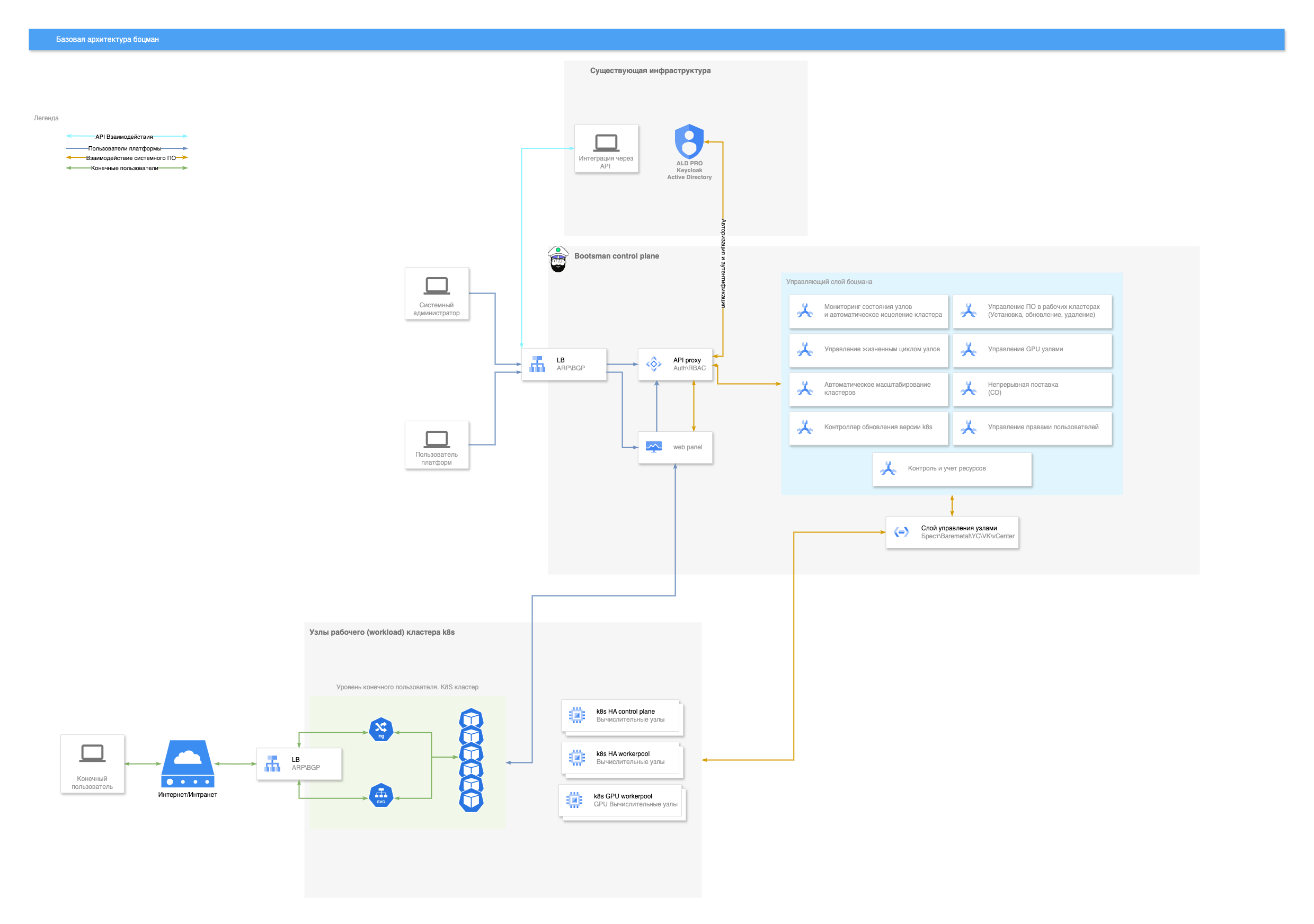

Визуальное представление взаимодействия компонентов представлена на рис.1

Доступ к функциональности платформы возможен как через web-интерфейс, так и посредством программного API, что обеспечивает гибкость как при ручном управлении, так и при автоматизированной интеграции.

Решение поддерживает множественные режимы установки: облачные инфраструктуры, виртуальные среды гипервизоров и физические серверы (baremetal), что позволяет эффективно создавать и распределять кластеры между различными пользователями и рабочими группами.

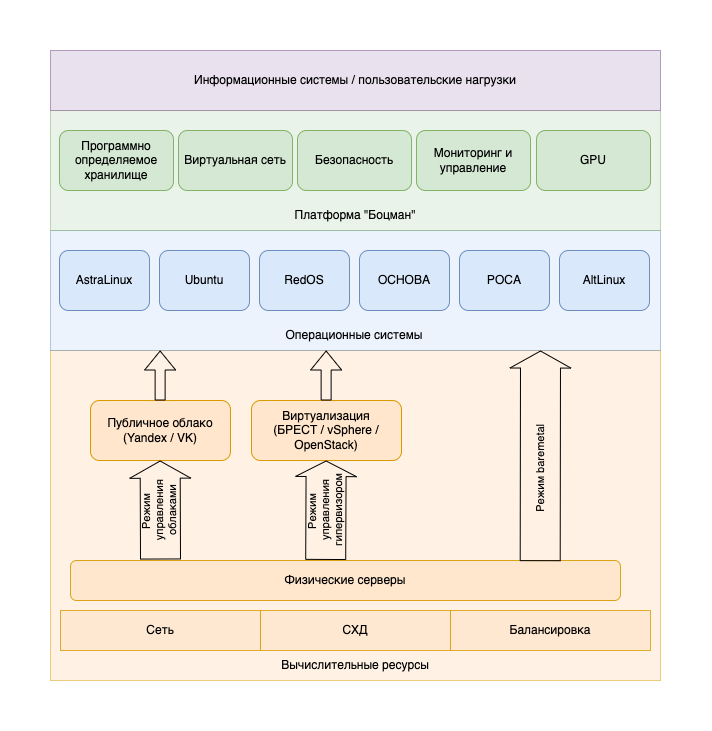

Визуальное представление уровня работы платформы. Рис. 2
