Требования к запуску нового подчинённого кластера

Заметка

Для работы кластера Bootsman c внешним ETCD потребуется дополнительная подготовка. Подробнее

Перед началом установки подчинённого кластера следует удовлетворить следующие требования:

• Успешная установка управляющего кластера Bootsman
• DNS-имя управляющего кластера должно быть в DNS-сервере и разрешается для будущего подчинённого кластера
• Доступ подчинённого кластера к управляющему
• Сумма символов будущего имени кластера и имени Namespace не должно превышать 30 символов

Установка

Установку можно провести двумя способами:

• Использовать установщик Bootsman
• Применить yaml-манифесты

Установка с помощью установщика Bootsman

Заметка

Во время заполнения формы вы можете в любой момент переключиться в режим yaml

Для создания подчинённого кластера авторизуйтесь в управляющий кластер и нажмите кнопку

Откроется страница установщика для заполнения данных о будущем кластере.

Сначала укажите имя нового подчинённого кластера (1) и описание (2)

1. Cluster Name
2. Description

Kubernetes Options

Имя параметра	Описание	Комментарий
$	Версия Kubernetes
$	Namespace управляющего кластера, который будет содержать объекты подчинённого кластера
$	Подсеть для подов подчинённого кластера	Не пересекается с управляющим или другим подчинённым кластером
$	Подсеть для сервисов подчинённого кластера	Не пересекается с управляющим или другим подчинённым кластером

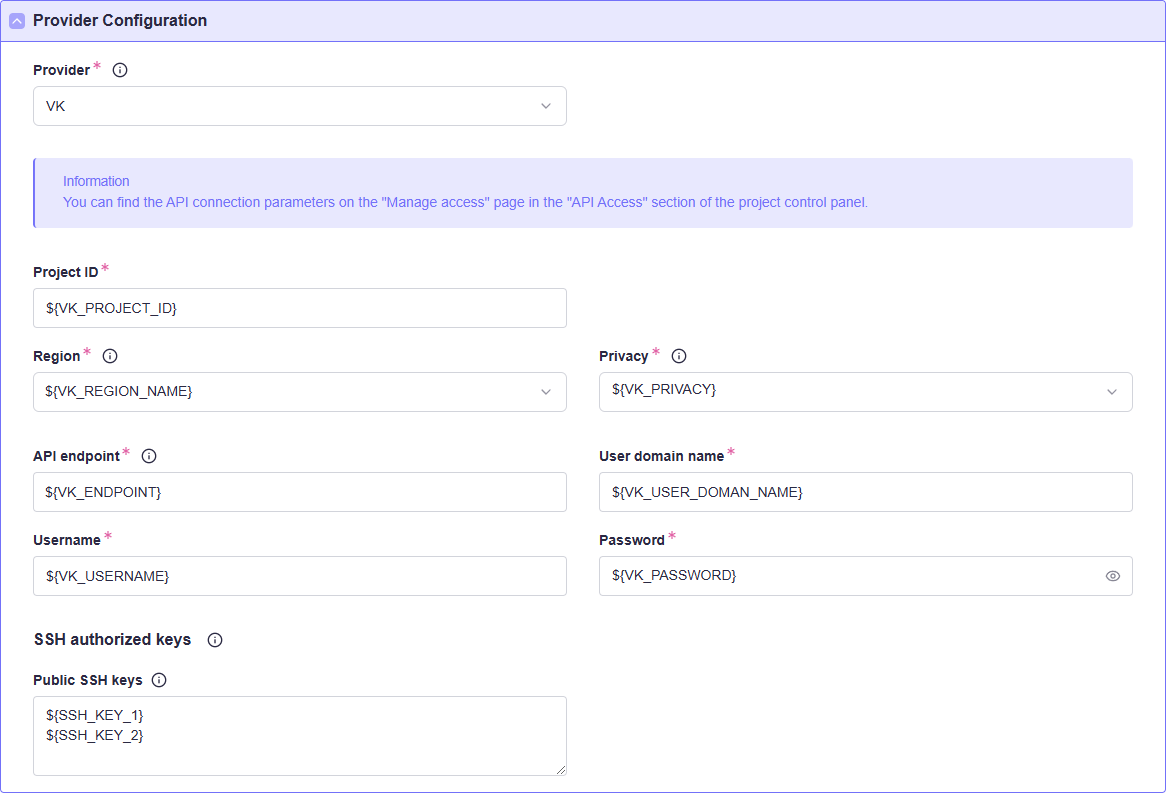

Provider Configuration

Имя параметра	Описание	Комментарий
$	ID проекта в облаке VK	Можно узнать в "Найстройках проекта" в разделе "Terraform" параметр "Project ID / tenant_id"
$	Служебный параметр для работы с API	Можно узнать в "Найстройках проекта" в разделе "Доступ по API" параметр "Region Name"
$	Выбор режима взаимодействия с кластером	Поддерживаемые значения Public, PrivateMachines, Private. Подробнее
$	URL для API доступа к вашему проекту	Можно узнать в "Найстройках проекта" в разделе "Доступ по API" параметр "Auth URL"
$	Технический параметр. Всегда будет "users"	Можно узнать в "Найстройках проекта" в разделе "Доступ по API" параметр "Auth URL"
$	Имя пользователя для авторизации в VK Cloud
$	Пароль пользователя для авторизации в VK Cloud
$	Публичный ключ, который будет добавлен на узлы подчиненного кластера

Private Registry

В случае, если вы хотите использовать наш репозиторий образов, то переключите параметр "Use private registry" в выключенное состояние и продолжайте заполнять в соотвествии с следующим разделом.

Если хотите произвести установку из локального репозитория, то заполните поля из формы ниже

Заметка

В случае использования уже существующего секрета на управляющем кластере, следует использовать настройку "Credential settings" "Use existing" Формы помогут найти секрет и указать имена полей, которые соотвествуют пользователю и паролю

Заметка

Advanced mode поможет вам задать специфические имена ключей в секрете. По умолчанию, username - пользователь, password - пароль

Имя параметра	Описание	Комментарий
$	URL вашего репозитория образов
$	Namespace секрета
$	Имя секрета
$	Имя пользователя в репозитории образов
$	Пароль для пользователя в репозитории образов

Control Plane

Заметка

Для работы кластера Bootsman c внешним ETCD потребуется дополнительная подготовка. Подробнее

Имя параметра	Описание	Комментарий
$	Число реплик мастер-нод
$	Порт для kube-api	По умолчанию 6443

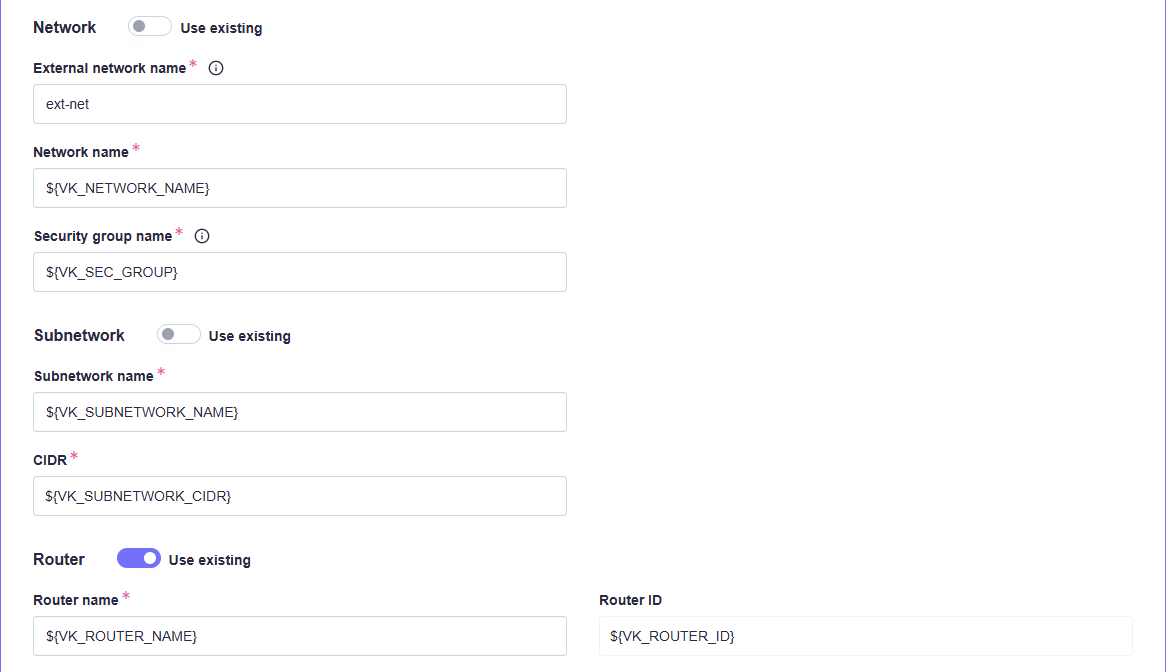

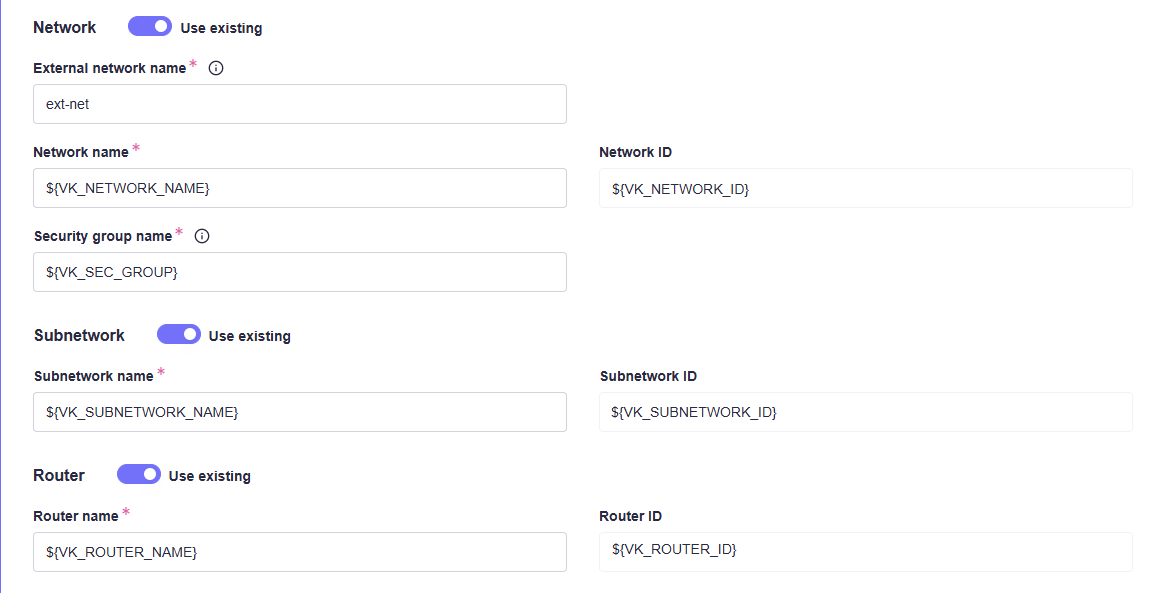

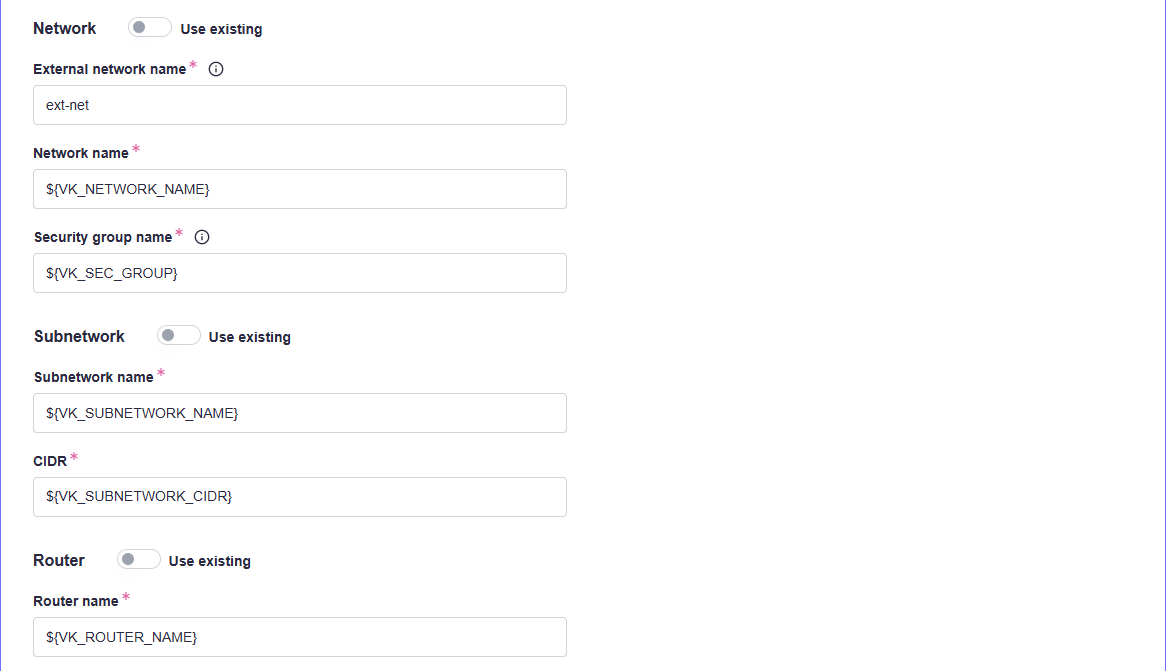

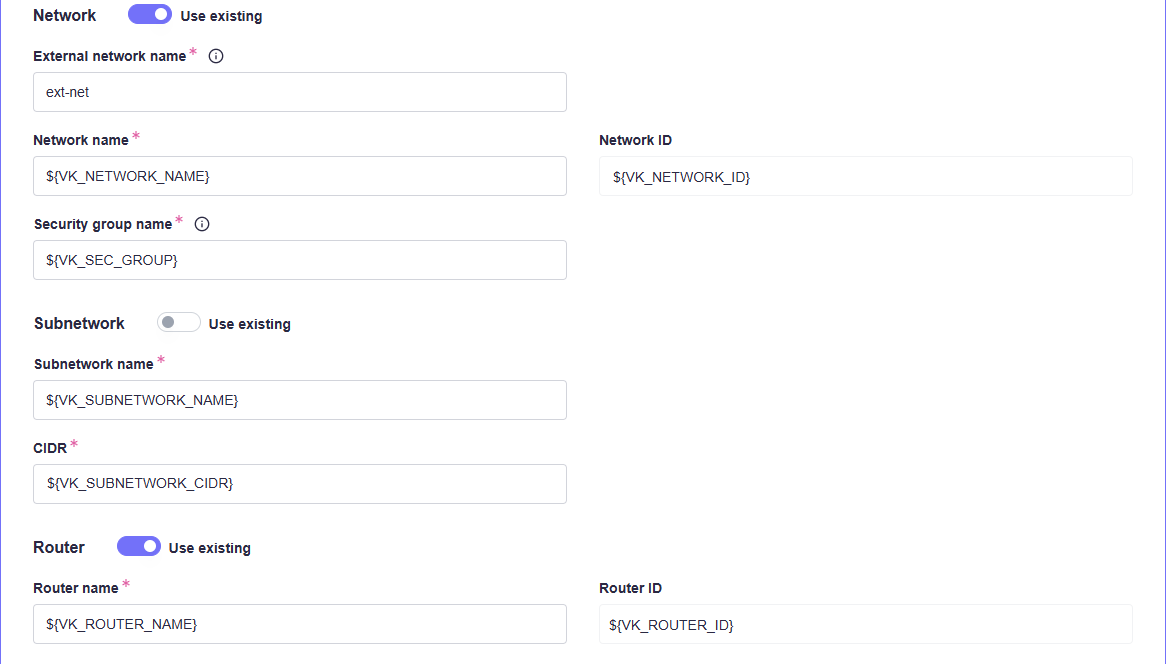

Настройка Сети

Bootsman позволяет использовать как существующие сети и подсети VK Cloud, так и вновь созданные

Имя параметра	Описание	Комментарий
$	Имя сети	Не совместим с $
$	ID существующей сети	Не совместим с $
$	Имя группы правил в Firewall в облаке VK	Опционально
$	Имя подсети	Не совместим с $
$	ID существующей подсети	Не совместим с $
$	адресное пространство для новой подсети	Не совместим с $
$	Имя маршрутизатора облака ВК	Не совместим с $
$	ID существующего маршрутизатора	Не совместим с $

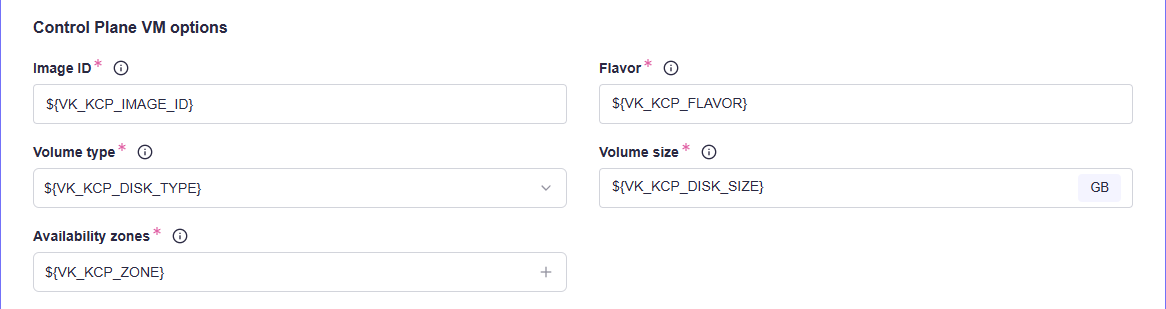

Шаблон виртуальных машин

Имя параметра	Описание	Комментарий
$	ID образа операционной системы	Подготовьте ОС в соответсвии с инструкцией или используйте уже подготовленные образа
$	Шаблон конфигурации облака VK	О Шаблонах конфигурации
$	Тип дисков	Подробнее о типах дисков
$	Объём дискового пространства	Измеряется в GiB
$	Зона доступности VK Cloud. Возможно задать более 1 зоны	О зонах доступности

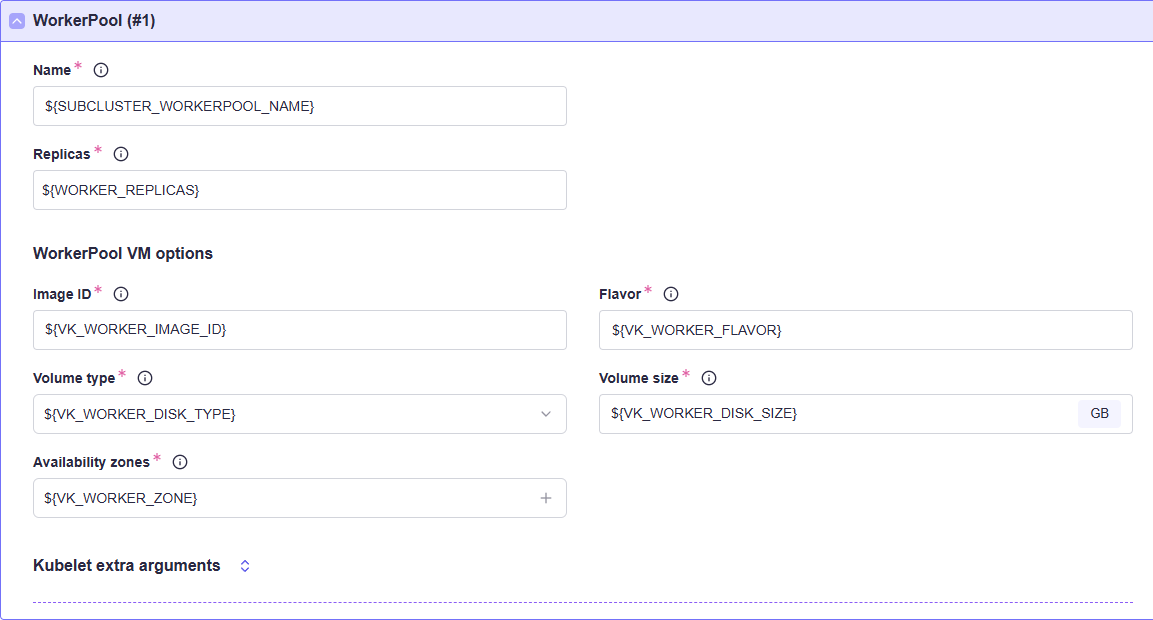

WorkerPool

Шаблон виртуальных машин

Заметка

Вы не ограничены в одном типе ВМ, предназначенных для нагрузки. Для создания дополнительного пула виртуальных машин используйте кнопку

Имя параметра	Описание	Комментарий
$	Имя пула виртуальных машин
$	Число виртуальных машин
$	ID образа операционной системы	Подготовьте ОС в соответсвии с инструкцией или используйте уже подготовленные образа
$	Шаблон конфигурации облака VK	О Шаблонах конфигурации
$	Тип дисков	Подробнее о типах дисков
$	Объём дискового пространства	Измеряется в GiB
$	Зона доступности VK Cloud. Возможно задать более 1 зоны	О зонах доступности

Установка с помощью yaml-манифестов

Если вам удобнее способ применения yaml-манифестов, то ниже есть примеры. Заполните их в соответствии с описанием из главы, представленной ранее.

Для применения yaml-манифестов можно использовать kubectl

kubectl apply -f Cluster.yaml
kubectl apply -f Workerpool.yaml

apiVersion: provisioning.bootsman.tech/v1alpha1
kind: Cluster
metadata:
  name: {++${SUBCLUSTER_NAME}++}
  namespace: {++${SUBCLUSTER_NAMESPACE}++}
spec:
  clusterType: capi
  capiConfig:
    kubernetesVersion: {++${SUBCLUSTER_KUBERNETES_VERSION}++}
    # Раскомментируйте здесь для установки из вашего регистри
    # registry:
    #   url: {++${PRIVATE_REGISTRY_URL}++}
    #   credentials:
    #     username: {++${PRIVATE_REGISTRY_USERNAME}++}
    #     password: {++${PRIVATE_REGISTRY_PASSWORD}++}
    controlPlane:
      replicas: {++${KCP_REPLICAS}++}
      endpoint:
        port: {++${KUBE_API_PORT}++}
    infrastructure:
      sshAuthorizedKeys:
        - >-
          ssh-ed25519 CCULn/ example
      provider: vk
      vkProviderConfig:
        projectId: {++${VK_PROJECT_ID}++}
        regionName: {++${VK_REGION_NAME}++}
        authConfig:
          credentials:
            password: {++${VK_PASSWORD}++}
            username: {++${VK_USERNAME}++}
          identityEndpoint: {++${VK_ENDPOINT}++}
          userDomainName: users
        secGroup:
          name: {++${VK_SEC_GROUP}++}
        privacy: {++${VK_PRIVACY}++}
        network:
          externalNetworkName: ext-net
          name: {++${VK_NETWORK_NAME}++}
          useExisting: {++${VK_NETWORK_EXIST}++}
        router:
          useExisting: {++${VK_ROUTER_EXIST}++}
          name: {++${VK_ROUTER_NAME}++}
        # Раскомментируйте здесь для использования существующей подсети
        # subNetwork:
        #   name: ${VK_SUBNETWORK_NAME}
        #   useExisting: true
        # Раскомментируйте здесь для создания новой подсети
        # subNetwork:
        #   name: ${VK_SUBNETWORK_NAME}
        #   cidr: ${VK_SUBNETWORK_CIDR}
        #   useExisting: false
        template:
          imageId: {++${VK_KCP_IMAGE_ID}++}
          availabilityZones:
            - {++${VK_KCP_ZONE}++}
          flavorRef: {++${VK_KCP_FLAVOR}++}
          volumeSize: {++${VK_KCP_DISK_SIZE}++}
          volumeType: {++${VK_KCP_DISK_TYPE}++}
    network:
      podsCidrBlocks:
        - {++${SUBCLUSTER_POD_CIDR}++}
      servicesCidrBlocks:
        - {++${SUBCLUSTER_SERVICE_CIDR}++}
    kubeletExtraArgs:
      kubeReserved: ''
      systemReserved: ''
      evictionHard: ''
      evictionMinimumReclaim: ''
      evictionMaxPodGracePeriod: ''
      maxPods: ''

apiVersion: provisioning.bootsman.tech/v1alpha1
kind: WorkerPool
metadata:
  name: {++${SUBCLUSTER_WORKERPOOL_NAME}++}
  namespace: {++${SUBCLUSTER_NAMESPACE}++}
spec:
  clusterName: {++${SUBCLUSTER_NAME}++}
  kubernetesVersion: {++${SUBCLUSTER_KUBERNETES_VERSION}++}
  replicas: {++${WORKER_REPLICAS}++}
  infrastructure:
    provider: vk
    vkProviderConfig:
      imageId: {++${VK_WORKER_IMAGE_ID}++}
      availabilityZones:
        - {++${VK_WORKER_ZONE}++}
      flavorRef: {++${VK_WORKER_FLAVOR}++}
      volumeSize: {++${VK_WORKER_DISK_SIZE}++}
      volumeType: {++${VK_WORKER_DISK_TYPE}++}
  kubeletExtraArgs:
    kubeReserved: ''
    systemReserved: ''
    evictionHard: ''
    evictionMinimumReclaim: ''
    evictionMaxPodGracePeriod: ''
    maxPods: ''
