vSphere

Внимание

Требуется vSphere версии 6.7 u3 или выше

Требования к запуску нового подчинённого кластера

Перед началом установки подчинённого кластера следует удовлетворить следующие требования:

Успешная установка управляющего кластера Bootsman
DNS-имя управляющего кластера должно быть в DNS-сервере и разрешается для будущего подчинённого кластера
Доступ подчинённого кластера к управляющему
Сумма символов будущего имени кластера и имени Namespace не должно превышать 30 символов
В случае наличия в вашем гипервизоре более одного Cluster в целевом Datacenter, требуется создать отдельного пользователя по инструкции

Установка

Установку можно провести двумя способами:

Использовать установщик Bootsman
Применить yaml-манифесты

Установка с помощью установщика Bootsman

Заметка

Во время заполнения формы вы можете в любой момент переключится в режим yaml

Для создания подчинённого кластера авторизуйтесь в управляющий кластер и нажмите кнопку

Вас перенаправит на страничку установщика для заполнения данных о будущем кластере.

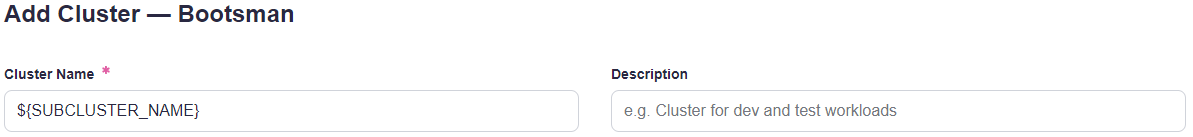

Сначала укажите имя нового подчинённого кластера (1) и описание (2)

Cluster Name
Description

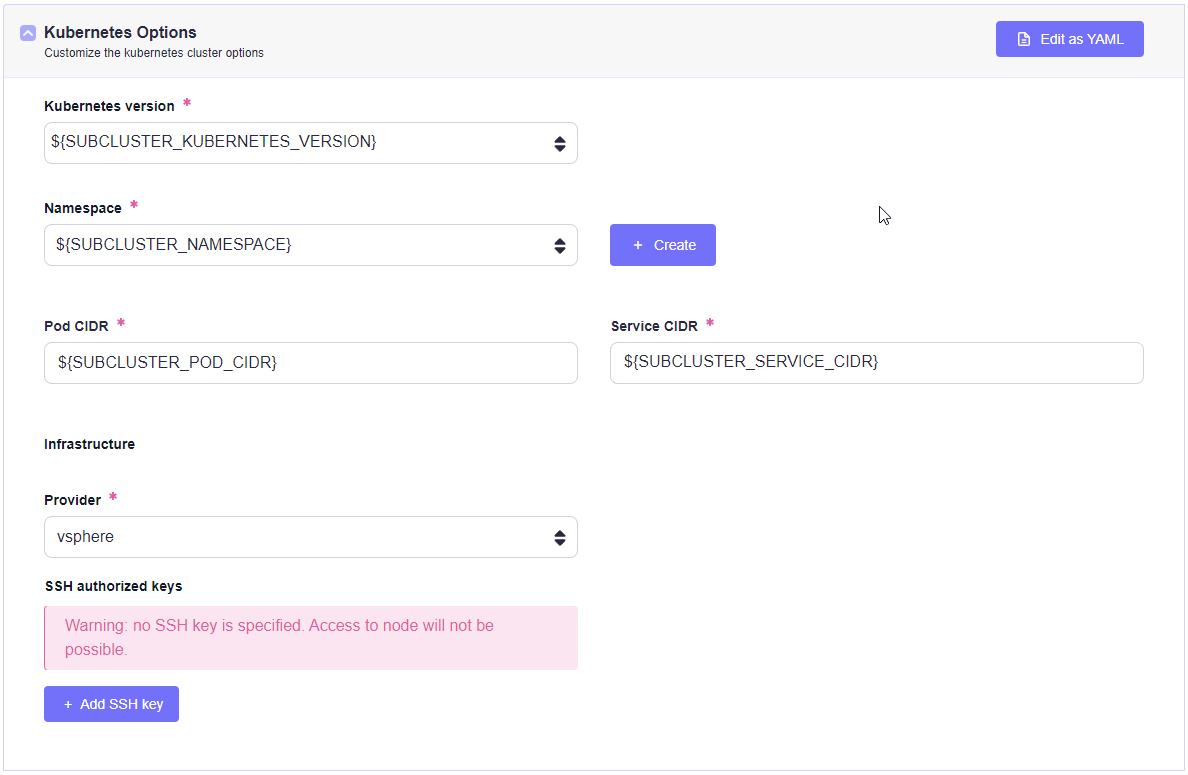

Далее заполните поля в блоке "Kubernetes Options"

Имя параметра	Описание	Комментарий
${SUBCLUSTER_KUBERNETES_VERSION}	Версия Kubernetes
${SUBCLUSTER_NAMESPACE}	Namespace управляющего кластера, который будет содержать объекты подчинённого кластера
${SUBCLUSTER_POD_CIDR}	Подсеть для подов подчинённого кластера	Не пересекается с управляющим или другим подчинённым кластером
${SUBCLUSTER_SERVICE_CIDR}	Подсеть для сервисов подчинённого кластера	Не пересекается с управляющим или другим подчинённым кластером

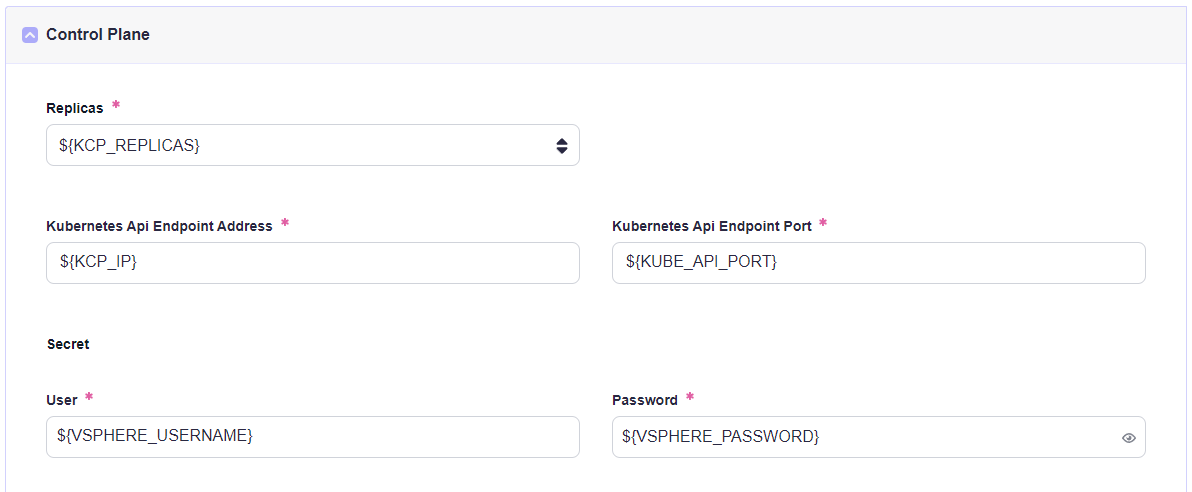

Далее заполните поля в блоке "Control Plane"

Имя параметра	Описание	Комментарий
${KCP_REPLICAS}	Число реплик мастер-нод
${KCP_IP}	Статический IP адрес для мастер-нод
${KUBE_API_PORT}	Порт для kube-api	По-умолчанию 6443
${VSPHERE_USERNAME}	Пользователь vSphere
${VSPHERE_PASSWORD}	Пароль пользователя vSphere

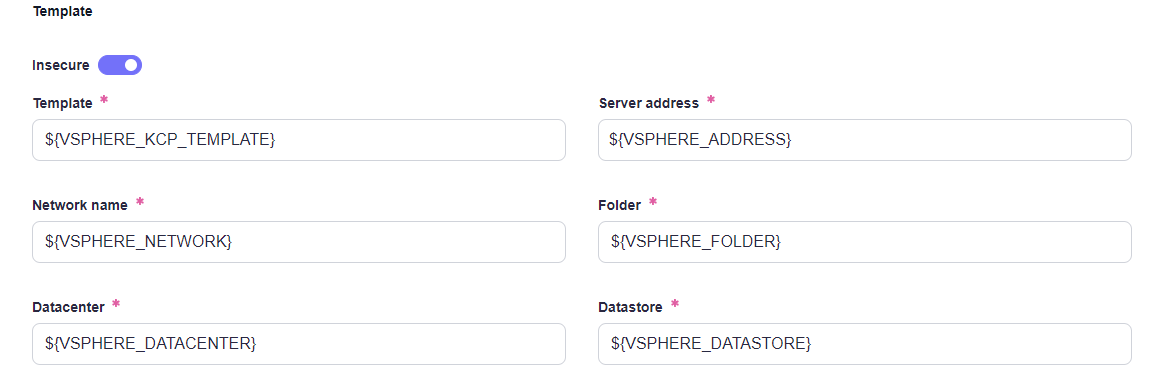

Следующий блок содержит информацию об образе будущих виртуальных машин

Имя параметра	Описание	Комментарий
${VSPHERE_KCP_TEMPLATE}	Имя образа ВМ в vSphere
${VSPHERE_ADDRESS}	IP-адрес или DNS-имя vSphere
${VSPHERE_NETWORK}	Имя сети vSphere	Должна быть создана до запуска
${VSPHERE_FOLDER}	Имя директории в vSphere	Должна быть создана до запуска
${VSPHERE_DATACENTER}	Имя датацентра
${VSPHERE_DATASTORE}	Имя дискового хранилища

И завершающий блок настройки Control Plane - это выделяемые ресурсы

Имя параметра	Описание	Комментарий
${VSPHERE_KCP_CPU}	Число vCPU, выделенных для каждой мастер-ноды
${VSPHERE_KCP_MEMORY}	Объём оперативной памяти для каждой мастер-ноды	Измеряется в MiB
${VSPHERE_KCP_DISK}	Объём дискового пространства для каждой мастер-ноды	Измеряется в GiB

Далее добавьте информацию о приватном репозитории

Имя параметра	Описание	Комментарий
${REGISTRY_DOMAIN_NAME}	Доменное имя вашего регистри
${REGISTRY_USERNAME}	Пользователь для вашего регистри	Измеряется в MiB
${REGISTRY_PASSWORD}	Пароль для вашего регистри	Измеряется в GiB
${REGISTRY_URL}	Полный путь до образов внутри вашего регистри	Измеряется в GiB

Дальнейшая настройка касается создания пула worker-нод

Заметка

Вы не ограничены в одном типе ВМ, предназначенных для нагрузки. Для создания дополнительного пула виртуальных машин используйте кнопку

Имя параметра	Описание	Комментарий
${SUBCLUSTER_WORKERPOOL_NAME}	Имя пул виртуальных машин
${WORKER_REPLICAS}	Число виртуальных машин
${VSPHERE_WORKER_TEMPLATE}	Объём дискового пространства для каждой мастер-ноды	Может быть идентичным с ${VSPHERE_KCP_TEMPLATE}
${VSPHERE_ADDRESS}	IP-адрес или DNS-имя vSphere	Должно быть идентичным с настройкой указанной в Control Plane
${VSPHERE_NETWORK}	Имя сети vSphere	Должна быть создана до запуска
${VSPHERE_FOLDER}	Имя директории	Должна быть создана до запуска
${VSPHERE_DATACENTER}	Имя датацентра	Должно быть идентичным с настройкой указанной в Control Plane
${VSPHERE_DATASTORE}	Имя дискового хранилища

Ресурсы для пула виртуальных машин

Имя параметра	Описание	Комментарий
${VSPHERE_WORKER_CPU}	Число vCPU, выделенных для каждой воркер-ноды
${VSPHERE_WORKER_MEMORY}	Объём оперативной памяти для каждой воркер-ноды	Измеряется в MiB
${VSPHERE_WORKER_DISK}	Объём дискового пространства для каждой воркер-ноды	Измеряется в GiB

Установка с помощью yaml-манифестов

Если вам удобнее способ применения yaml-манифестов, то ниже есть примеры. Заполните их в соответствии с описанием из главы, представленной ранее.

Для применения yaml-манифестов можно использовать kubectl

kubectl apply -f Cluster.yaml
kubectl apply -f Workerpool.yaml

Cluster.yamlWorkerpool.yaml

apiVersion: provisioning.bootsman.tech/v1alpha1
kind: Cluster
metadata:
  name: ${SUBCLUSTER_NAME}
  namespace: ${SUBCLUSTER_NAMESPACE}
spec:
  addons:
    repoURL: ${REGISTRY_URL}
  airgap:
    repository: ${REGISTRY_URL}
  bootsmanVersion: latest
  capiConfig:
    controlPlane:
      endpoint:
        host: ${KCP_IP}
        port: ${KUBE_API_PORT}
      replicas: ${KCP_REPLICAS}
    infrastructure:
      provider: vsphere
      sshAuthorizedKeys:
        - >-
          ssh-ed25519 CCULn/YglEAzQcMqC7xIViZEl0gBU49o73wKaf1M0x0K0bgyZpG6DJDXw24cjbI4U4yaZI example
      vsphereProviderConfig:
        secret:
          password: ${VSPHERE_PASSWORD}
          user: ${VSPHERE_USERNAME}
        template:
          datacenter: ${VSPHERE_DATACENTER}
          datastore: ${VSPHERE_DATASTORE}
          folder: ${VSPHERE_FOLDER}
          insecureFlag: ${VSPHERE_INSECURE}
          networkName: ${VSPHERE_NETWORK}
          resource:
            diskGiB: ${VSPHERE_KCP_DISK}
            memoryMiB: ${VSPHERE_KCP_MEMORY}
            numCPUs: ${VSPHERE_KCP_CPU}
          serverAddress: ${VSPHERE_ADDRESS}
          template: ${VSPHERE_KCP_TEMPLATE}
    kubernetesVersion: ${SUBCLUSTER_KUBERNETES_VERSION}
    network:
      podsCidrBlocks:
        - ${SUBCLUSTER_POD_CIDR}
      servicesCidrBlocks:
        - ${SUBCLUSTER_SERVICE_CIDR}
    registry:
      credentials:
        password: ${REGISTRY_PASSWORD}
        username: ${REGISTRY_USERNAME}
      url: ${REGISTRY_DOMAIN_NAME}
  clusterType: capi

apiVersion: provisioning.bootsman.tech/v1alpha1
kind: WorkerPool
metadata:
  name: ${SUBCLUSTER_WORKERPOOL_NAME}
  namespace: ${SUBCLUSTER_NAMESPACE}
spec:
  clusterName: ${SUBCLUSTER_NAME}
  infrastructure:
    provider: vsphere
    vsphereConfig:
      datacenter: ${VSPHERE_DATACENTER}
      datastore: ${VSPHERE_DATASTORE}
      folder: ${VSPHERE_FOLDER}
      insecureFlag: ${VSPHERE_INSECURE}
      networkName: ${VSPHERE_NETWORK}
      resource:
        diskGiB: ${VSPHERE_WORKER_DISK}
        memoryMiB: ${VSPHERE_WORKER_MEMORY}
        numCPUs: ${VSPHERE_WORKER_CPU}
      serverAddress: ${VSPHERE_ADDRESS}
      template: ${VSPHERE_WORKER_TEMPLATE}
  kubernetesVersion: ${SUBCLUSTER_KUBERNETES_VERSION}
  replicas: ${WORKER_REPLICAS}
